Uponor Thermatop M, 2550x277mm, 1090937

Das Uponor Thermatop M ist ein Heiz- und Kühldecken-Rohrregister aus der Uponor Thermatop Serie, das für die Deckenmontage an bauseitige CD-Profile konzipiert ist. Es ermöglicht eine nachträgliche Beplankung mit Gipskartonplatten und bietet eine effiziente Lösung zur Raumtemperierung. Mit einer Länge von 2550 mm und einer Breite von 277 mm ist dieses Modul vielseitig einsetzbar und trägt zudem zur Schallabsorption bei.

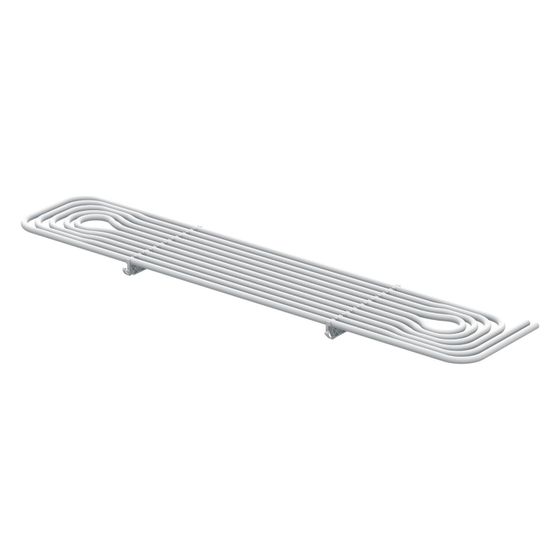

Wie ist das Uponor Thermatop M Modul aufgebaut?

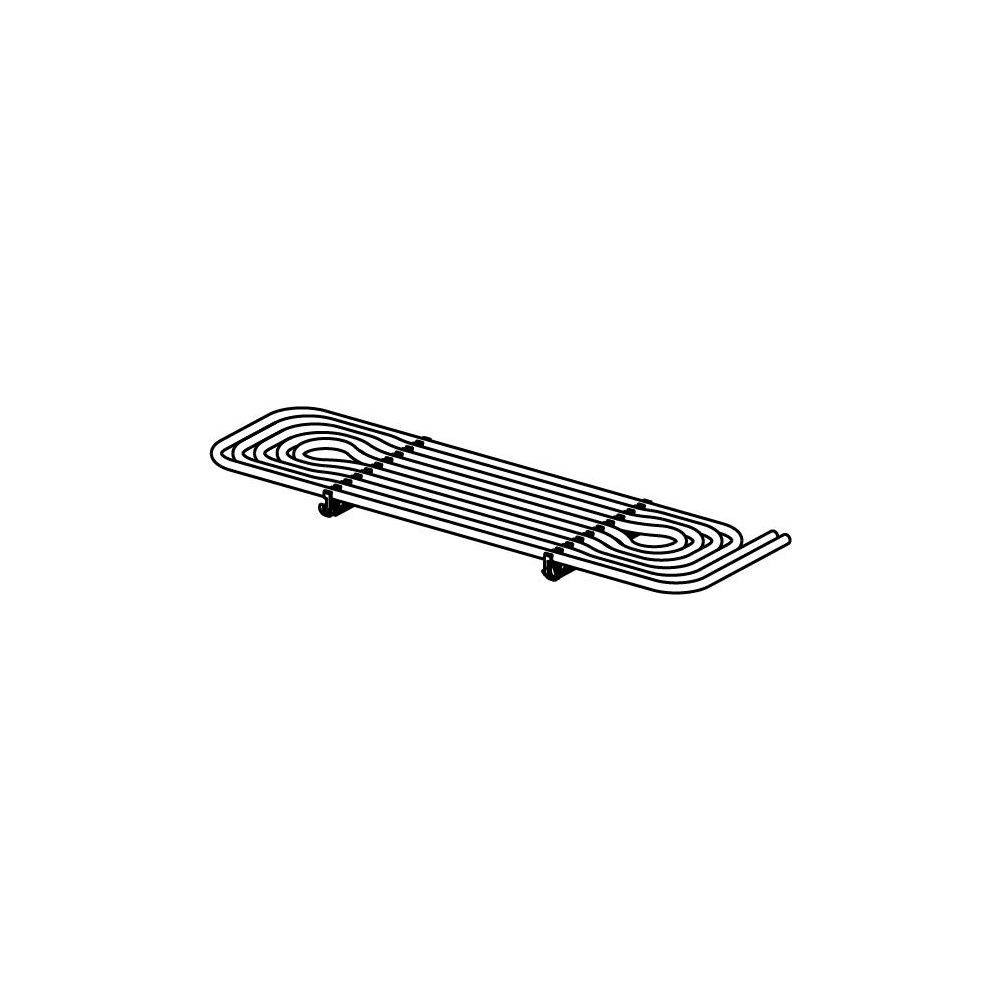

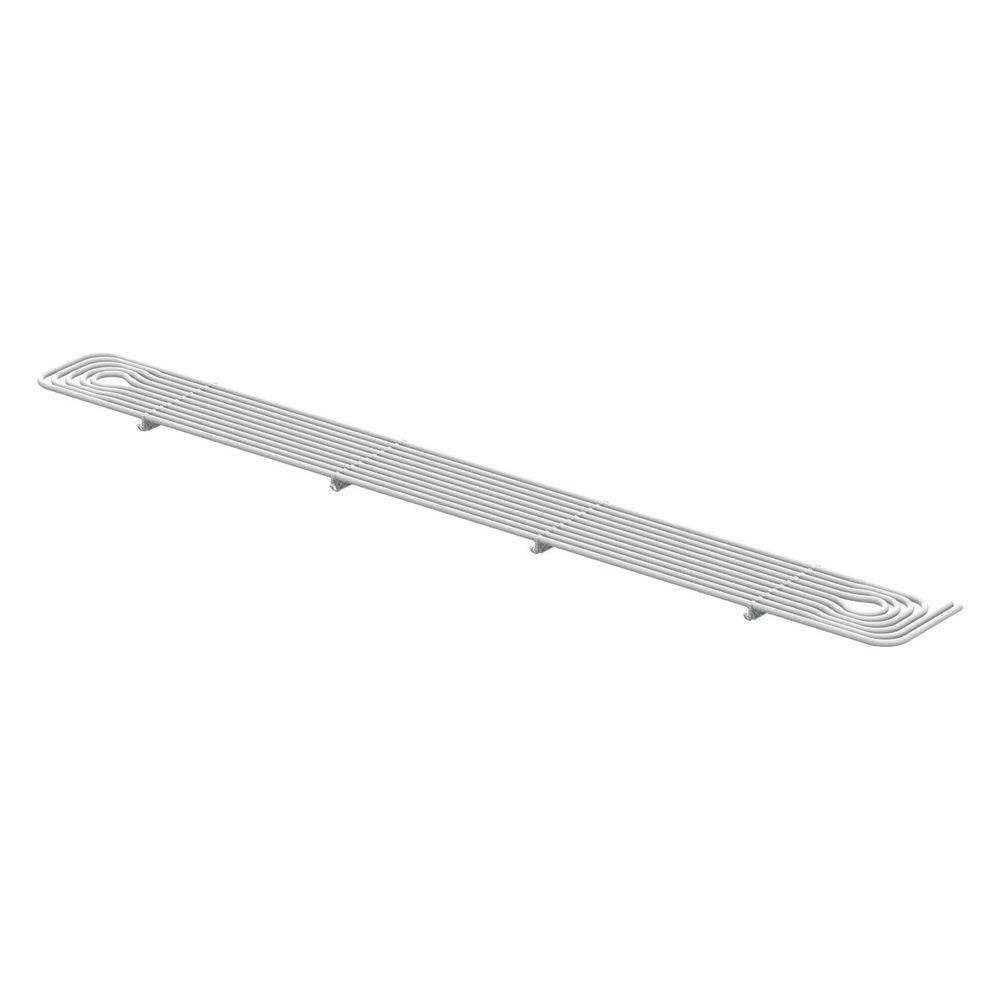

Das Modul besteht aus maschinell gefertigten Rohr-Mäandern aus dem 5-Schicht-Verbundrohr Uponor Uni Pipe PLUS. Dieses Rohr verfügt über eine nahtlose Aluminiumschicht sowie eine Innen- und Außenschicht aus Polyethylen mit erhöhter Temperaturbeständigkeit nach DIN 16833. Die Rohrregister sind auf Befestigungsschienen fixiert und lassen sich mittels Federbügel werkzeuglos an den CD-Profilen der Deckenunterkonstruktion montieren. Das Modul ist aus 16 x 2,0 mm Uni Pipe PLUS Rohren gefertigt, die in 10 Rohrreihen angeordnet sind und bis zu 37,3 Rohrmeter pro Quadratmeter Modul umfassen. Das Rohr ist nach DIN 4726 zu 100 % diffusionsbeständig.

Welche Heiz- und Kühlleistungen bietet das System?

Das Uponor Thermatop M Modul liefert eine Heizleistung von bis zu 105 W/m² in Anlehnung an DIN EN 14037 bei einer Temperaturdifferenz von 15 Kelvin. Die Kühlleistung beträgt bis zu 67 W/m² nach DIN EN 14240 bei einer Temperaturdifferenz von 8 Kelvin. Die aktive Fläche des Moduls beträgt 0,71 m². Es ist wichtig zu beachten, dass die Kapazität der Kühl- und Heizleistung von der Art und Ausführung der verwendeten Gipskartonplatten abhängt.

Wie wirkt sich das System auf die Raumakustik aus?

Das Thermatop M Modul bietet eine Schallabsorption nach DIN EN ISO 354 mit einem Schallabsorptionsgrad (αw) zwischen 0,60 und 0,65. Diese Eigenschaft trägt zur Verbesserung der Raumakustik bei, indem sie Nachhall reduziert und somit eine angenehmere Umgebung schafft. Die akustischen Werte sind ebenfalls von der Art und Ausführung der Gipskartonplatten abhängig.

Für welche Montage ist das Uponor Thermatop M geeignet?

Das System ist für die Integration in Gipskarton-Unterkonstruktionen konzipiert und wird in CD-Profile (CD 27/60) mit einem Achsabstand von 333 mm montiert. Die Abrechnungsbasis ist eine Modulbreite von 333 mm. Diese Bauweise ermöglicht eine flexible und präzise Installation in Decken, die sowohl beheizt als auch gekühlt werden sollen.

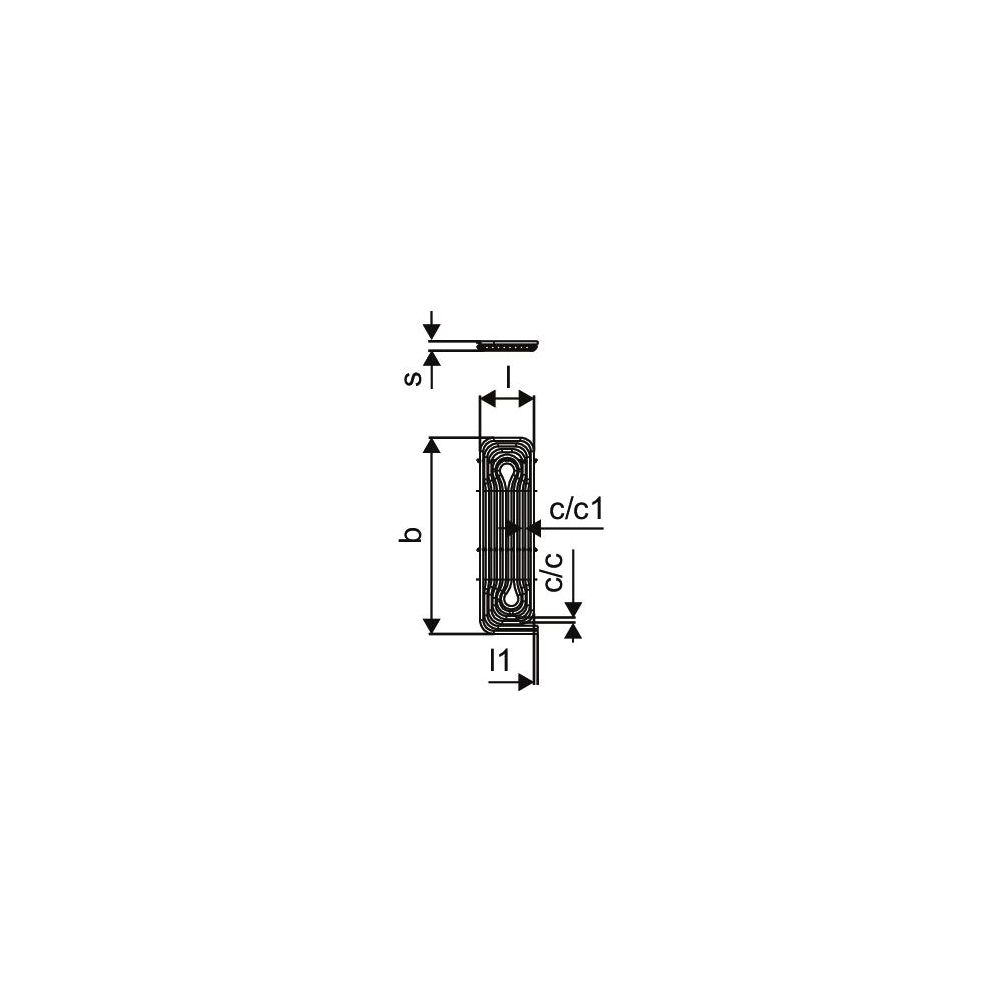

Technische Daten

• Länge: 2550 mm
• Breite: 277 mm
• Höhe: 54 mm (ohne Gipskarton-Beplankung)
• Aktive Fläche: 0,71 m²
• Rohrdimension: 16 x 2,0 mm Uni Pipe PLUS
• Rohrreihen: 10
• Rohrmeter pro m² Modul: bis zu 37,3 m
• Heizleistung (DIN EN 14037, dt=15 K): bis zu 105 W/m²
• Kühlleistung (DIN EN 14240, dt=8 K): bis zu 67 W/m²
• Schallabsorptionsgrad (αw, DIN EN ISO 354): 0,60 bis 0,65
• Rasterabstand CD-Profile: 333 mm

Das Uponor Thermatop M Modul stellt eine effiziente und flexible Lösung für die Deckenheizung und -kühlung dar. Es kombiniert hohe Heiz- und Kühlleistungen von bis zu 105 W/m² bzw. 67 W/m² mit einer effektiven Schallabsorption. Die robuste Konstruktion mit 16 x 2,0 mm Uni Pipe PLUS Rohren, die nach DIN 4726 zu 100 % diffusionsbeständig sind, ermöglicht eine langlebige und wartungsarme Funktion in modernen Gebäuden.
