Uponor Thermatop M, 1750x277mm, 1090935

Das Uponor Thermatop M Modul, mit den Maßen 1750x277mm, ist ein Heiz- und Kühldecken-Rohrregister aus der Thermatop Serie. Es ist für die Deckenmontage an bauseitige CD-Profile vorgesehen und ermöglicht eine nachträgliche Beplankung mit Gipskartonplatten. Dieses System bietet eine effiziente Lösung für thermischen Komfort und verbesserte Raumakustik in Innenräumen, ideal für Anwendungen, die eine kombinierte Wärme- und Kälteabgabe erfordern.

Wie ist das Uponor Thermatop M Modul aufgebaut?

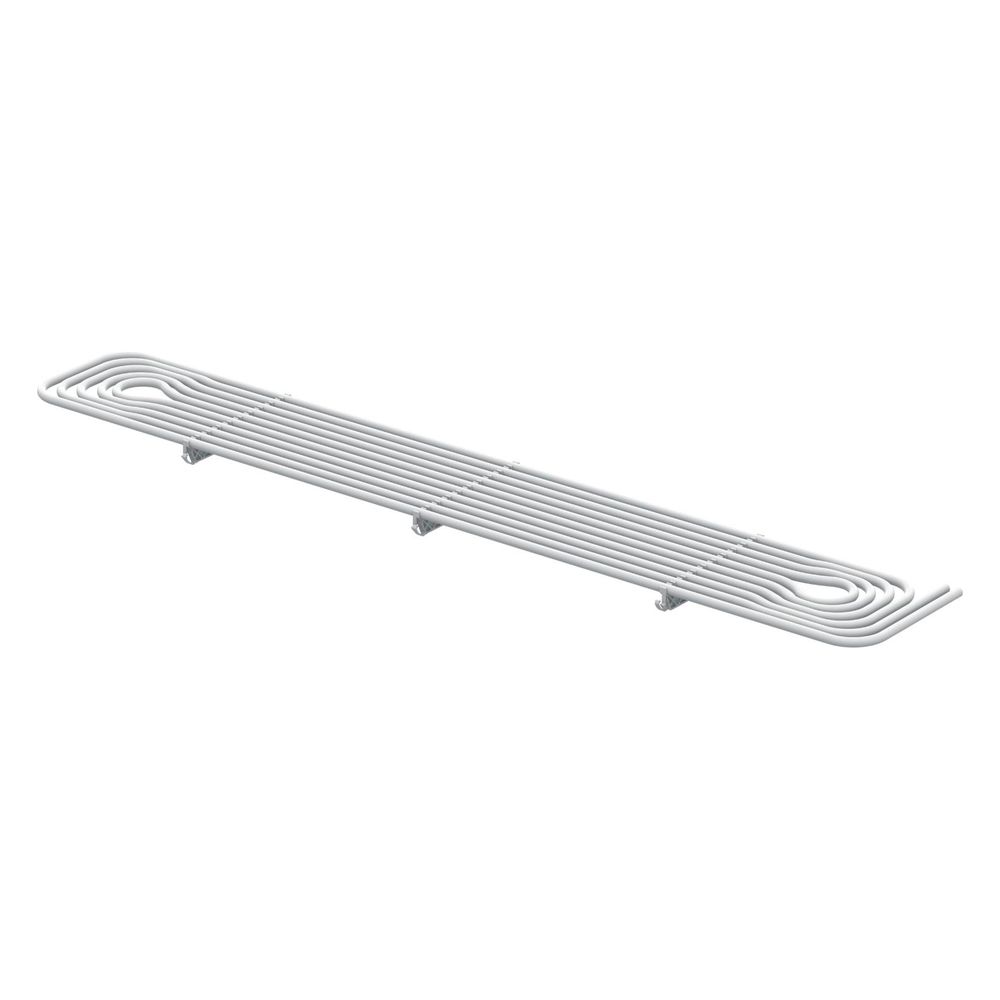

Das Modul besteht aus maschinell gefertigten Rohr-Mäandern aus dem 5-Schicht-Verbundrohr Uponor Uni Pipe PLUS. Diese Rohre mit den Maßen 16 x 2,0 mm sind in 10 Rohrreihen angeordnet und bieten bis zu 37,3 Rohrmeter pro Quadratmeter Modul. Die Rohre sind nach DIN 4726 diffusionsdicht, was eine hohe Betriebssicherheit und Langlebigkeit sicherstellt. Die Befestigung der Rohrregister erfolgt auf Schienen mit Federbügeln zur werkzeuglosen Montage an den CD-Profilen der Deckenunterkonstruktion. Die Höhe des Moduls beträgt 54 mm ohne Gipskarton-Beplankung.

Welche Heiz- und Kühlleistungen bietet das System?

Das Uponor Thermatop M Modul liefert eine Heizleistung von bis zu 105 W/m² bei einer Temperaturdifferenz von 15 K, in Anlehnung an DIN EN 14037. Die Kühlleistung beträgt bis zu 67 W/m² bei einer Temperaturdifferenz von 8 K, nach DIN EN 14240. Die aktive Fläche des Moduls beträgt 0,71 m². Es ist zu beachten, dass die Kapazität der Kühl- und Heizleistung von der Art und Ausführung der verwendeten Gipskartonplatten abhängt.

Wie trägt das System zur Raumakustik bei?

Neben der thermischen Regulierung verbessert das Thermatop M Modul auch die Raumakustik. Es bietet eine Schallabsorption nach DIN EN ISO 354 mit einem Schallabsorptionsgrad (αw) zwischen 0,60 und 0,65. Diese akustischen Werte sind ebenfalls von der Beschaffenheit der Gipskartonplatten abhängig, die zur Beplankung verwendet werden.

Für welche Montage ist das Uponor Thermatop M geeignet?

Das System ist für die Integration in Gipskarton-Unterkonstruktionen konzipiert. Die Montage erfolgt in CD-Profile (CD 27/60) mit einem Achsabstand von 333 mm. Die Abrechnungsbasis für die Module ist eine Breite von 333 mm, was eine präzise Planung und Installation in entsprechenden Rasterabständen ermöglicht.

Technische Daten

• Länge: 1750 mm
• Breite: 277 mm
• Höhe: 54 mm (ohne Gipskarton-Beplankung)
• Aktive Fläche: 0,71 m²
• Rohrabstand: 27,7 mm
• Rohrdimension: 16 x 2,0 mm
• Rohrreihen: 10
• Heizleistung (EN 14037, 15 K): bis 105 W/m²
• Kühlleistung (EN 14240, 8 K): bis 67 W/m²
• Schallabsorption (DIN EN ISO 354): αw zwischen 0,60 und 0,65
• Rastermaß CD-Profile: 333 mm

Das Uponor Thermatop M Modul bietet eine vielseitige und effiziente Lösung für die Deckenheizung und -kühlung. Mit einer Heizleistung von bis zu 105 W/m² und einer Kühlleistung von bis zu 67 W/m² sorgt es für ein angenehmes Raumklima. Die diffusionsdichten Uni Pipe PLUS Rohre und die Möglichkeit zur Schallabsorption tragen zusätzlich zur hohen Qualität und Funktionalität dieses Systems bei, das sich flexibel in Gipskarton-Unterkonstruktionen integrieren lässt.
