Uponor Q&E Verschraubung flachdichtend PL, SN
4 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschlussmaß
Beschreibung
Uponor Q und E Verschraubung flachdichtend PL, 20mm x G 3/4", SN

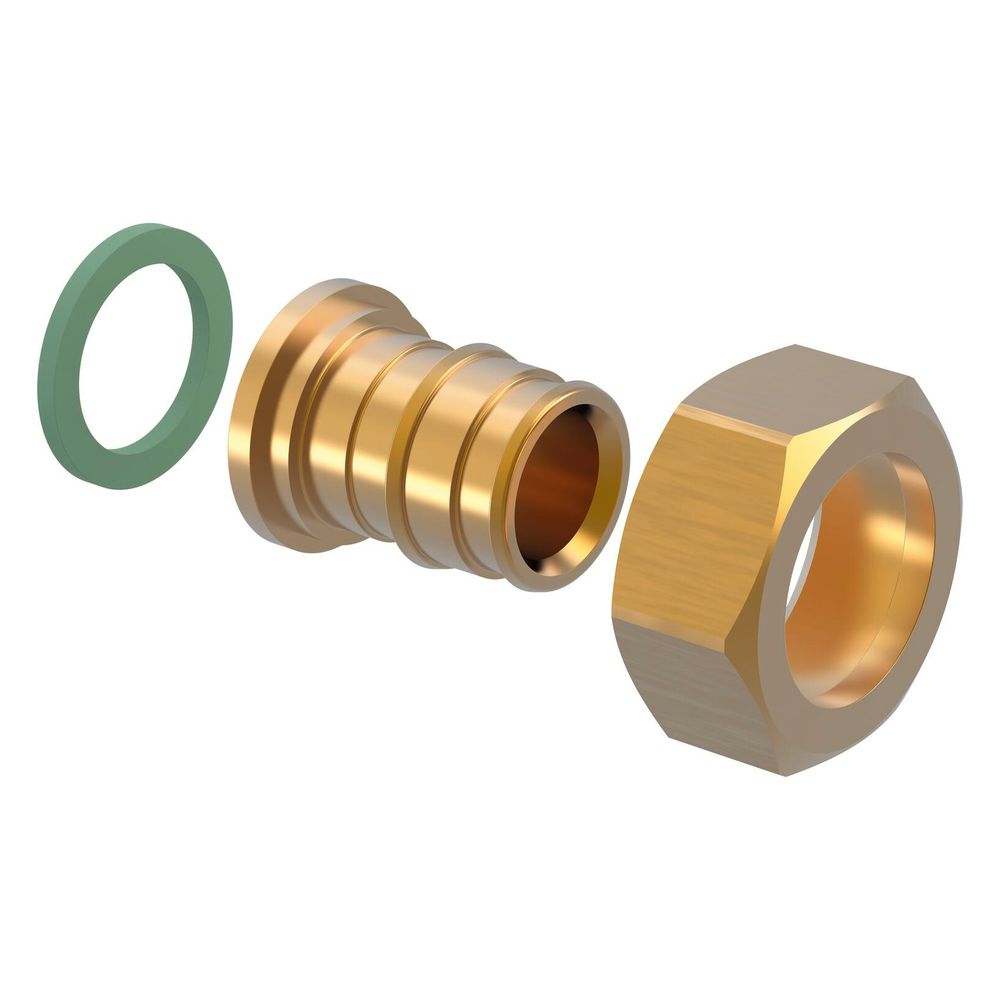

Die Uponor Q und E Verschraubung flachdichtend PL ist eine robuste, 3-teilige und gerade Verschraubung aus korrosionsbeständigem Messing. Sie wurde speziell für den lösbaren Aufputz-Anschluss an Armaturen, Filter und Absperrventile in Heizungs- und Trinkwasserinstallationen entwickelt. Diese systemgebundene und zugfeste Verschraubung ist ideal für Uponor PE-Xa Rohre mit einem Außendurchmesser von 20 mm und verfügt über einen G 3/4 Zoll (20) Anschluss.
Welche Merkmale zeichnen die Konstruktion der Verschraubung aus?

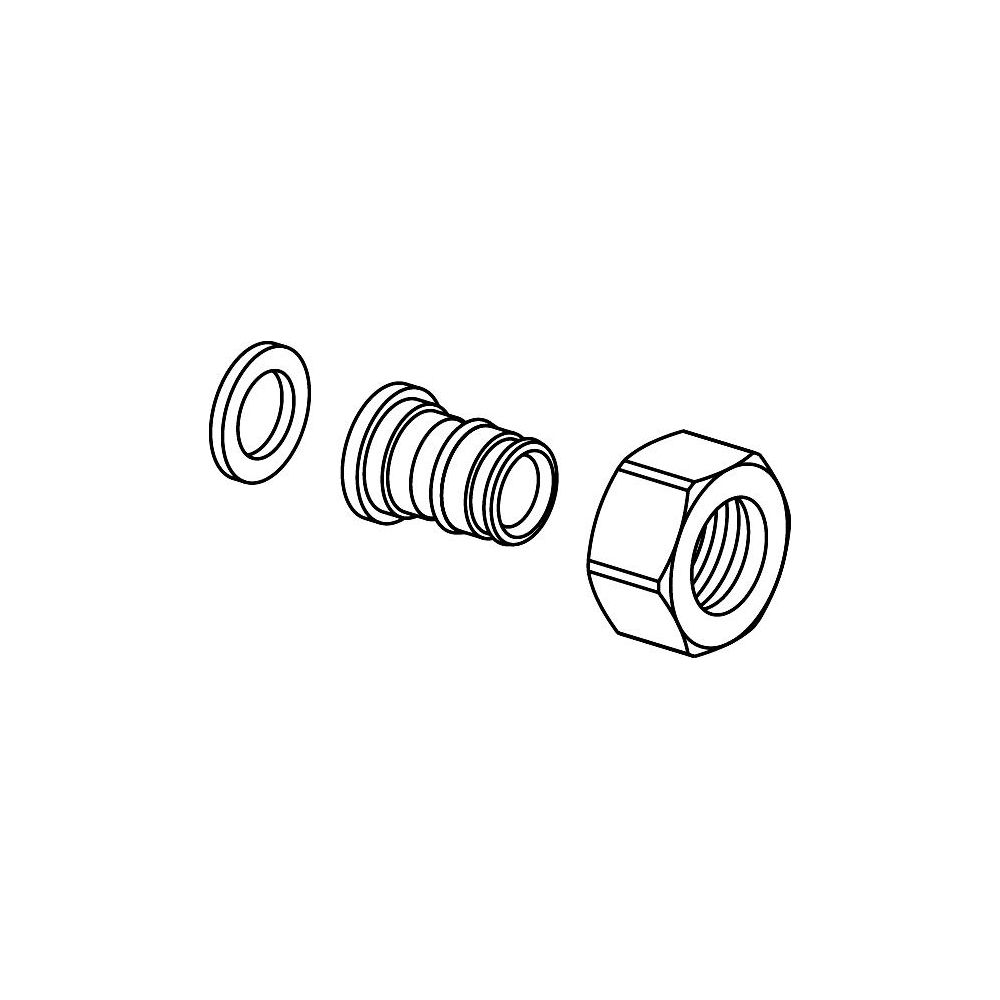

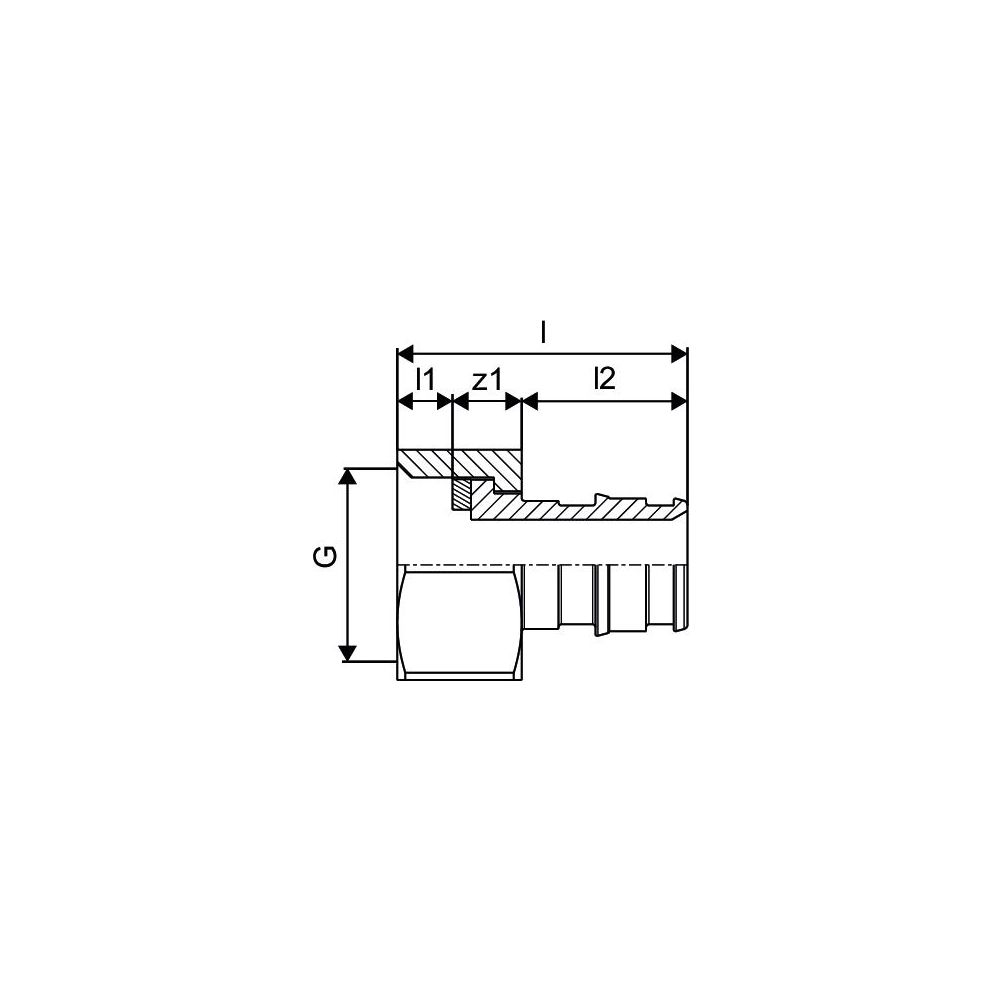

Die Verschraubung ist als 3-teiliges, gerades Bauteil konzipiert. Sie besteht vollständig aus korrosionsbeständigem Messing, wobei beide Anschlüsse unbehandelt sind. Anschluss 1 ist als Klemmring für Rohre mit einem Außendurchmesser von 20 mm ausgeführt, während Anschluss 2 eine Überwurfmutter mit einem Nenndurchmesser von G 3/4 Zoll (20) besitzt. Die Gesamtlänge der Verschraubung beträgt 36.
Welche Normen und Prüfzeichen erfüllt die Uponor Q und E Verschraubung?
Die Gewinde der Verschraubung entsprechen der Norm DIN EN ISO 228-1, während die Außen- und Innengewinde nach DIN EN 10226-1 gefertigt sind. Ihre Eignung für den Einsatz in Trinkwasser- und Heizungsanlagen wird durch das DVGW-Siegel und das KIWA-Prüfsiegel bestätigt. Eine Gastec QA Prüfung liegt für dieses Produkt nicht vor.
Für welche Anwendungen ist das Fittingsystem geeignet und welche Leistungsdaten bietet es?
Das Fittingsystem ist für den vielseitigen Einsatz in Heizungs- und Trinkwasserinstallationen ausgelegt. Es widersteht Temperaturen von bis zu 95 °C und einem maximalen Arbeitsdruck von 10 bar bei 20 °C. Die Verschraubung ist zugfest und systemgebunden, was eine hohe Betriebssicherheit sicherstellt. Sie ist weder exzentrisch noch reduzierend und verfügt über keine integrierten Entleerungsventile oder Entlüfter.
Was ist bei der Installation der Verschraubung zu beachten?
Für die vollständige Installation mit Uponor PE-Xa Rohren müssen die benötigten Q&E Sicherungsringe separat bestellt werden, da diese nicht im Lieferumfang enthalten sind. Die Verschraubung wird nicht verschlossen und ohne Dichtungsmaterial geliefert.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring (20 mm Rohraußendurchmesser)
- Anschluss 2: Überwurfmutter (G 3/4 Zoll (20) Nenndurchmesser)
- Werkstoff: Messing
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Länge: 36
- Gewinde: DIN EN ISO 228-1
- Prüfzeichen: DVGW, KIWA
Die Uponor Q und E Verschraubung flachdichtend PL aus Messing bietet eine zuverlässige und korrosionsbeständige Lösung für den lösbaren Anschluss in Heizungs- und Trinkwassersystemen. Mit einem Rohraußendurchmesser von 20 mm und einem G 3/4 Zoll (20) Anschluss ist sie für Drücke bis 10 bar und Temperaturen bis 95 °C ausgelegt, was eine hohe Betriebssicherheit sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023016 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | UPONOR-1023016 |
| Ausführung | 3-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541032971 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,07 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 36 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
