Uponor Q&E Verschraubung flachdichtend PL, SN
4 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschlussmaß
Beschreibung

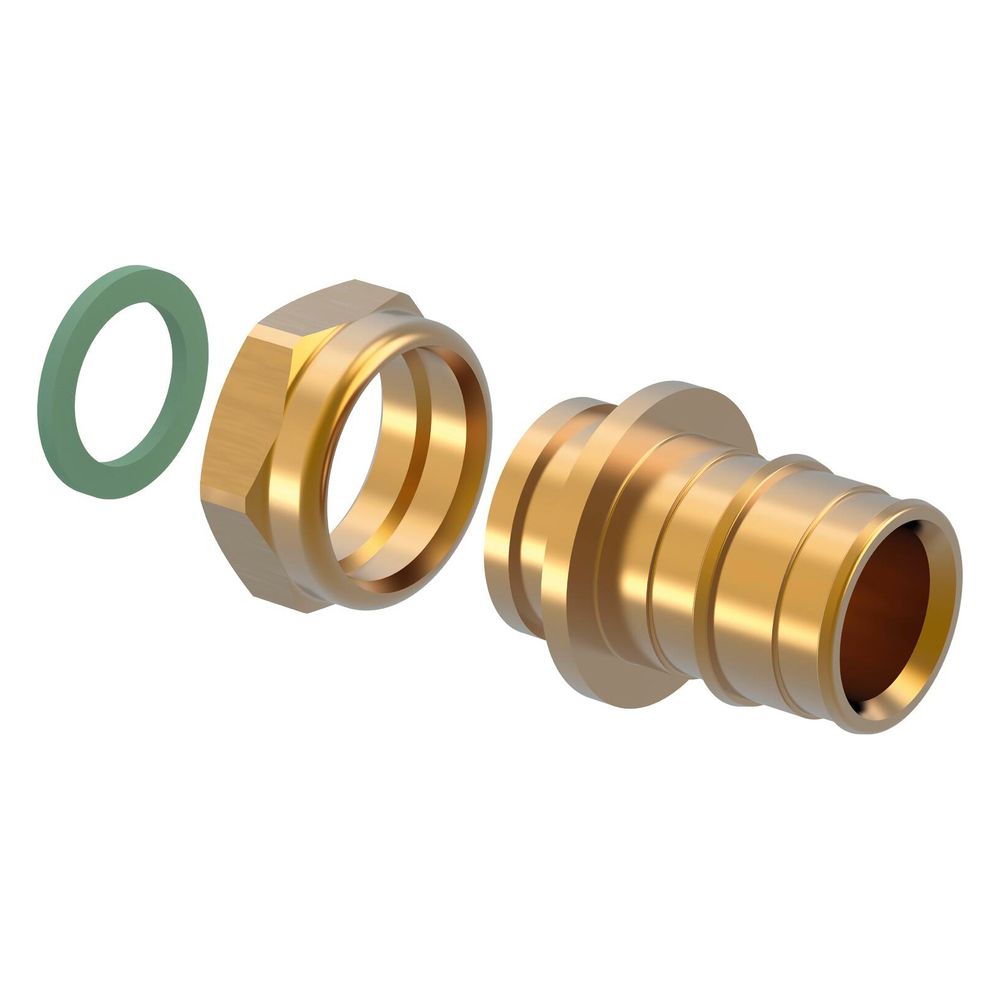

Uponor Q und E Verschraubung flachdichtend PL, 25mm x G 3/4", SN
Die Uponor Q und E Verschraubung flachdichtend PL, 25mm x G 3/4", SN ist eine lösbare, gerade und reduzierende Verbindung aus korrosionsbeständigem Messing. Sie ist speziell für den Einsatz in Heizungs- und Trinkwasserinstallationen mit Uponor PE-Xa Rohren konzipiert. Diese systemgebundene Verschraubung ermöglicht den Aufputz-Anschluss an Armaturen, Filter und Absperrventile und ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C sowie eine maximale Temperatur von 95 °C bei 6 bar ausgelegt.
Wie ist die Konstruktion und das Material der Verschraubung beschaffen?
Die Verschraubung ist als 3-teilige, gerade Ausführung konzipiert und besteht vollständig aus Messing, was eine hohe Korrosionsbeständigkeit sicherstellt. Sie ist reduzierend und verfügt über einen Klemmringanschluss für Rohre mit einem Außendurchmesser von 25 mm sowie eine Überwurfmutter mit einem Nenndurchmesser von G 3/4 Zoll (20 mm). Die Gesamtlänge der Verschraubung beträgt 48,5 mm. Die Gewinde entsprechen den Normen DIN EN ISO 228-1 sowie DIN EN 10226-1 für Außen- und Innengewinde.
Für welche Anwendungen ist die Uponor Q&E Verschraubung geeignet?
Als systemgebundenes Fittingsystem ist diese Verschraubung ideal für Uponor PE-Xa Rohre in Heizungs- und Trinkwasserinstallationen. Sie ermöglicht den lösbaren Aufputz-Anschluss an verschiedene Komponenten wie Armaturen, Filter und Absperrventile. Die Konstruktion ist auf eine hohe Zugfestigkeit ausgelegt. Es ist zu beachten, dass Q&E Sicherungsringe separat bestellt werden müssen.
Welche technischen Standards und Zulassungen erfüllt die Verschraubung?
Die Gewinde der Verschraubung entsprechen den Normen DIN EN ISO 228-1 sowie DIN EN 10226-1 für Außen- und Innengewinde. Die Eignung für Trinkwasseranwendungen wird durch das DVGW-Siegel und das KIWA-Prüfsiegel bestätigt. Die Verschraubung ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine maximale Temperatur von 95 °C bei 6 bar ausgelegt.
Technische Daten
- Werkstoff: Messing
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Rohraußendurchmesser Anschluss 1: 25 mm
- Anschluss 2: Überwurfmutter
- Nenndurchmesser Anschluss 2: G 3/4 Zoll (20 mm)
- Länge: 48,5 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur bei 6 bar: 95 °C
Die Uponor Q und E Verschraubung bietet eine robuste und zuverlässige Verbindungslösung für Heizungs- und Trinkwasserinstallationen mit Uponor PE-Xa Rohren. Gefertigt aus korrosionsbeständigem Messing, sichert sie Langlebigkeit und eine hohe Zugfestigkeit. Mit einem Rohraußendurchmesser von 25 mm und einem G 3/4 Zoll Anschluss sowie einer Druckbeständigkeit von bis zu 10 bar bei 20 °C ist sie eine bewährte Lösung für den fachgerechten Einsatz.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023017 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | UPONOR-1023017 |
| Ausführung | 3-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541032988 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,093 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 48,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
