Uponor Q&E Verschraubung flachdichtend PL, SN
4 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschlussmaß
Beschreibung

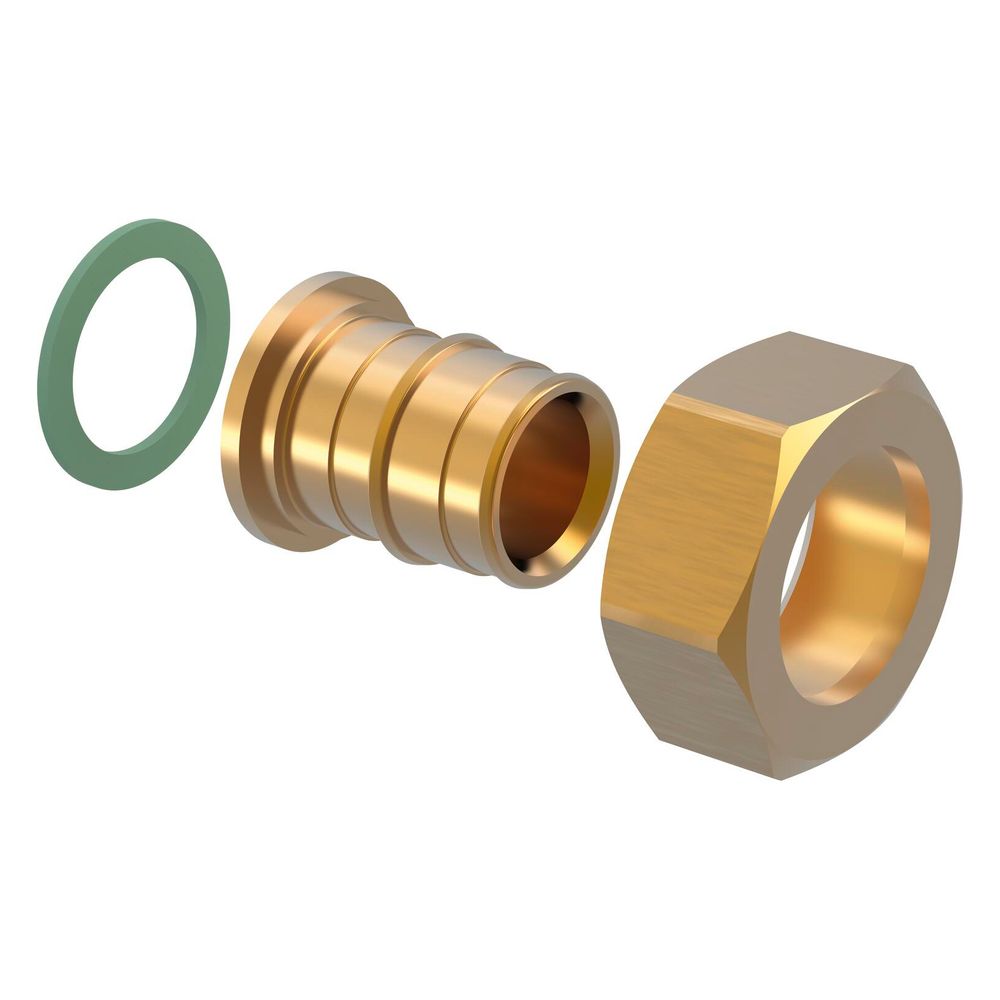

Uponor Q und E Verschraubung flachdichtend PL, 25mm x G 1", SN
Die Uponor Q und E Verschraubung flachdichtend PL, 25mm x G 1", SN ist eine lösbare, gerade Verschraubung aus korrosionsbeständigem Messing. Sie ist Teil der Uponor Q&E Serie und wurde für den Aufputz-Anschluss an Armaturen, Filter und Absperrventile in Heizungs- und Trinkwassersystemen entwickelt. Diese 3-teilige Verschraubung ist systemgebunden und verfügt über DVGW- sowie KIWA-Prüfsiegel.
Wie ist die Uponor Q und E Verschraubung konstruiert?
Die Uponor Q und E Verschraubung ist als 3-teilige, gerade Ausführung gefertigt. Sie besteht vollständig aus Messing, was eine hohe Korrosionsbeständigkeit sicherstellt. Anschluss 1 ist als Klemmring mit einem Rohraußendurchmesser von 25 mm ausgeführt, während Anschluss 2 eine Überwurfmutter mit einem Nenndurchmesser von 1 Zoll (25 mm) besitzt. Die Oberflächen beider Anschlüsse sind unbehandelt. Die Gesamtlänge der Verschraubung beträgt 44 mm.
Welche Normen und Einsatzbereiche deckt die Verschraubung ab?
Die Gewinde der Verschraubung entsprechen der Norm DIN EN ISO 228-1, während Außen- und Innengewinde nach DIN EN 10226-1 gefertigt sind. Das Fittingsystem ist für den Einsatz in Heizungs- und Trinkwassersystemen ausgelegt. Die Eignung für diese Bereiche wird durch die DVGW- und KIWA-Prüfsiegel bestätigt. Eine Gastec QA Prüfung liegt nicht vor.
Welche technischen Leistungsdaten zeichnen die Verschraubung aus?
Die Uponor Q und E Verschraubung ist zugfest und für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Bei einer maximalen Temperatur von 95 °C liegt die Druckbelastung bei 6 bar. Die Verschraubung ist nicht reduzierend und nicht exzentrisch.
Was ist bei der Installation der Verschraubung zu beachten?
Die Verschraubung ist lösbar konzipiert. Für eine vollständige und sichere Installation müssen Q&E Sicherungsringe separat bestellt werden, da diese nicht im Lieferumfang enthalten sind. Die Verschraubung wird ohne Dichtungsmaterial geliefert und verfügt weder über ein Entleerungsventil noch einen Entlüfter oder Stoßnocken.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring, 25 mm Rohraußendurchmesser
- Anschluss 2: Überwurfmutter, 1 Zoll (25 mm) Nenndurchmesser
- Werkstoff: Messing
- Länge: 44 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Druckbelastung bei 95 °C: 6 bar
- Zugfest: ja
- Prüfsiegel: DVGW, KIWA
Die Uponor Q und E Verschraubung flachdichtend PL bietet eine robuste und korrosionsbeständige Verbindungslösung für Uponor PE-Xa Rohrsysteme. Mit einer maximalen Druckbelastung von 10 bar bei 20 °C und einer Temperaturbeständigkeit bis 95 °C (6 bar) ist sie eine zuverlässige Komponente für Heizungs- und Trinkwasserinstallationen. Die 3-teilige Messingausführung mit Klemmring- und Überwurfmutter-Anschluss ermöglicht eine sichere und langlebige Montage.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023018 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | UPONOR-1023018 |
| Ausführung | 3-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541032995 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,126 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 44 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
