Uponor Q&E Verschraubung flachdichtend PL, SN
4 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschlussmaß
Beschreibung

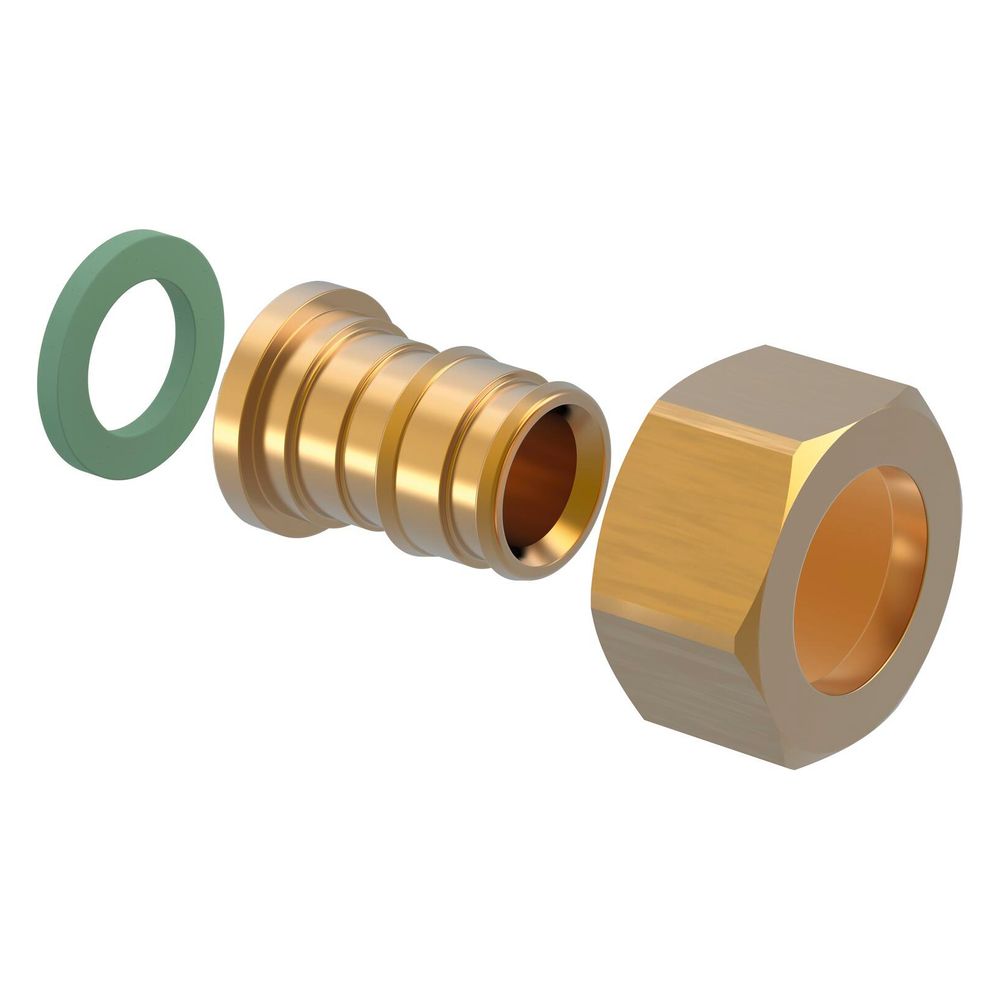

Uponor Q und E Verschraubung flachdichtend PL, 16mm x G 1/2", SN
Die Uponor Q und E Verschraubung flachdichtend PL, 16mm x G 1/2" SN ist eine robuste und lösbare Verbindungslösung aus korrosionsbeständigem Messing. Diese gerade, dreiteilige Verschraubung ist speziell für den Aufputz-Anschluss an Armaturen, Filter und Absperrventile in Heizungs- und Trinkwasserinstallationen konzipiert. Sie ist systemgebunden für Uponor PE-Xa Rohre und erfüllt höchste Qualitätsstandards, bestätigt durch DVGW- und KIWA-Prüfsiegel.
Wie ist die Uponor Q&E Verschraubung konstruiert?
Die Verschraubung ist als dreiteiliges, gerades Bauteil ausgeführt und besteht vollständig aus hochwertigem Messing, das für seine Korrosionsbeständigkeit bekannt ist. Sie verfügt über einen Klemmringanschluss für Rohre mit einem Außendurchmesser von 16 mm und eine Überwurfmutter mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Beide Anschlüsse sind unbehandelt. Das Gewinde entspricht der Norm DIN EN ISO 228-1, welche für nicht dichtende Rohrgewinde steht und eine flachdichtende Verbindung erfordert.
Welche Funktionalitäten und Eigenschaften bietet die Verschraubung?
Diese lösbare Verschraubung ist zugfest und speziell für den Einsatz in Uponor PE-Xa Rohrsystemen konzipiert, wodurch eine hohe Systemintegration sichergestellt ist. Sie ist nicht exzentrisch, reduzierend oder mit Stoßnocken ausgestattet. Die Verschraubung wird ohne integriertes Dichtungsmaterial, Entleerungsventil oder Entlüfter geliefert. Es ist wichtig zu beachten, dass die für die Montage benötigten Q&E Sicherungsringe separat bestellt werden müssen.
Für welche Anwendungen ist die Uponor Q&E Verschraubung geeignet?
Das Fittingsystem ist primär für den sicheren Einsatz in Heizungs- und Trinkwasserinstallationen vorgesehen. Es ist für eine maximale Temperatur von 95 °C und einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Die Eignung für diese sensiblen Bereiche wird durch die vorhandenen DVGW- und KIWA-Prüfsiegel bestätigt, die die hohe Qualität und Zuverlässigkeit des Produkts unterstreichen.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Anschluss 2: Überwurfmutter
- Rohraußendurchmesser Anschluss 1: 16 mm
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15 mm)
- Länge: 31,5 mm
- Werkstoff: Messing
- Gewinde: DIN EN ISO 228-1
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Zugfest: ja
- Systemgebunden: ja
- DVGW-Siegel: ja
- KIWA-Prüfsiegel: ja
Die Uponor Q und E Verschraubung flachdichtend PL bietet eine langlebige und sichere Verbindungslösung für flexible PE-Xa Rohrsysteme. Gefertigt aus korrosionsbeständigem Messing und ausgelegt für Temperaturen bis 95 °C sowie einen Arbeitsdruck von 10 bar, ist sie eine zuverlässige Komponente für Heizungs- und Trinkwasserinstallationen, die eine einfache und lösbare Montage ermöglicht.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023014 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | UPONOR-1023014 |
| Ausführung | 3-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541032957 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,045 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 31,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
