Uponor Q&E Verschraubung flachdichtend PL, SN
4 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschlussmaß
Beschreibung

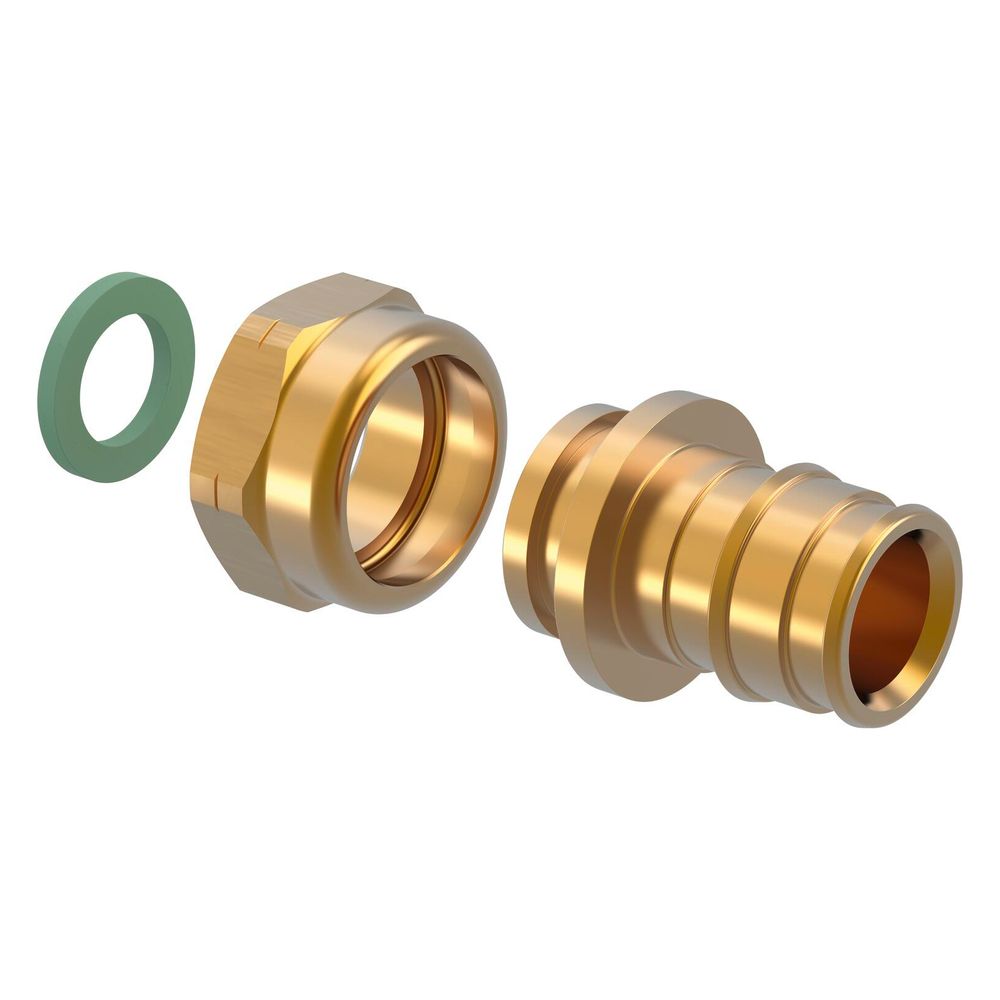

Uponor Q und E Verschraubung flachdichtend PL, 20mm x G 1/2", SN
Die Uponor Q und E Verschraubung flachdichtend PL aus der Q&E Serie ist eine lösbare, gerade und 3-teilige Reduzierverschraubung aus korrosionsbeständigem Messing. Sie ist speziell für den Aufputz-Anschluss von Uponor PE-Xa Rohren an Armaturen, Filter und Absperrventile in Heizungs- und Trinkwasserinstallationen konzipiert.
Wie ist die Uponor Q&E Verschraubung konstruiert?
Diese 3-teilige Verschraubung ist gerade ausgeführt und besteht aus robustem Messing, was eine hohe Korrosionsbeständigkeit bietet. Sie verfügt über einen Klemmringanschluss für Rohre mit einem Außendurchmesser von 20 mm und eine Überwurfmutter mit einem Nenndurchmesser von G 1/2 Zoll (15 mm). Die Konstruktion ist reduzierend, um unterschiedliche Rohrdimensionen miteinander zu verbinden, und kommt ohne separates Dichtungsmaterial aus.
Für welche Anwendungen ist die Verschraubung geeignet und welche Normen erfüllt sie?
Das Fittingsystem ist systemgebunden und primär für den Einsatz mit Uponor PE-Xa Rohren in Heizungs- und Trinkwassersystemen vorgesehen. Die Gewinde entsprechen den Normen DIN EN ISO 228-1 sowie DIN EN 10226-1 für Außen- und Innengewinde. Die Verschraubung ist für eine maximale Temperatur von 95 °C und einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Ihre Eignung für Trinkwasser- und Heizungsanlagen wird durch das DVGW-Siegel und das KIWA-Prüfsiegel bestätigt.
Was ist bei der Installation und dem Zubehör zu beachten?
Die Verschraubung ermöglicht eine lösbare und zugfeste Verbindung. Für die sichere Installation mit Uponor PE-Xa Rohren sind Q&E Sicherungsringe erforderlich, die separat bestellt werden müssen.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Anschluss 2: Überwurfmutter
- Rohraußendurchmesser Anschluss 1: 20 mm
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15 mm)
- Werkstoff: Messing
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Prüfsiegel: DVGW, KIWA
Die Uponor Q und E Verschraubung flachdichtend PL bietet eine zuverlässige und korrosionsbeständige Lösung für den Anschluss von Aufputzarmaturen und Ventilen in Heizungs- und Trinkwassersystemen. Gefertigt aus Messing, ermöglicht sie eine sichere Verbindung von 20 mm PE-Xa Rohren auf G 1/2 Zoll Anschlüsse. Mit einer maximalen Betriebstemperatur von 95 °C und einem Arbeitsdruck von 10 bar bei 20 °C ist sie eine langlebige Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023015 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | UPONOR-1023015 |
| Ausführung | 3-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 7331541032964 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,063 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 42 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
