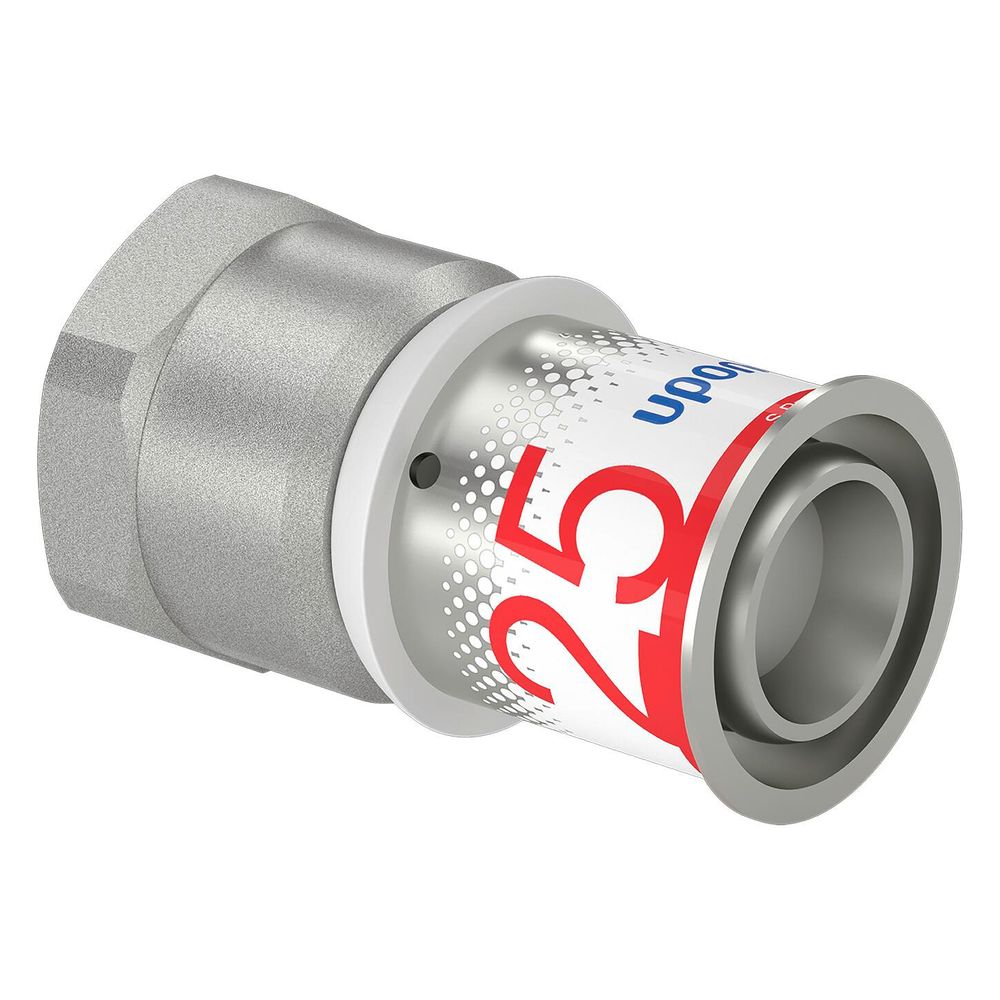

Uponor S-Press Plus Übergangsmuffe, d. 25mm x Rp 3/4", FT

Die Uponor S-Press Plus Übergangsmuffe, d. 25mm x Rp 3/4", ist ein hochwertiger Metall-Pressfitting aus der S-Press PLUS Serie. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie zuverlässigen Korrosionsschutz und ist für Trinkwasser- sowie Heizungs- und Kühlinstallationen geeignet. Die Muffe ermöglicht eine sichere und dauerhafte Verbindung ohne Kalibrieren und Entgraten des Rohres.

Wie ist die Uponor S-Press Plus Übergangsmuffe konstruiert?

Die Übergangsmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet, was durch eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt wird. Die Pressmuffe verfügt über eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Anschlüsse und Abmessungen bietet die Übergangsmuffe?

Die Muffe ist einteilig und gerade ausgeführt. Anschluss 1 ist eine Pressmuffe mit einem Rohraußendurchmesser von 25 mm. Anschluss 2 ist ein zylindrisches Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Beide Anschlüsse sind verzinnt und unbehandelt. Die Gesamtlänge der Muffe beträgt 56 mm, wobei Anschluss 1 eine Länge von 22,5 mm und Anschluss 2 eine Länge von 33,5 mm aufweist. Die Arbeitslänge beider Anschlüsse beträgt jeweils 5,5 mm. Die Muffe ist reduzierend ausgeführt.

Welche technischen Eigenschaften und Zertifikate zeichnen die Muffe aus?

Die Übergangsmuffe ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C zulässig, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Zertifikate wie DVGW, ÖVGW und KIWA/KOMO bestätigen die Qualität. Der Fitting ist durchflussoptimiert für geringe Druckverluste.

Welche Vorteile bietet die Installation und Kompatibilität?

Die Installation der Uponor S-Press Plus Übergangsmuffe erfolgt als längskraftschlüssige Radial-Pressverbindung. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung und die Funktion "unverpresst undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck geboten. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht und beschleunigt. Die sichere Pressbackenführung und die fixierte Edelstahl-Presshülse stellen eine zuverlässige Verbindung sicher. Die Muffe ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen. Eine charakteristische Verpresstkennzeichnung und schnelle Dimensionserkennung durch Farbkodierung unterstützen die Handhabung. Ein QR-Code ermöglicht den direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe, 25 mm Rohraußendurchmesser
• Anschluss 2: Innengewinde zylindrisch Rp 3/4" (20 mm)
• Gesamtlänge: 56 mm
• Material: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar bei 20 °C
• Einsatzbereich Trinkwasser: 0 °C bis 70 °C
• Einsatzbereich Heizung: max. 80 °C

Die Uponor S-Press Plus Übergangsmuffe bietet eine sichere und langlebige Verbindung für Trinkwasser- und Heizungsinstallationen. Ihre Konstruktion aus entzinkungsbeständigem, verzinntem Messing und die EPDM-Dichtungsmaterialien ermöglichen hohe Hygiene- und Korrosionsstandards. Mit einem Rohraußendurchmesser von 25 mm, einem Rp 3/4 Zoll Innengewinde und einem maximalen Arbeitsdruck von 10 bar ist dieser Pressfitting eine zuverlässige Wahl für professionelle Anwendungen.
