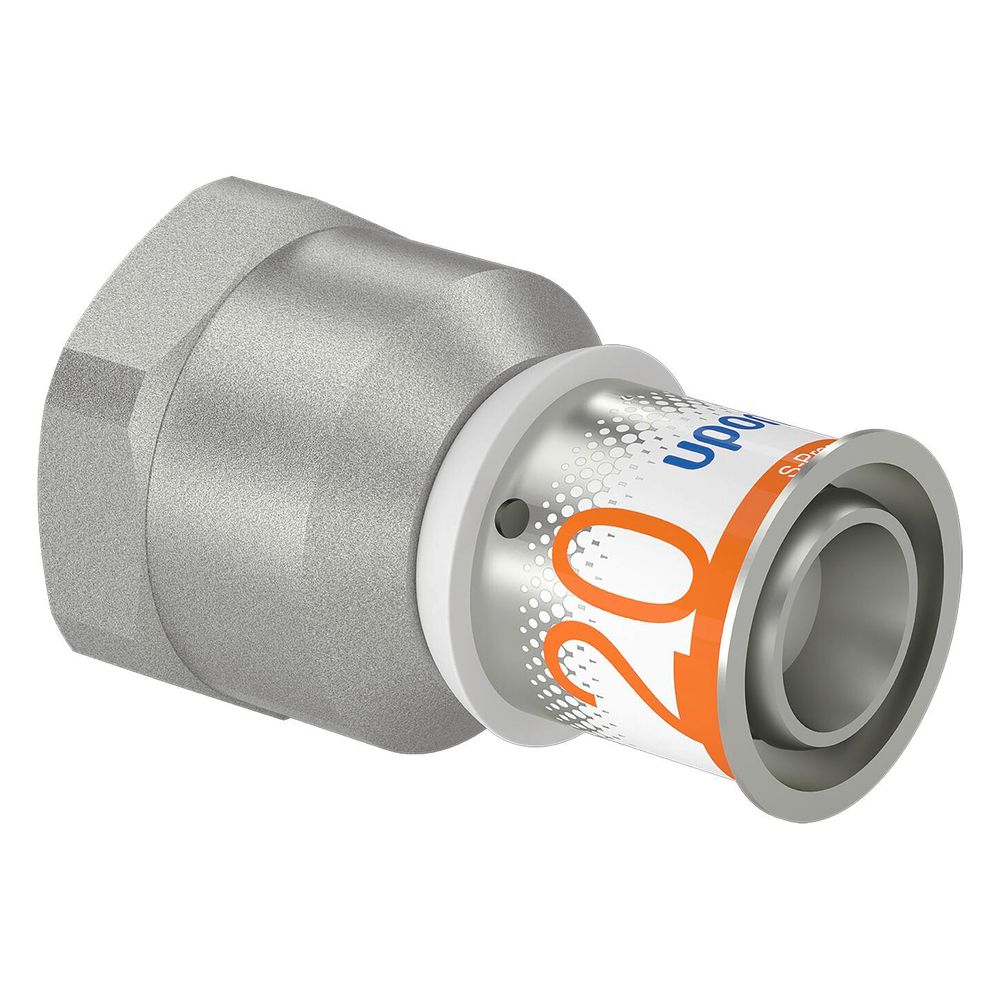

Uponor S-Press Plus Übergangsmuffe, d. 20mm x Rp 3/4", FT

Die Uponor S-Press Plus Übergangsmuffe mit einem Durchmesser von 20 mm und einem Innengewinde Rp 3/4" ist ein hochwertiger Metall Pressfitting aus der S-Press PLUS Serie. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet sie zuverlässigen Korrosionsschutz. Dieses gerade, einteilige Verbindungselement eignet sich ideal für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme und ermöglicht eine einfache Montage ohne Kalibrieren und Entgraten der Rohre.

Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen die Übergangsmuffe aus?

Die Übergangsmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung, ergänzt durch eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz. Der verwendete Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für Trinkwasserinstallationen geeignet, was durch eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt wird. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ist integriert. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie wird die sichere und einfache Montage ermöglicht?

Die Verbindung erfolgt mittels einer längskraftschlüssigen Radial-Pressverbindung. Die Montage wird durch die Möglichkeit vereinfacht, ohne vorheriges Kalibrieren und Entgraten des Rohres zu verpressen. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine Verpresst-Kennzeichnung und die Funktion "unverpresst undicht" bei 150 mbar Überdruck sichergestellt. Die Presshülse verfügt über eine sichere Pressbackenführung. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen.

Für welche Einsatzbereiche ist die Übergangsmuffe geeignet?

Die Übergangsmuffe ist für vielseitige Anwendungen konzipiert. Im Bereich der Trinkwasserinstallation ist sie für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer. Der durchflussoptimierte Fitting ist zudem 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen und Kühlen.

Welche Zertifizierungen und zusätzlichen Merkmale bietet das Produkt?

Die Uponor S-Press Plus Übergangsmuffe ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Eine besondere Verpresstkennzeichnung sowie eine schnelle Dimensionserkennung mit Farbkodierung erleichtern die Handhabung. Ein QR-Code ermöglicht zudem den direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 20 mm
• Anschluss 2: Innengewinde zylindrisch Rp 3/4"
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Material: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Übergangsmuffe bietet eine sichere, langlebige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen. Mit ihrer hochwertigen entzinkungsbeständigen Messinglegierung, der zweischichtigen Innenverzinnung und der bewährten Pressverbindungstechnologie ist sie für Anwendungen bis zu 10 bar Betriebsdruck und Temperaturen bis 80 °C (Heizung) bzw. 70 °C (Trinkwasser) bestens geeignet. Die einfache, kalibrierungsfreie Installation und die umfassenden Zertifizierungen unterstreichen die Qualität und Zuverlässigkeit dieses Fittings.
