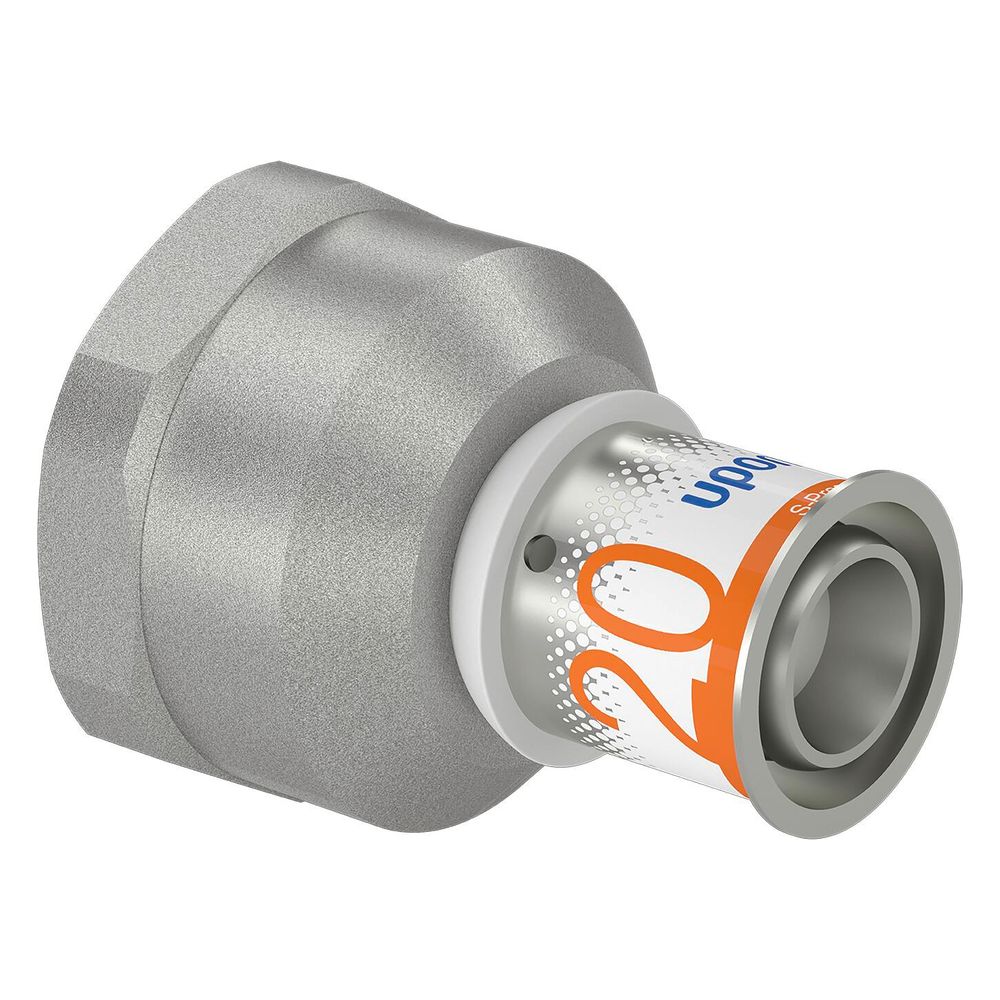

Uponor S-Press Plus Übergangsmuffe, d. 20mm x Rp 1", FT

Die Uponor S-Press Plus Übergangsmuffe mit den Maßen 20mm x Rp 1" ist ein hochwertiges Verbindungselement aus der S-Press PLUS Serie von Uponor. Sie eignet sich für den Einsatz in Trinkwasserinstallationen sowie Heizungsanlagen und überzeugt durch ihre langlebige, entzinkungsbeständige Messinglegierung mit zusätzlichem Korrosionsschutz durch zweischichtige Innenverzinnung. Die Muffe ist für Rohrsysteme mit einem Nenndurchmesser von 20 mm und einem Innengewinde von 1 Zoll ausgelegt und bietet eine sichere, zugfeste Verbindung mit einem maximalen Betriebsdruck von 10 bar.

Wie ist die Konstruktion und das Material der Übergangsmuffe gestaltet?

Die Übergangsmuffe ist ein einteiliges, gerades Bauteil mit einem Pressmuffenanschluss auf der einen Seite und einem zylindrischen Innengewinde (BSPT-Rp) auf der anderen Seite. Beide Anschlüsse bestehen aus hochwertigem Messing mit entzinkungsbeständiger Legierung (DZR) und sind zusätzlich verzinnt, um Korrosion zu minimieren. Die Presshülse ist aus Edelstahl gefertigt und fest fixiert, was eine hohe Außenkorrosionsbeständigkeit sicherstellt. Die Muffe verfügt über einen Ethylen-Propylen-Dien-Kautschuk (EPDM) Dichtring, der den Anforderungen an Hygiene und Trinkwasserqualität entspricht.

Welche Sicherheits- und Qualitätsmerkmale bietet die S-Press Plus Übergangsmuffe?

Die Muffe ist mit einer bewährten Verpresstkennzeichnung ausgestattet, die während der Dichtheitsprüfung bei 150 mbar Überdruck anzeigt, ob die Verbindung korrekt verpresst wurde. Die sichere Pressbackenführung und die fixierte Edelstahl-Presshülse sorgen für eine zuverlässige, zugfeste Verbindung mit einer Zugfestigkeit von über 1600 N. Die Produkte erfüllen die Anforderungen der DVGW, ÖVGW und KIWA/KOMO und sind für den Einsatz in Trinkwasser- und Heizungsanlagen zertifiziert. Die Verbindungen sind systemgebunden und vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Wie erfolgt die Installation und welche Vorteile bietet das Pressverfahren?

Das Pressen der Muffe erfolgt ohne vorheriges Kalibrieren oder Entgraten des Rohres, was den Installationsprozess vereinfacht und beschleunigt. Die Muffe ist durch eine Farbkodierung schnell dimensionserkennbar und verfügt über einen QR-Code, der direkten Zugang zu weiterführenden Informationen bietet. Die durchflussoptimierte Bauweise minimiert Druckverluste im Rohrsystem und unterstützt eine effiziente Wasser- und Wärmeverteilung.

Für welche Anwendungsbereiche und Betriebsbedingungen ist die Übergangsmuffe geeignet?

Die Muffe ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 bis 70 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für bis zu 100 Stunden möglich. Die Muffe ist nicht exzentrisch und verfügt über keine Entleerungs- oder Entlüftungsventile.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe, Rohraußendurchmesser 20 mm
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp 1 Zoll (25)
• Länge gesamt: 52
• Länge Anschluss 1: 25
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Material Anschluss 1 und 2: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Systemgebunden: ja
• Max. Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C

Die Uponor S-Press Plus Übergangsmuffe bietet eine sichere und langlebige Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Mit ihrer hochwertigen Messinglegierung, der verzinnten Oberfläche und der bewährten Pressverbindungstechnik stellt sie eine zuverlässige Komponente mit einem maximalen Betriebsdruck von 10 bar dar. Die einfache Installation ohne Kalibrieren und Entgraten sowie die hohe Kompatibilität mit bestehenden Systemen machen sie zu einer effizienten Wahl für professionelle Anwendungen.
