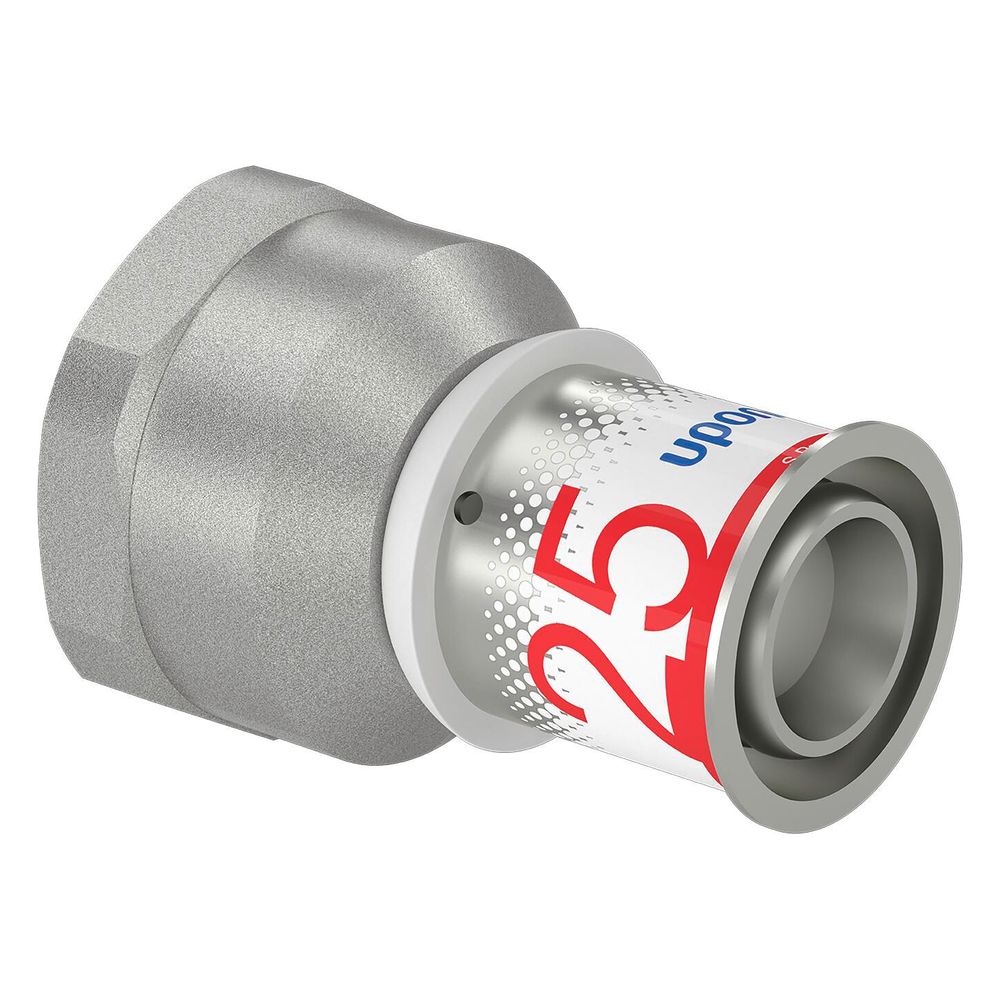

Uponor S-Press Plus Übergangsmuffe, d. 25mm x Rp 1", FT

Die Uponor S-Press Plus Übergangsmuffe, 25mm x Rp 1" FT, aus der S-Press PLUS Serie ist ein hochwertiger Metall Pressfitting für Mehrschichtverbundrohrsysteme. Sie ermöglicht eine sichere und hygienische Verbindung zwischen einem 25 mm Verbundrohr und einem zylindrischen Innengewinde (Rp 1 Zoll). Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, ist sie ideal für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme.

Welche Materialeigenschaften zeichnen die Übergangsmuffe aus?

Die Übergangsmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen den Positivlisten des Umweltbundesamtes und sind somit für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt und erfüllen die Hygieneanforderungen gemäß KTW-Empfehlung und DVGW Arbeitsblatt W 270. Eine fest fixierte Edelstahl-Presshülse mit Sichtfenster sorgt für zusätzliche Stabilität und Korrosionsbeständigkeit. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie erfolgt die Installation und welche Sicherheitsmerkmale bietet sie?

Die Installation der Übergangsmuffe erfolgt als längskraftschlüssige Radial-Pressverbindung. Ein besonderes Merkmal ist die Möglichkeit, das Rohr ohne vorheriges Kalibrieren und Entgraten zu verpressen. Die Prüfsicherheit "unverpresst undicht" stellt sicher, dass bei einer Dichtheitsprobe mit 150 mbar Überdruck unverpresste Fittings sofort erkannt werden. Eine Verpresst-Kennzeichnung und eine Farbkodierung ermöglichen eine schnelle Dimensionserkennung und visuelle Kontrolle. Die sichere Pressbackenführung unterstützt eine zuverlässige Montage. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen.

Für welche Anwendungsbereiche ist die Übergangsmuffe geeignet?

Die Übergangsmuffe ist systemgebunden und 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen und Kühlen. Im Trinkwasserbereich ist sie für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt, mit einer kurzzeitigen Störfalltemperatur von 95 °C für bis zu 100 Stunden. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar, mit einer kurzzeitigen Störfalltemperatur von 100 °C für bis zu 100 Stunden. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste im System. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Rohraußendurchmesser Anschluss 1: 25 mm
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Länge: 59 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR)
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Übergangsmuffe bietet eine sichere und langlebige Verbindung für moderne Installationssysteme. Mit ihrer hoch entzinkungsbeständigen Messinglegierung, der zweischichtigen Innenverzinnung und den EPDM-Dichtringen erfüllt sie hohe Qualitäts- und Hygieneanforderungen. Die einfache Installation ohne Kalibrieren und Entgraten sowie die Prüfsicherheit "unverpresst undicht" unterstützen eine effiziente und sichere Montage. Sie ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und vielseitig in Trinkwasser-, Heiz- und Kühlanwendungen einsetzbar.
