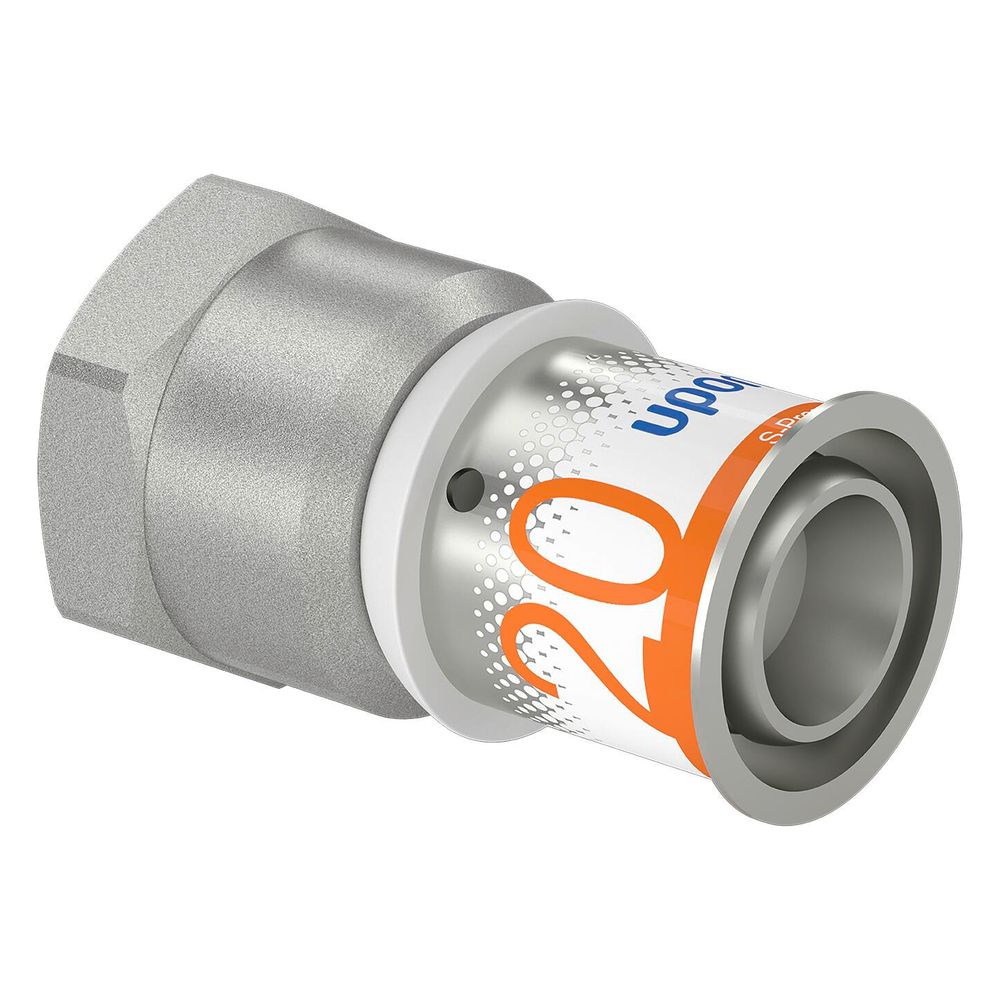

Uponor S-Press Plus Übergangsmuffe, d. 20mm x Rp 1/2", FT

Die Uponor S-Press Plus Übergangsmuffe 20mm x Rp 1/2" FT aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting-Adapter für Verbundrohrsysteme. Sie verbindet ein 20 mm Verbundrohr mit einem 1/2 Zoll zylindrischen Innengewinde (BSPT-Rp) und eignet sich ideal für Trinkwasser- und Heizungsinstallationen. Die Muffe ist aus entzinkungsbeständigem Messing gefertigt, verzinnt und mit einem Dichtungsmaterial aus EPDM ausgestattet, das den Hygieneanforderungen entspricht.

Wie ist die Konstruktion und das Material der Übergangsmuffe gestaltet?

Die Übergangsmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Beide Anschlussseiten sind verzinnt und unbehandelt, um eine sichere und langlebige Verbindung zu ermöglichen. Die Presshülse aus Edelstahl ist fest fixiert und außen korrosionsbeständig, mit einem Sichtfenster zur Kontrolle der Verpressung. Die Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllt die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblatts W 270.

Welche Anschlussarten und Maße bietet die Übergangsmuffe?

Die Muffe ist einteilig und gerade ausgeführt. Anschluss 1 ist eine Pressmuffe für ein 20 mm Verbundrohr mit einem Rohraußendurchmesser von 20 mm und einer Arbeitslänge von 5 mm. Anschluss 2 verfügt über ein zylindrisches Innengewinde (BSPT-Rp) mit einem Nenndurchmesser von 1/2 Zoll (15 mm) und einer Arbeitslänge von 6 mm. Die Gesamtlänge der Muffe beträgt 47 mm, wobei Anschluss 1 eine Länge von 20 mm und Anschluss 2 eine Länge von 27 mm aufweist.

Wie wird die Verbindung hergestellt und welche Sicherheit bietet die Pressverbindung?

Die Muffe wird mittels einer längskraftschlüssigen Radial-Pressverbindung montiert, die ohne Kalibrieren und Entgraten des Rohres erfolgt. Die sichere Pressbackenführung und die fixierte Edelstahl-Presshülse mit Sichtfenster ermöglichen eine einfache und zuverlässige Montage. Die Verpressung ist durch eine spezielle Kennzeichnung sichtbar, die vor und während der Dichtheitsprüfung mit 150 mbar Überdruck anzeigt, ob die Verbindung korrekt ausgeführt wurde. Unverpresste Verbindungen sind undicht, was die Prüfsicherheit erhöht.

Für welche Anwendungsbereiche und Betriebsbedingungen ist die Übergangsmuffe geeignet?

Die Muffe ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden.

Welche Zertifikate und Qualitätsmerkmale besitzt die Übergangsmuffe?

Die Übergangsmuffe ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet und entspricht den Anforderungen der DIN EN 10226-1 für Außen- und Innengewinde. Die Messinglegierung ist entzinkungsbeständig (DZR) und wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) geprüft. Die Dichtungen erfüllen die KTW-Empfehlungen für Kunststoffe im Trinkwasser. Die Muffe ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und zeichnet sich durch einen durchflussoptimierten Fittingkörper aus, der Druckverluste minimiert.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp
• Rohraußendurchmesser Anschluss 1: 20 mm
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Länge: 47 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss 1 und 2: Messing, entzinkungsbeständig (DZR)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N (gemäß CSTB NF EN 1979)

Die Uponor S-Press Plus Übergangsmuffe bietet eine sichere und langlebige Verbindung zwischen Verbundrohr und Innengewinde, die durch ihre hochwertige Materialauswahl aus entzinkungsbeständigem Messing und geprüfte Qualität überzeugt. Mit einem maximalen Arbeitsdruck von 10 bar und der Kompatibilität zu Uponor Systemen ist sie eine zuverlässige Lösung für Trinkwasser- und Heizungsinstallationen.
