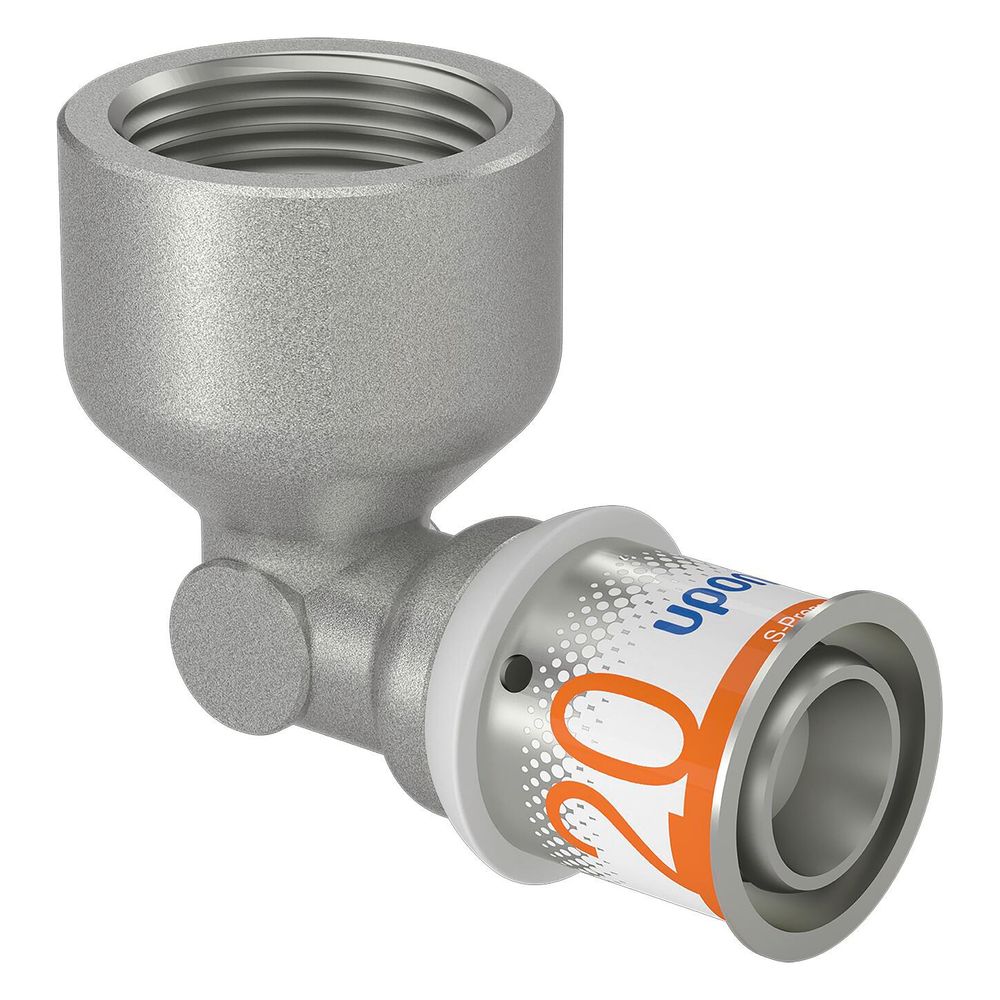

Uponor S-Press Plus Winkelmuffe 20mm x Rp 3/4" FT

Die Uponor S-Press Plus Winkelmuffe 20xRp 3/4" FT ist ein hochwertiger Metall-Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung. Dieser Fitting ist speziell für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme konzipiert und bietet durch seine durchflussoptimierte Bauweise geringe Druckverluste. Die Verbindung erfolgt mittels einer längskraftschlüssigen Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt.

Welche Materialien kommen zum Einsatz und wie wird Korrosion verhindert?

Die Winkelmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der verwendete Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind somit für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Materialqualität. Die Entzinkungsbeständigkeit wurde zudem durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Wie wird die Winkelmuffe installiert und welche Prüfsicherheit bietet sie?

Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine sichere Pressbackenführung. Die bewährte Prüfsicherheit "unverpresst undicht" stellt sicher, dass bei einer Dichtheitsprobe mit 150 mbar Überdruck unverpresste Verbindungen sofort erkannt werden. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Eine einzigartige Verpresstkennzeichnung und schnelle Dimensionserkennung mittels Farbkodierung erleichtern die Handhabung.

Welche Hygieneanforderungen erfüllt die Winkelmuffe und mit welchen Systemen ist sie kompatibel?

Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270 des Umweltbundesamtes. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Die Winkelmuffe ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen und Kühlen.

Für welche Anwendungsbereiche ist die Winkelmuffe geeignet und welche Temperaturbereiche deckt sie ab?

Für den Einsatzbereich Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer gestattet. Im Einsatzbereich Heizung beträgt die maximale Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar. Hier sind kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer möglich.

Welche weiteren Merkmale zeichnen die Winkelmuffe aus und welche Zertifikate liegen vor?

Die Winkelmuffe ist durchflussoptimiert, was geringe Druckverluste ermöglicht. Sie verfügt über Außen- und Innengewinde nach DIN EN 10226-1. Ein QR-Code ermöglicht den direkten Zugang zu weiteren Informationen. Zertifikate von DVGW, ÖVGW und KIWA/KOMO bestätigen die Qualität und Eignung für die genannten Anwendungsbereiche. Die Zugfestigkeit wurde mit über 1600 N gemäß CSTB NF EN 1979 getestet.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp 3/4 Zoll (20)
• Rohraußendurchmesser Anschluss 1: 20 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Zugfestigkeit: > 1600 N
• DVGW-Siegel: Ja
• KIWA-Prüfsiegel: Ja

Die Uponor S-Press Plus Winkelmuffe 20xRp 3/4" FT bietet eine zuverlässige und hygienische Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung, sichert sie Langlebigkeit und Korrosionsschutz. Mit einem maximalen Arbeitsdruck von 10 bar und Temperaturbereichen bis 70 °C für Trinkwasser und 80 °C für Heizung ist dieser Pressfitting eine sichere Wahl für professionelle Anwendungen.
