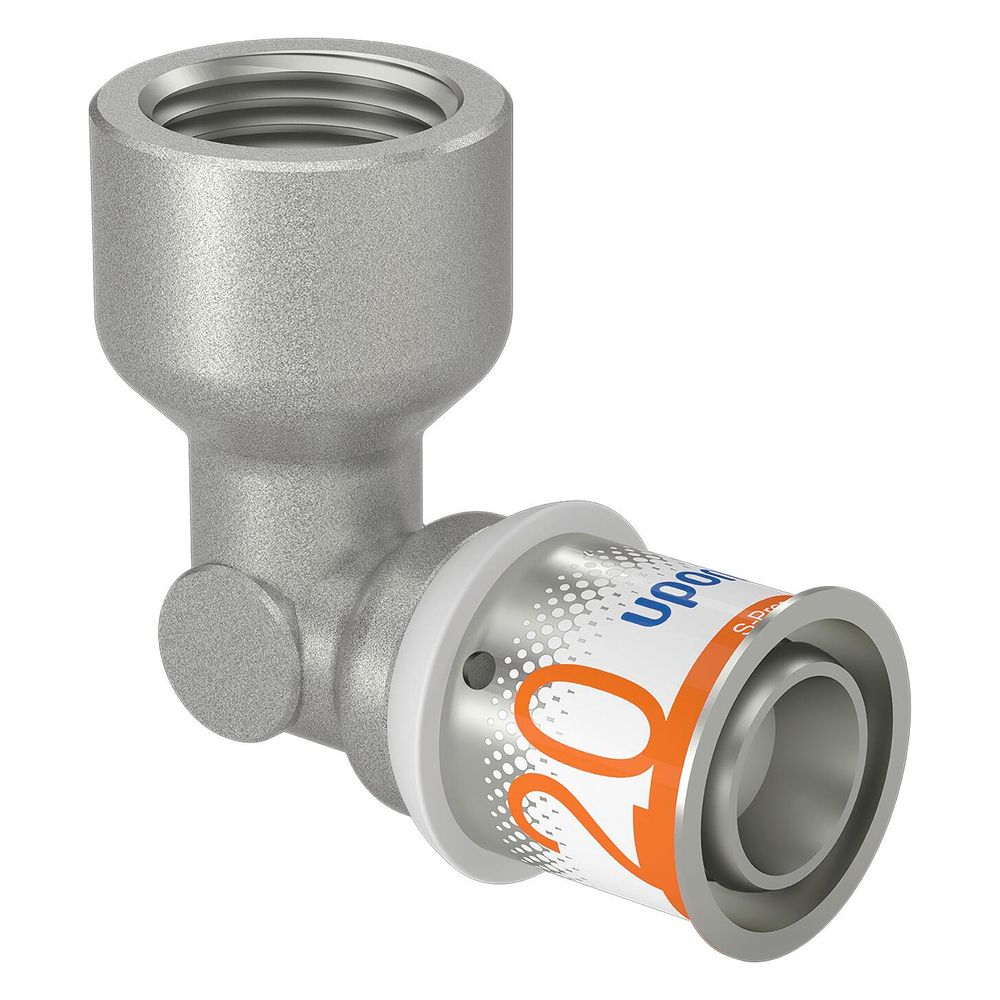

Uponor S-Press Plus Winkelmuffe 20mm x Rp 1/2" FT

Der Uponor S-Press Plus Winkelmuffe 20mm x Rp 1/2" FT aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting, der speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser Winkel eine sichere und langlebige Verbindung. Er ist für die Verbindung von 20 mm Mehrschichtverbundrohren mit einem 1/2 Zoll Innengewinde konzipiert und bietet dank seiner EPDM-Dichtung und einem maximalen Betriebsdruck von 10 bar eine zuverlässige Funktion.

Wie ist die Konstruktion und das Material der Winkelmuffe beschaffen?

Der Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für Trinkwasserinstallationen geeignet. Eine längskraftschlüssige Radial-Pressverbindung wird durch eine fest fixierte Edelstahl-Presshülse mit Sichtfenster sichergestellt. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Welche Vorteile bietet die Installation und Sicherheit?

Die Installation der Uponor S-Press Plus Winkelmuffe ist durch die Möglichkeit des Verpressens ohne vorheriges Kalibrieren und Entgraten des Rohres besonders effizient. Eine sichere Pressbackenführung trägt zur Zuverlässigkeit bei. Die bewährte Prüfsicherheit "unverpresst undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck sowie eine besondere Verpresstkennzeichnung ermöglichen eine hohe Installationssicherheit. Der Fitting ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen. Der durchflussoptimierte Fitting sorgt zudem für geringe Druckverluste.

Für welche Anwendungsbereiche ist der Fitting geeignet?

Der Winkelmuffe ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden möglich. Die Kompatibilität mit bestehenden Uponor Mehrschichtverbundrohrsystemen macht sie vielseitig einsetzbar.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe 20 mm
• Anschluss 2: Innengewinde zylindrisch Rp 1/2" (15 mm)
• Material: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Zugfestigkeits-Test gemäß CSTB NF EN 1979: > 1600 N

Die Uponor S-Press Plus Winkelmuffe 20mm x Rp 1/2" FT bietet eine zuverlässige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen. Mit ihrer robusten Konstruktion aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der bewährten "unverpresst undicht"-Funktion stellt sie eine sichere Wahl dar. Der Fitting ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und ermöglicht eine dauerhafte Leistung in verschiedenen Anwendungsbereichen.
