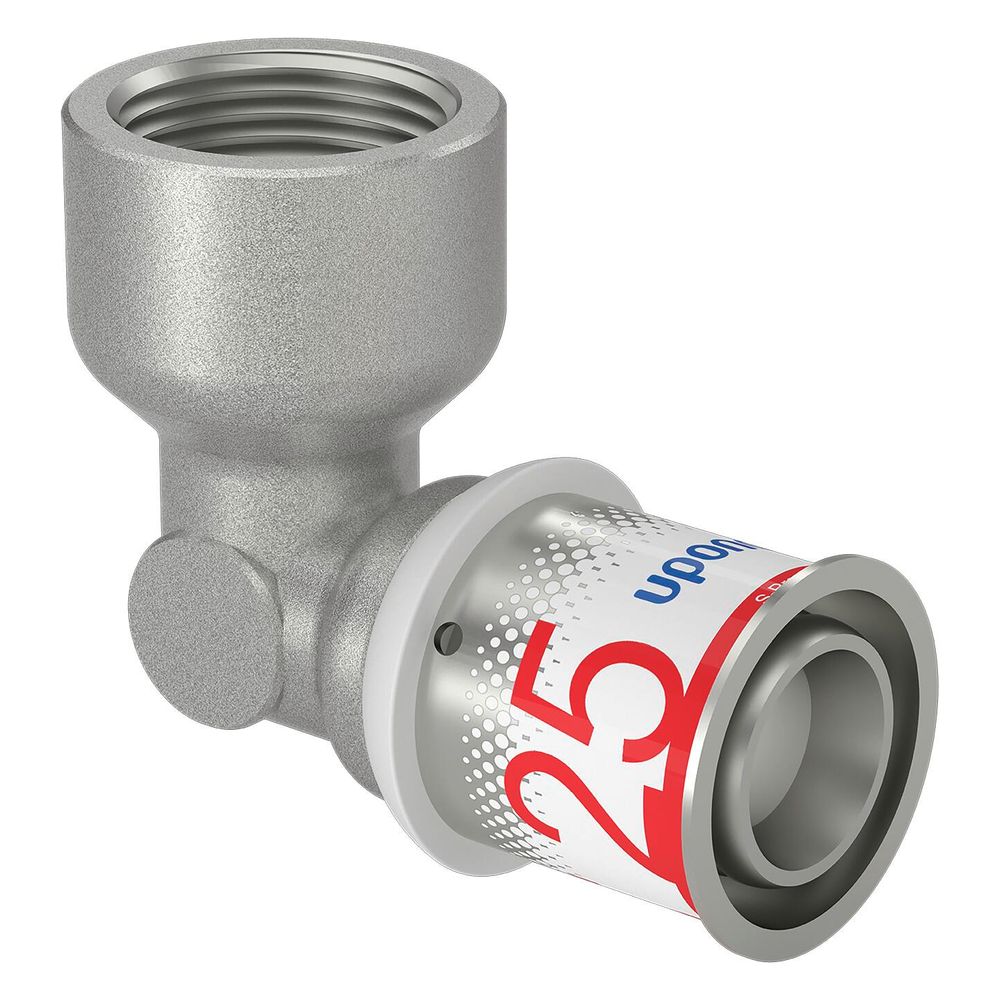

Uponor S-Press Plus Winkelmuffe 25mm x Rp 3/4" FT

Der Uponor S-Press Plus Winkelmuffe 25mm x Rp 3/4" FT ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieser Winkel eine zuverlässige und korrosionsgeschützte Verbindung. Er ist speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert und ermöglicht eine sichere 90-Grad-Richtungsänderung in Rohrleitungen mit einem Rohraußendurchmesser von 25 mm und einem 3/4 Zoll Innengewinde.

Welche Materialeigenschaften und welcher Korrosionsschutz zeichnen die Winkelmuffe aus?

Der Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Dieser Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie stellt die Winkelmuffe eine sichere und einfache Installation sicher?

Die Winkelmuffe ermöglicht eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für eine sichere Pressbackenführung. Die besondere Verpresstkennzeichnung und die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck bieten eine geprüfte Sicherheit vor und während der Installation. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 weist eine Zugfestigkeit von größer 1600 N nach.

Für welche Einsatzbereiche und Temperaturen ist die Winkelmuffe konzipiert?

Dieser Pressfitting ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Im Trinkwasserbereich ist er für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich kann der Fitting bei maximal 80 °C und 10 bar Dauerbetriebsdruck eingesetzt werden, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer.

Welche Zertifizierungen und zusätzlichen Merkmale bietet die Winkelmuffe?

Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet, die die Eignung für den Einsatz in Trinkwasserinstallationen bestätigen. Der durchflussoptimierte Fitting ist für geringe Druckverluste konzipiert. Er verfügt über eine schnelle Dimensionserkennung mittels Farbkodierung und einen QR-Code für den direkten Zugang zu Produktinformationen. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 25 mm
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: größer 1600 N

Die Uponor S-Press Plus Winkelmuffe bietet eine zuverlässige und langlebige Lösung für die Installation von Verbundrohrsystemen. Mit ihrer Konstruktion aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der EPDM-Dichtung ist sie für Trinkwasser- und Heizungsanwendungen bis 10 bar Arbeitsdruck geeignet. Die einfache und sichere Pressverbindung ohne Kalibrieren und Entgraten sowie die "unverpresst undicht"-Funktion stellen eine hohe Installationssicherheit sicher.
