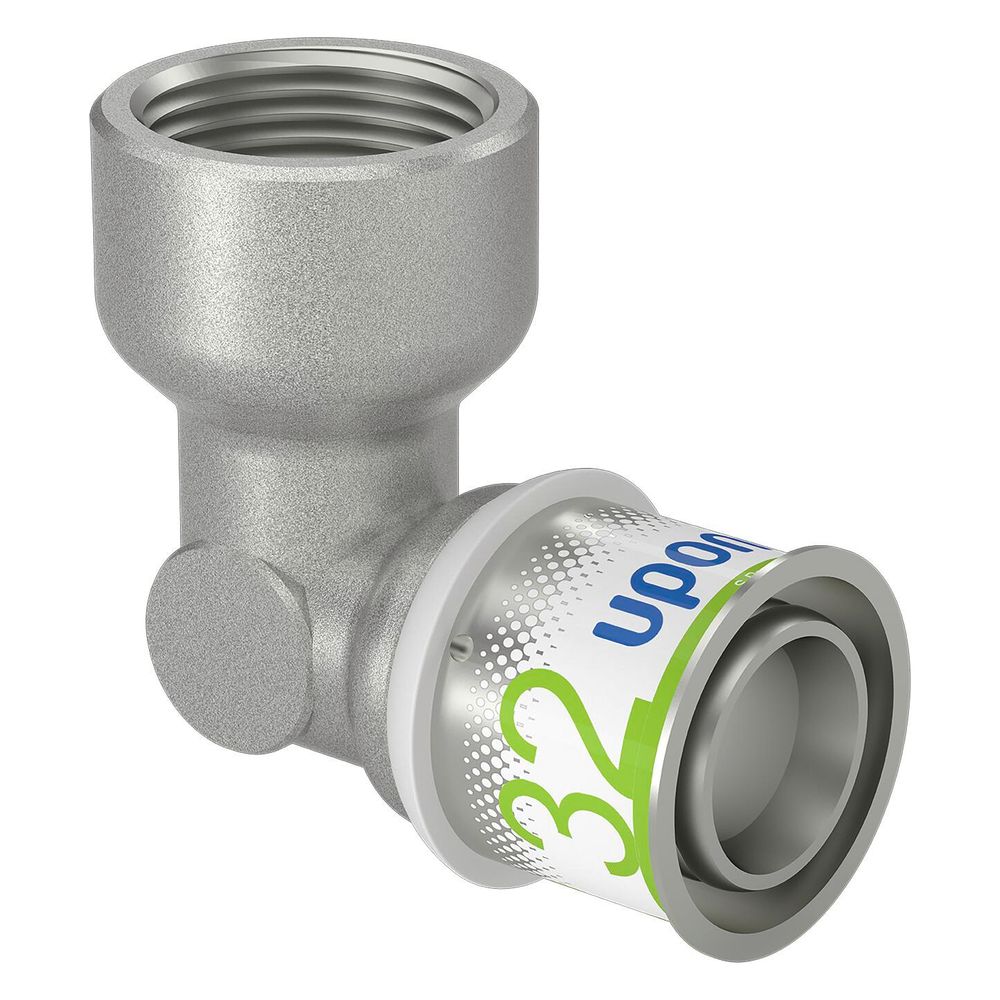

Uponor S-Press Plus Winkelmuffe 32mm x Rp 1" FT

Die Uponor S-Press Plus Winkelmuffe 32xRp 1" FT aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, eignet sie sich ideal für Trinkwasser- und Heizungsinstallationen. Diese Winkelmuffe mit einem 90-Grad-Bogen ermöglicht eine sichere Verbindung zwischen einem 32 mm Verbundrohr und einem 1 Zoll Innengewinde (Rp) und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie ist die Konstruktion und das Material der Winkelmuffe gestaltet?

Die Winkelmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet und die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die längskraftschlüssige Radial-Pressverbindung wird durch eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster gesichert. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Welche Sicherheits- und Installationsvorteile bietet die Winkelmuffe?

Die Installation der Uponor S-Press Plus Winkelmuffe zeichnet sich durch ihre Effizienz und Sicherheit aus. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine spezielle Verpresst-Kennzeichnung und die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Die fixierte Presshülse aus Edelstahl mit Sichtfenster und die sichere Pressbackenführung tragen zusätzlich zur Zuverlässigkeit der Verbindung bei. Die Winkelmuffe ist zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen kompatibel. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) gemäß DIN 50905-4 nachgewiesen (BAM-Gutachten Nr.: 18018634). Der durchflussoptimierte Fitting sorgt für geringe Druckverluste. Eine schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen sind weitere Merkmale.

Für welche Anwendungsbereiche ist die Winkelmuffe geeignet?

Die Uponor S-Press Plus Winkelmuffe ist vielseitig einsetzbar. Im Bereich der Trinkwasserinstallation ist sie für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heiz- und Kühlsysteme ist die Winkelmuffe für eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar geeignet, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Rohraußendurchmesser Anschluss 1: 32
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss 1 und 2: Messing, entzinkungsbeständig (DZR)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Winkelmuffe 32xRp 1" FT bietet eine robuste und hygienische Verbindungslösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer zweischichtigen Innenverzinnung, ist sie für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Kompatibilität mit Uponor Mehrschichtverbundrohrsystemen und die Eignung für Trinkwasser- sowie Heiz-/Kühlanwendungen machen diese Winkelmuffe zu einer zuverlässigen Komponente für langlebige Installationen.
