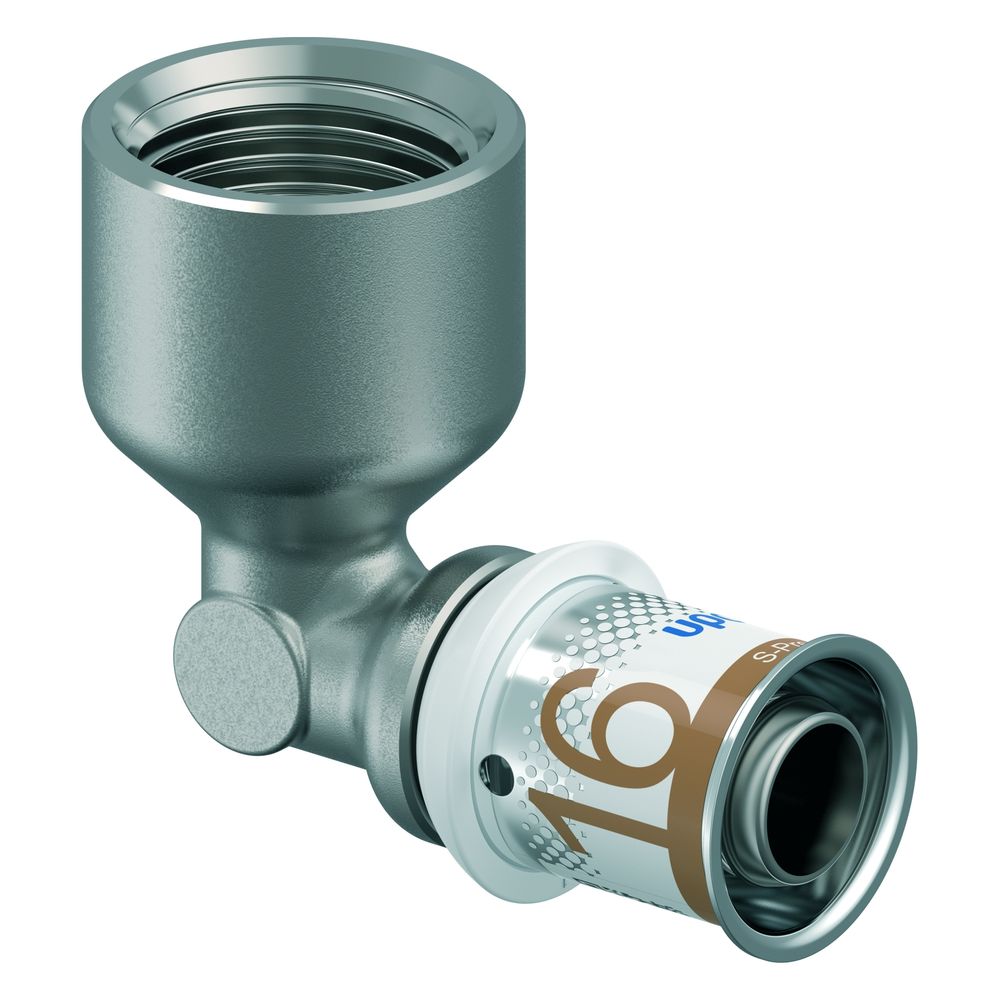

Uponor S-Press Plus Winkelmuffe 16mm x Rp 1/2" FT

Der Uponor S-Press Plus Winkelmuffe 16mm x Rp 1/2" FT ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie, der speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Das Produkt zeichnet sich durch seine langlebige, entzinkungsbeständige Messinglegierung mit zweischichtiger Innenverzinnung aus und ist für Rohrverbindungen mit einem Durchmesser von 16 mm und einem Innengewinde von 1/2 Zoll geeignet. Typische Einsatzbereiche sind die sichere Verbindung von Verbundrohrsystemen in der Haustechnik.

Wie ist die Konstruktion und das Material der Winkelmuffe gestaltet?

Die Winkelmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR-Messing) mit einer zusätzlichen zweischichtigen Innenverzinnung, die den Korrosionsschutz verbessert. Beide Anschlüsse sind aus Messing gefertigt und verfügen über eine unbehandelte Oberfläche mit verzinntem Oberflächenschutz. Die Pressmuffe ist mit einer fixierten, außenkorrosionsbeständiger Edelstahl-Presshülse mit Sichtfenster ausgestattet, die eine sichere und zuverlässige Verpressung ermöglicht. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der den Hygieneanforderungen für Trinkwasserinstallationen entspricht.

Welche Anschlussarten und Maße bietet die Winkelmuffe?

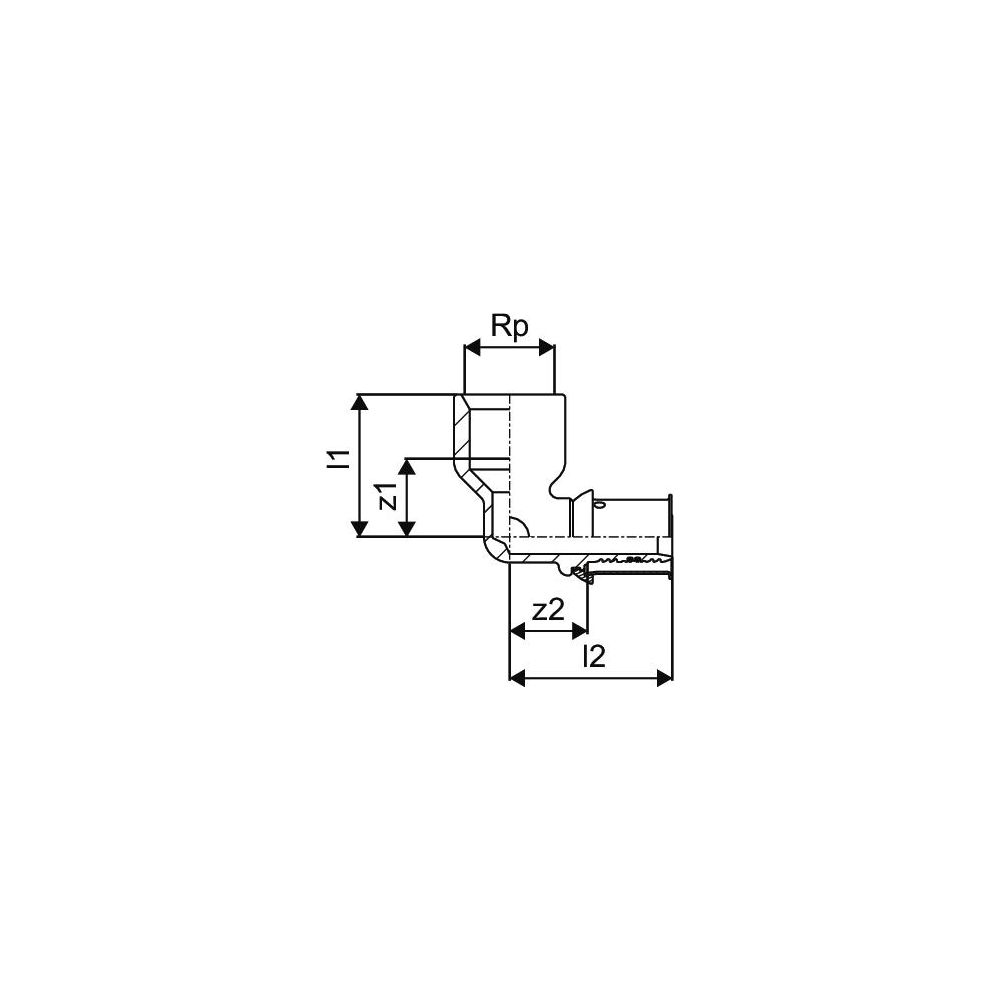

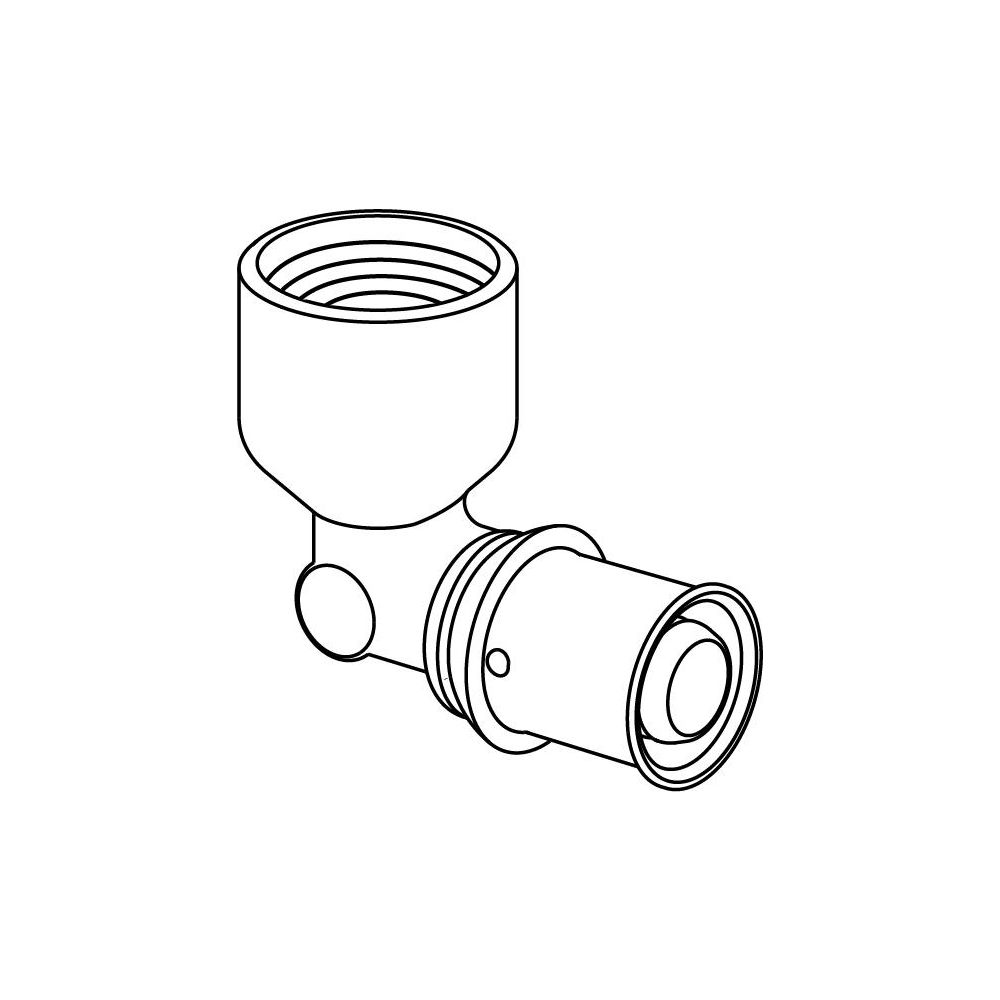

Die Winkelmuffe ist einteilig ausgeführt und verfügt über einen 90-Grad-Winkel. Anschluss 1 ist eine Pressmuffe mit einem Rohraußendurchmesser von 16 mm, einer Länge von 38 mm und einer Arbeitslänge von 18 mm. Anschluss 2 ist ein zylindrisches Innengewinde (BSPT-Rp nach ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll (15 mm), einer Länge von 33 mm und einer Arbeitslänge von 18 mm. Die Verbindung ist nicht exzentrisch und nicht reduzierend.

Wie wird die Montage und Sicherheit der Verbindung sichergestellt?

Die Pressverbindung erfolgt radial und ist längskraftschlüssig, was eine hohe Zugfestigkeit von mehr als 1600 N sicherstellt. Die Presshülse ist fixiert und verfügt über eine sichere Pressbackenführung. Die Verpressung ist durch eine spezielle Kennzeichnung sichtbar, die vor und während der Dichtheitsprüfung mit 150 mbar Überdruck anzeigt, ob die Verbindung korrekt ausgeführt wurde. Das Pressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht und beschleunigt.

Für welche Anwendungsbereiche und Betriebsbedingungen ist die Winkelmuffe geeignet?

Die Winkelmuffe ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein maximaler Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden.

Welche Zertifikate und Qualitätsmerkmale besitzt die Winkelmuffe?

Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet und erfüllt die Anforderungen der Migrationsprüfung gemäß DIN EN 12873-1. Die Materialien entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Dichtungen erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblattes W 270. Die Verbindung ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Technische Daten

• Form: Winkel 90 Grad
• Anschluss 1: Pressmuffe, 16 mm Außendurchmesser
• Anschluss 2: Innengewinde zylindrisch Rp 1/2 Zoll (15 mm)
• Länge Anschluss 1: 38 mm
• Länge Anschluss 2: 33 mm
• Arbeitslänge Anschluss 1: 18 mm
• Arbeitslänge Anschluss 2: 18 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR)
• Dichtungsmaterial: EPDM
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: mehr als 1600 N

Die Uponor S-Press Plus Winkelmuffe bietet eine sichere und langlebige Verbindungslösung für Verbundrohrsysteme in Trinkwasser- und Heizungsinstallationen. Mit ihrer hochwertigen Messinglegierung, der zuverlässigen Pressverbindung und den geprüften Dichtungen erfüllt sie hohe Anforderungen an Hygiene und Korrosionsschutz. Die kompakte Bauform und die einfache Montage machen sie zu einer effizienten Wahl für Installationen mit einem Nenndurchmesser von 16 mm und einem Innengewinde von 1/2 Zoll.
