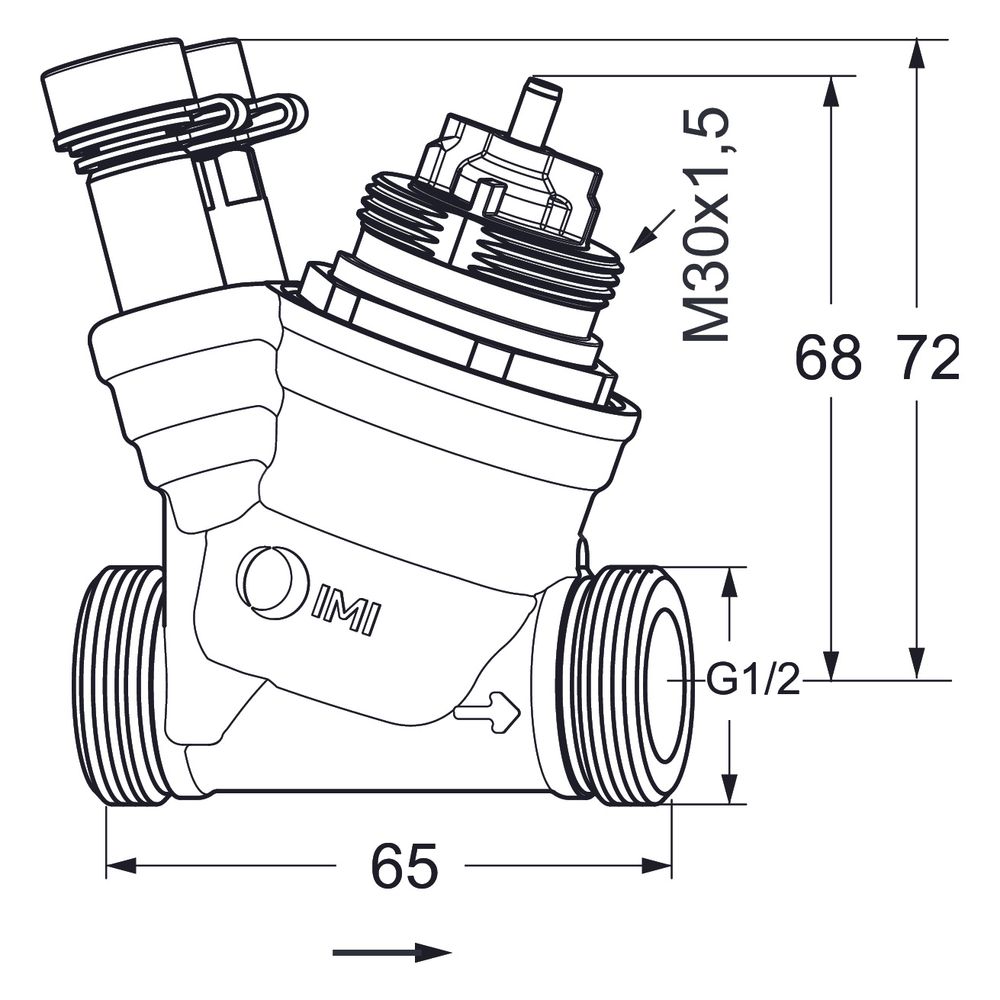

IMI TA Regulierventil TA-Nano Plus, Außengewinde druckunabhängig, DN 10 Normal Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Einregulierventil, das für den Einsatz in Heizungs- und Kältesystemen konzipiert wurde. Mit seiner schlanken und kompakten Bauform sowie integrierten Messnippeln ermöglicht es eine präzise hydronische Regelung und vielfältige Diagnosemöglichkeiten. Es ist ideal für Anwendungen, bei denen eine exakte Durchflusskontrolle und eine zuverlässige Leistung über die gesamte Produktlebensdauer erforderlich sind.

Wie wird eine präzise hydronische Regelung erreicht?

Das TA-Nano Plus stellt eine optimale Leistung über die gesamte Produktlebensdauer sicher. Durch den einstellbaren maximalen Durchfluss können individuelle Durchflussmengen festgelegt werden, was zu hohe Durchflüsse verhindert und eine exakte hydronische Regelung ermöglicht. Die lineare Regel-Charakteristik und ein Ventilhub von 4 mm unterstützen eine feinfühlige Steuerung.

Welche Mess- und Diagnosefunktionen bietet das Ventil?

Das Ventil ist mit Messnippeln ausgestattet, die die Messung von Durchfluss, Temperatur und Druckverlust direkt am Gerät erlauben. In Kombination mit Einregulierungscomputern sind umfassende Messmethoden und Diagnosen möglich, was eine detaillierte Systemanalyse und Optimierung der Anlage vereinfacht.

Wie erfolgt die Einstellung und Montage des Ventils?

Die Durchflusseinstellung kann einfach per Hand direkt am Produkt vorgenommen werden. Die Einstellung des maximalen Durchflusses verhindert ein Überangebot bei kleinen Verbrauchern. Eine sichtbare Ventilvoreinstellung bei montiertem Antrieb und eine Farbkennzeichnung erleichtern die Identifikation. Die Montage ist in allen Montagelagen möglich. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und eine Spülfunktion ist ebenfalls integriert. Der Stellantrieb-Anschluss ist als M30 x 1,5 ausgeführt.

Welche Materialien ermöglichen Langlebigkeit und Korrosionsbeständigkeit?

Das Ventilgehäuse des TA-Nano Plus besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, ergänzt durch eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM. Diese Materialwahl trägt zur hohen Beständigkeit und Dichtheit des Ventils bei, welches dichtschließend (Klasse VI entsprechend EN 60534-4) ist.

Technische Daten

• Nenndurchmesser: DN 10
• Anschlüsse: Außengewinde G 1/2 (ISO 228-1)
• Durchfluss (q max): 19-190 l/h (stufenlos einstellbar)
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Nenndruck: PN 25
• Ventilhub: 4 mm
• Anschluss Stellantrieb: M30 x 1,5
• Werkstoff Gehäuse: AMETAL-C
• Klappencharakteristik: linear

Das IMI TA Regulierventil TA-Nano Plus ist eine zuverlässige Lösung für die präzise hydronische Regelung in Heizungs- und Kältesystemen. Mit einem stufenlos einstellbaren Durchfluss von 19-190 l/h, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C bietet es eine langlebige und flexible Performance. Die integrierten Messnippel und die einfache Handhabung unterstreichen seine Funktionalität für vielfältige Anwendungen.
