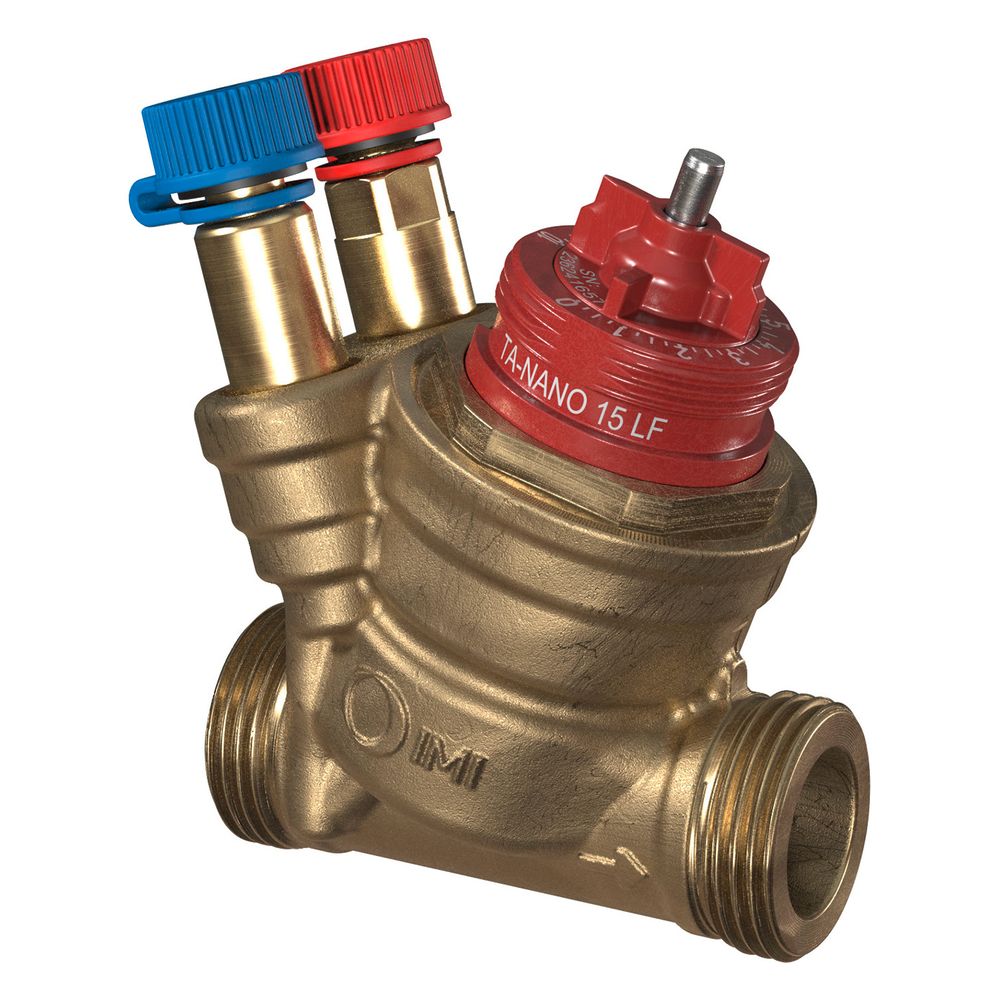

IMI TA Regulierventil TA-Nano Plus, Außengewinde druckunabhängig, DN 15 Low Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Einregulierventil für Heizungs- und Kältesysteme. Ausgestattet mit Messnippeln, ermöglicht es eine präzise hydronische Regelung und vielfältige Messungen sowie Diagnosen in Kombination mit Einregulierungscomputern.

Wie unterstützt das TA-Nano Plus eine präzise hydronische Regelung?

Das druckunabhängige Regel- und Regulierventil TA-Nano Plus von IMI TA stellt eine optimale Leistung über die gesamte Produktlebensdauer sicher. Der einstellbare maximale Durchfluss ermöglicht individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Die einfache Durchflusseinstellung erfolgt per Hand. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, was eine einfache Ventilidentifikation durch Farbkennzeichnung unterstützt.

Welche Mess- und Diagnosemöglichkeiten bietet das Ventil?

Das Ventil ist mit Messnippeln ausgestattet, die zur Messung von Durchfluss, Temperatur und Druckverlust dienen. In Kombination mit Einregulierungscomputern ermöglicht das TA-Nano Plus vielfältige Messmethoden und Diagnosen.

Welche Konstruktions- und Installationsmerkmale zeichnen das Ventil aus?

Das TA-Nano Plus verfügt über eine schlanke und kompakte Bauform und kann in allen Montagelagen installiert werden. Eine Absperrung ist ohne Werkzeug durchführbar, und eine Spülfunktion ist ebenfalls vorhanden. Das Ventil schließt dicht gemäß Klasse VI nach EN 60534-4. Der Stellantrieb-Anschluss beträgt M30x1,5, der Ventilhub 4 mm und die Regel-Charakteristik ist linear.

Aus welchen Materialien besteht das TA-Nano Plus und für welche Medien ist es geeignet?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl, der Ventileinsatz aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, ergänzt durch eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM. Das Ventil ist zudem für den Einsatz mit Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 15
• Anschlüsse: Außengewinde G 3/4 (ISO 228)
• Volumenstrom (q max): 29-290 l/h
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Nenndruck: PN 25
• Stellantrieb-Anschluss: M30x1,5
• Ventilhub: 4 mm
• Bauhöhe: 110 mm

Das IMI TA Regulierventil TA-Nano Plus bietet eine zuverlässige Lösung für die präzise hydronische Regelung in Heizungs- und Kältesystemen. Mit einem stufenlos einstellbaren Volumenstrom von 29-290 l/h, einem Nenndruck von PN 25 und einer Betriebstemperatur von -10 °C bis +120 °C ermöglicht es eine effiziente und flexible Anpassung. Die robuste Bauweise aus AMETAL-C und die integrierten Messnippel für Durchfluss, Temperatur und Druckverlust unterstreichen die hohe Funktionalität und Langlebigkeit dieses Ventils.
