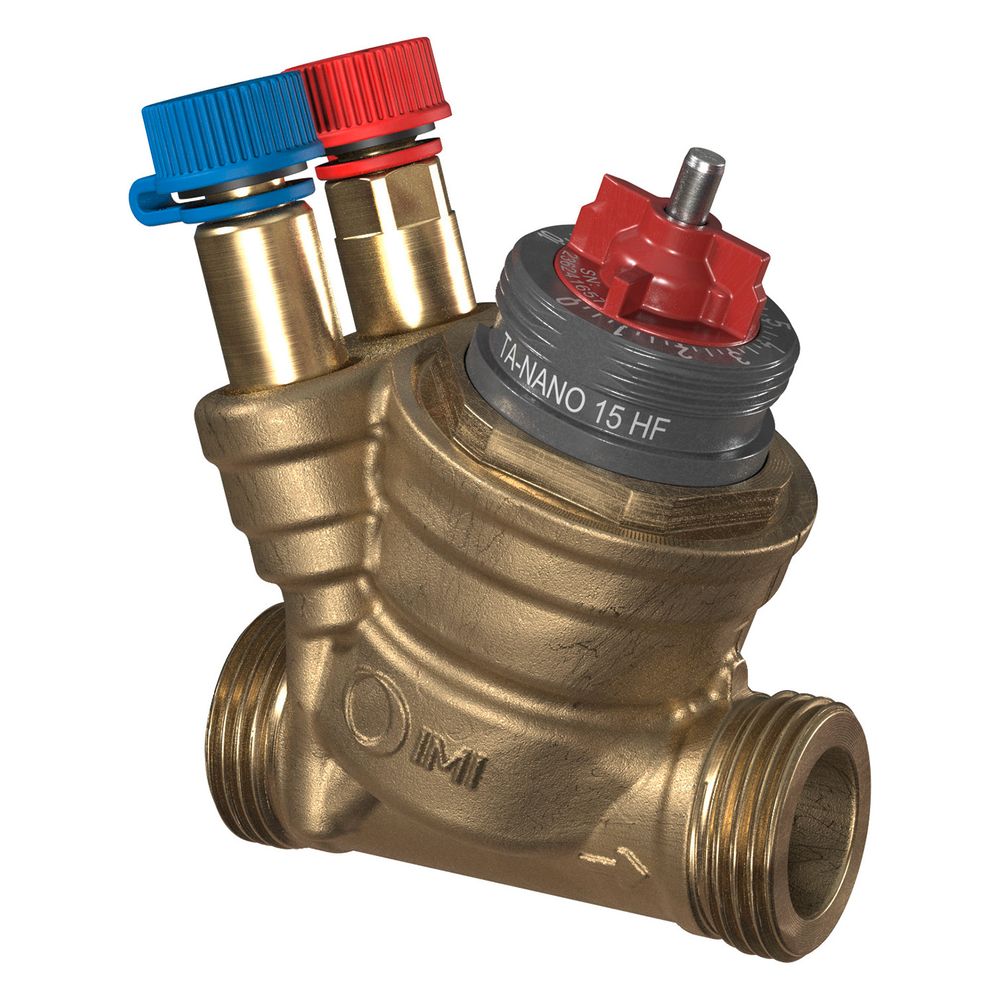

IMI TA Regulierventil TA-Nano Plus, Außengewinde druckunabhängig, DN 15 High Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Regulierventil für den Einsatz in Heizungs- und Kältesystemen. Ausgestattet mit Messnippeln, ermöglicht es eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss und verhindert so ein Überangebot. Die schlanke und kompakte Bauform sowie die Möglichkeit zur Durchführung vielfältiger Messungen und Diagnosen in Kombination mit Einregulierungscomputern machen es zu einer vielseitigen Lösung.

Wie wird eine optimale Leistung sichergestellt?

Das druckunabhängige Regel- und Einregulierventil TA-Nano Plus von IMI TA ist darauf ausgelegt, eine optimale Leistung über die gesamte Produktlebensdauer zu ermöglichen. Der einstellbare maximale Durchfluss erlaubt individuelle Durchflussmengen und verhindert zu hohe Durchflüsse, was eine exakte hydronische Regelung in Heizungs- und Kältesystemen sicherstellt. Eine lineare Regel-Charakteristik unterstützt diese präzise Steuerung.

Welche Mess- und Diagnosemöglichkeiten bietet das Ventil?

Das Ventil TA-Nano Plus verfügt über integrierte Messnippel, die die Messung von Durchfluss, Temperatur und Druckverlust ermöglichen. In Verbindung mit Einregulierungscomputern können umfassende Messmethoden und Diagnosen durchgeführt werden. Die Ventilvoreinstellung bleibt auch bei montiertem Antrieb sichtbar, was die Identifikation durch Farbkennzeichnung vereinfacht.

Welche Funktionen erleichtern die Handhabung und Installation?

Eine einfache Durchflusseinstellung ist per Hand möglich. Die Einstellung des maximalen Durchflusses verhindert ein Überangebot bei kleinen Verbrauchern. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und das Ventil bietet eine Spülfunktion. Es ist dichtschließend gemäß Klasse VI nach EN 60534-4 und ermöglicht die Montage in allen Lagen. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

Aus welchen Materialien besteht das Ventil und welche Anschlüsse sind vorhanden?

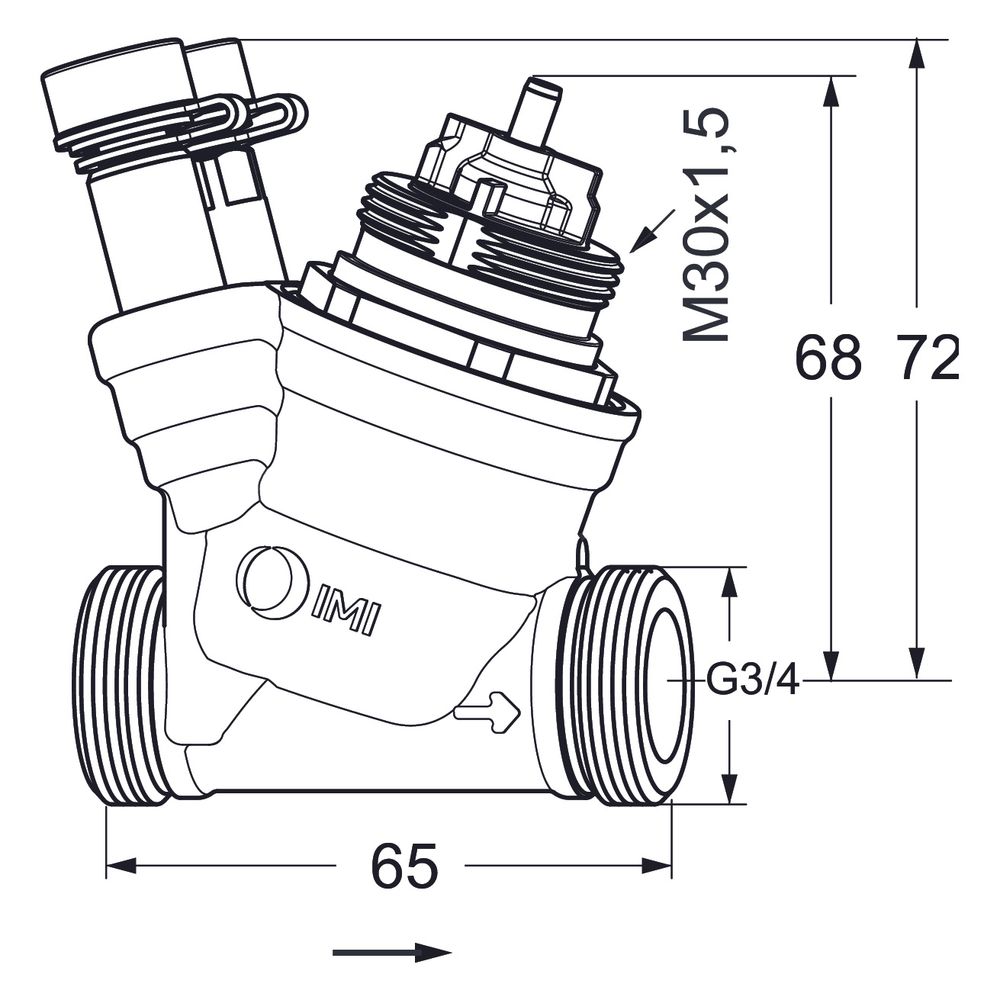

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine O-Ring-Dichtung aus EPDM sichert die Spindel. Die Feder ist aus rostfreiem Stahl und die Membrane aus EPDM. Das Ventil besitzt Außengewinde nach ISO 228 und einen Stellantrieb-Anschluss M30x1,5.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 20 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Einstellbarer Durchfluss (q max): 105-1050 l/h
• Ventilhub: 4 mm
• Anschluss Stellantrieb: M30 x 1,5
• Regel-Charakteristik: linear
• Werkstoff Gehäuse: AMETAL-C
• Außengewinde: nach ISO 228

Das IMI TA Regel- und Regulierventil TA-Nano Plus bietet eine zuverlässige und präzise hydronische Regelung für Heizungs- und Kältesysteme. Mit einem Nenndurchmesser von DN 15, einer Druckstufe von PN 25 und einem einstellbaren Durchflussbereich von 105-1050 l/h ist es eine robuste Lösung. Die Möglichkeit zur Messung von Durchfluss, Temperatur und Druckverlust sowie die einfache Handhabung unterstreichen die Funktionalität dieses Ventils und seine Langlebigkeit.
