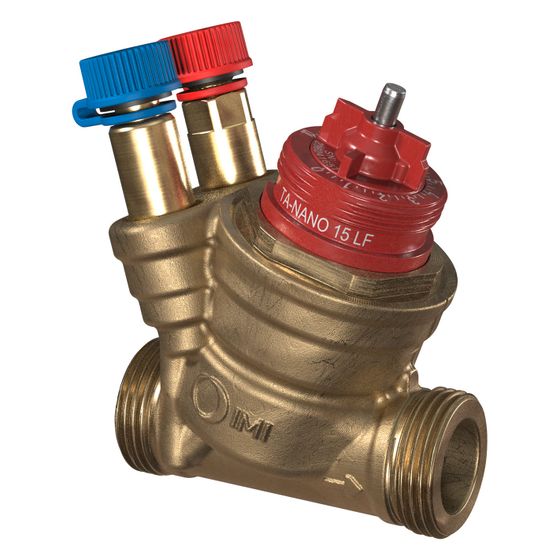

IMI TA Regulierventil TA-Nano Plus, Außengewinde druckunabhängig, DN 20 Normal Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Einregulierventil mit Außengewinde und Messnippel, konzipiert für den Einsatz in Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 20 Normal Flow ermöglicht es eine exakte hydronische Regelung durch einen individuell einstellbaren maximalen Durchfluss.

Wie funktioniert die präzise Regelung des TA-Nano Plus?

Das TA-Nano Plus sichert eine optimale Leistung über die gesamte Produktlebensdauer. Der einstellbare maximale Durchfluss kann stufenlos von 110 bis 1100 l/h eingestellt werden. Dies ermöglicht individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und unterstützt so eine exakte hydronische Regelung. Das Ventil arbeitet mit einer linearen Regel-Charakteristik und verfügt über eine mechanische Druckkompensation.

Welche Mess- und Diagnosemöglichkeiten bietet das Ventil?

Ausgestattet mit Messnippeln, ermöglicht das TA-Nano Plus vielfältige Messungen und Diagnosen von Durchfluss, Temperatur und Druckverlust in Kombination mit Einregulierungscomputern. Eine integrierte Spülfunktion unterstützt den Betrieb. Die Absperrung des Ventils kann ohne Werkzeug durchgeführt werden.

Welche Vorteile bietet die Bauweise und Montage?

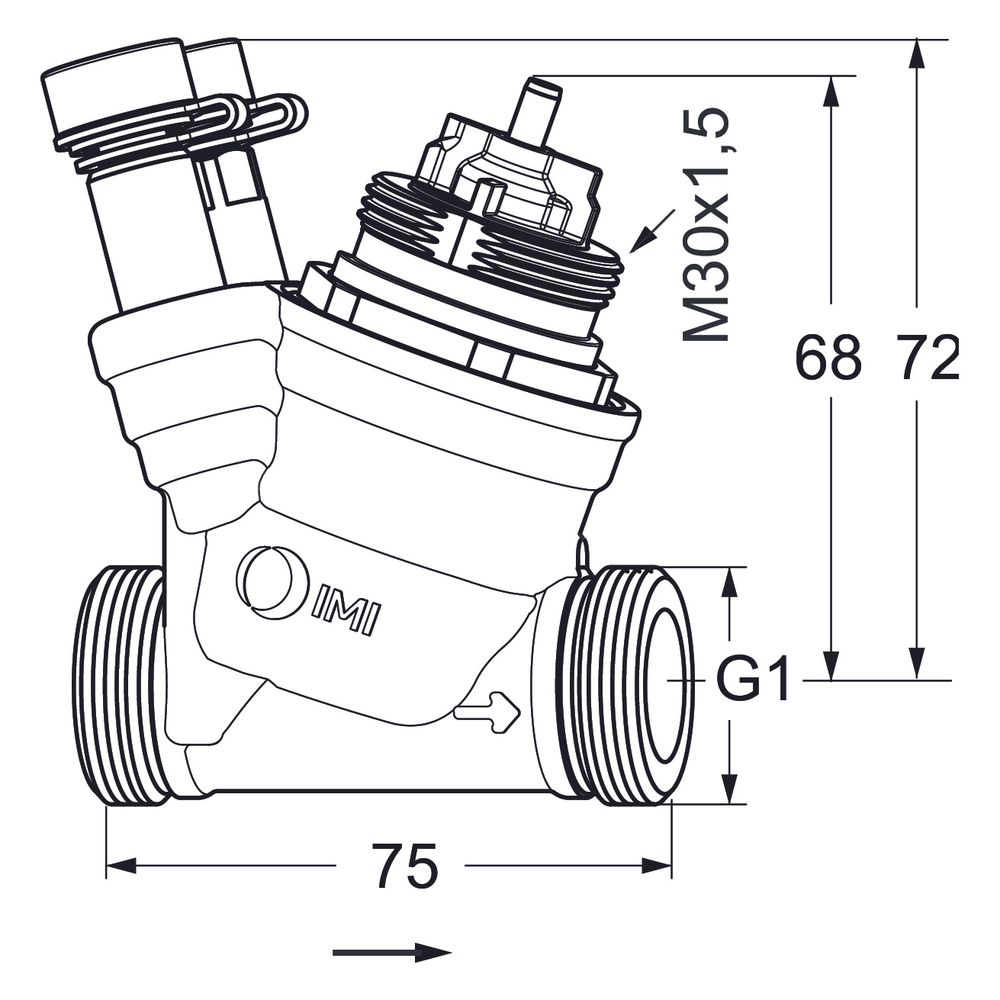

Das Ventil zeichnet sich durch eine schlanke und kompakte Bauform aus. Die Montage ist in allen Lagen möglich, wobei der Zugang zu allen Funktionen auf der Stellantrieb-Seite liegt. Der Stellantrieb-Anschluss ist M30x1,5 und der Ventilhub beträgt 4 mm. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, und eine Farbkennzeichnung erleichtert die Identifikation.

Aus welchen Materialien besteht das TA-Nano Plus?

Das Ventilgehäuse ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl, während der Ventileinsatz aus AMETAL und der Kegel aus PPS gefertigt sind. Eine O-Ring-Dichtung aus EPDM an der Spindel und eine EPDM-Membrane sorgen für Dichtheit. Die Feder ist ebenfalls aus rostfreiem Stahl.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 25
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Volumenstrom (q max): 110 - 1100 l/h
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 18 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Anschluss Bedienungselement: M30 x 1,5
• Ventilhub: 4 mm
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regulierventil TA-Nano Plus bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem stufenlos einstellbaren Volumenstrom von 110 bis 1100 l/h, einem maximalen Differenzdruck von 600 kPa und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ist es ein vielseitiges Bauteil für effiziente Anlagen.
