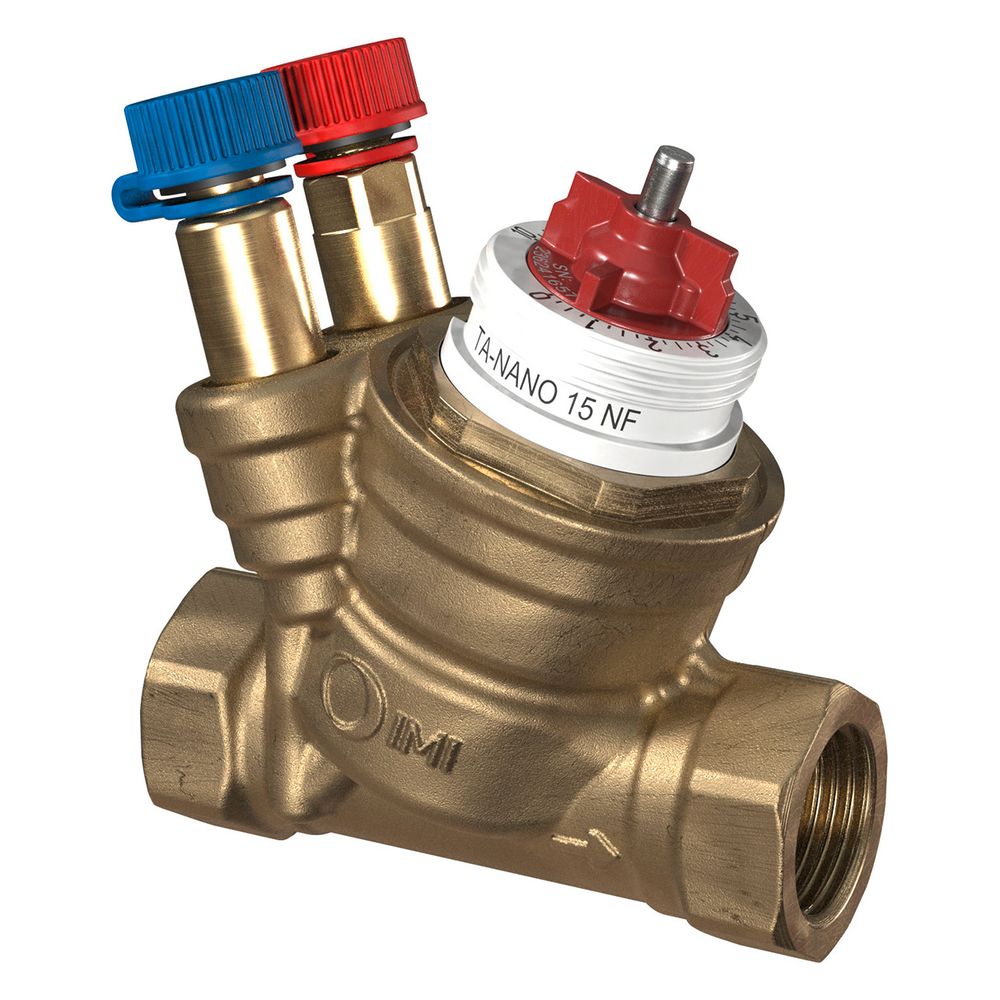

IMI TA Regulierventil TA-Nano Plus, Innengewinde druckunabhängig, DN 15 Normal Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Regulierventil für Heizungs- und Kältesysteme. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ist mit Messnippeln zur präzisen Erfassung von Durchfluss, Temperatur und Druckverlust ausgestattet. Die Dimension DN 15 Normal Flow mit Innengewinde ermöglicht eine vielseitige Integration in entsprechende Anlagen.

Was zeichnet das IMI TA TA-Nano Plus aus?

Das druckunabhängige Regel- und Einregulierventil TA-Nano Plus von IMI TA ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer. Seine schlanke und kompakte Bauform erleichtert die Installation in verschiedenen Systemen. Das Ventil ist mit Messnippeln ausgestattet, die eine präzise Messung von Durchfluss, Temperatur und Druckverlust ermöglichen. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen durchführbar.

Wie funktioniert die präzise hydronische Regelung?

Der einstellbare maximale Durchfluss des TA-Nano Plus ermöglicht individuelle Durchflussmengen und verhindert ein Überangebot bei kleinen Verbrauchern, wodurch eine exakte hydronische Regelung erreicht wird. Die Durchflusseinstellung kann einfach per Hand vorgenommen werden. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar, was eine einfache Ventilidentifikation durch Farbkennzeichnung unterstützt. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und das Ventil verfügt über eine Spülfunktion. Es ist dichtschließend gemäß Klasse VI entsprechend EN 60534-4.

Welche Materialien und Konstruktionsmerkmale bietet das Ventil?

Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, die Feder aus rostfreiem Stahl und die Membrane aus EPDM. Der Stellantrieb-Anschluss ist M30x1,5, und der Ventilhub beträgt 4 mm mit einer linearen Regel-Charakteristik. Die Montage ist in allen Montagelagen möglich, und der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

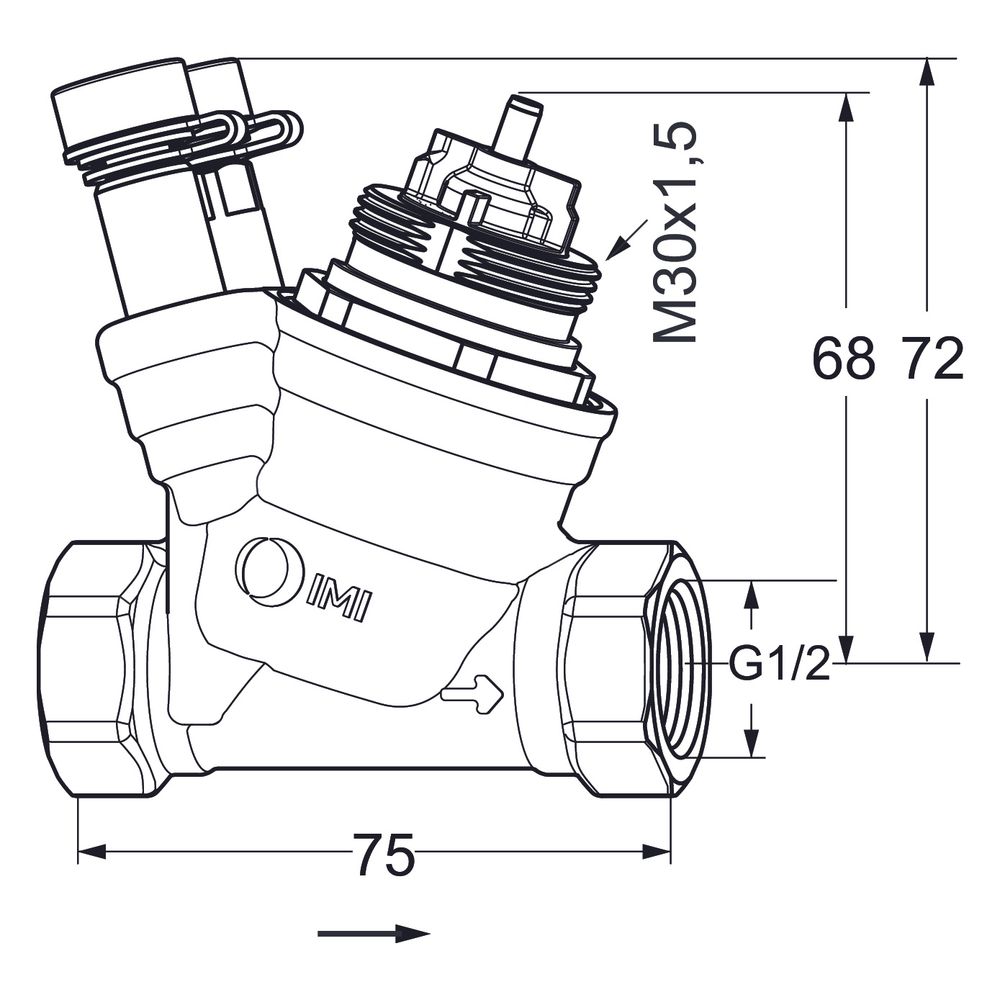

Technische Daten

• Nenndurchmesser: DN 15
• Anschlüsse: Innengewinde G 1/2 (konisch BSPT-Rc nach ISO 7-1 / EN 10226-1)
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Durchfluss (q max): 55-550 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Ventilhub: 4 mm
• Anschluss Bedienungselement: M30 x 1,5
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Plus ist eine präzise und zuverlässige Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem Nenndruck von PN 25, einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C und einem einstellbaren Durchfluss von 55-550 l/h ist es für vielfältige Anwendungen geeignet und unterstützt eine effiziente Systemleistung.
