IMI TA Regulierventil TA-Nano Plus, Innengewinde druckunabhängig, DN 20 Normal Flow, mit Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano Plus ist ein druckunabhängiges Ventil mit Innengewinde, ausgelegt für DN 20 Normal Flow und ausgestattet mit Messnippeln. Es ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer und eine exakte hydronische Regelung durch einen einstellbaren maximalen Durchfluss. Die schlanke und kompakte Bauform integriert Messnippel zur präzisen Erfassung von Durchfluss, Temperatur und Druckverlust, was in Kombination mit Einregulierungscomputern vielfältige Messungen und Diagnosen unterstützt.

Wie wird eine präzise Regelung und Durchflusskontrolle sichergestellt?

Das IMI TA TA-Nano Plus arbeitet als druckunabhängiges Regel- und Regulierventil. Der einstellbare maximale Durchfluss ermöglicht die Festlegung individueller Durchflussmengen und verhindert ein Überangebot, insbesondere bei kleinen Verbrauchern. Dies trägt zu einer exakten hydronischen Regelung bei und stellt eine effiziente Funktion des Systems sicher.

Welche Mess- und Diagnosefunktionen bietet das Ventil?

Das Ventil ist mit Messnippeln ausgestattet, die eine präzise Messung von Durchfluss, Temperatur und Druckverlust ermöglichen. In Kombination mit Einregulierungscomputern lassen sich umfassende Messmethoden und Diagnosen durchführen. Dies unterstützt die Überwachung und Optimierung der Systemleistung.

Welche Vorteile bietet die Handhabung und Montage?

Die Durchflusseinstellung erfolgt einfach per Hand. Eine sichtbare Ventilvoreinstellung und Farbkennzeichnung erleichtern die Identifikation, auch wenn ein Antrieb montiert ist. Die Absperrung kann ohne Werkzeug durchgeführt werden, und eine Spülfunktion ist integriert. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4 und kann in allen Montagelagen installiert werden. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse des IMI TA TA-Nano Plus besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM, eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM ergänzen die hochwertige Materialauswahl. Das Außengewinde entspricht ISO 7.

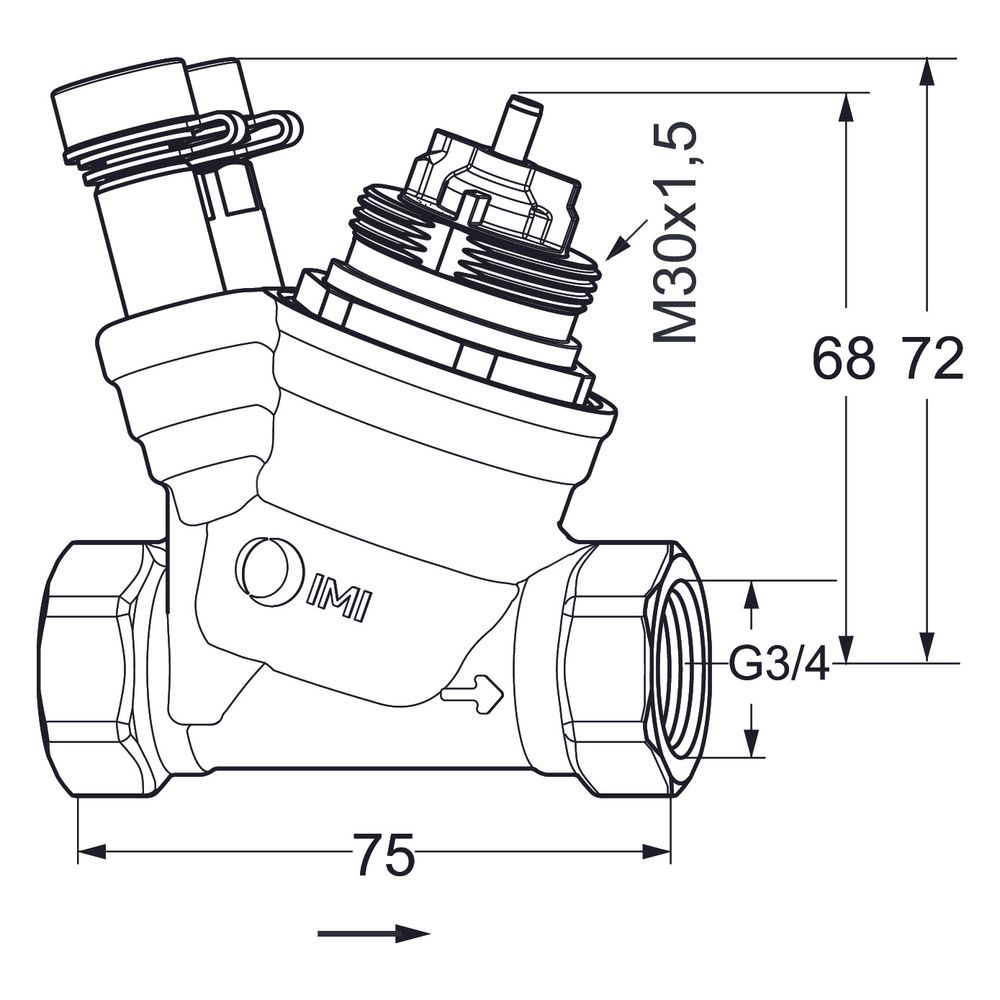

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 18 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Durchfluss (q max): 110-1100 l/h
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30x1,5
• Anschlüsse: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Klappencharakteristik: linear

Das IMI TA TA-Nano Plus Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise hydronische Regelung in Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 20 und einem einstellbaren Durchflussbereich von 110 bis 1100 l/h ermöglicht es eine effiziente Systemsteuerung. Die robuste Bauweise aus AMETAL-C und der breite Betriebstemperaturbereich von -10 °C bis +120 °C unterstreichen die Leistungsfähigkeit dieses Ventils, ergänzt durch die Möglichkeit zur Messung von Durchfluss, Temperatur und Druckverlust mittels Messnippel.
