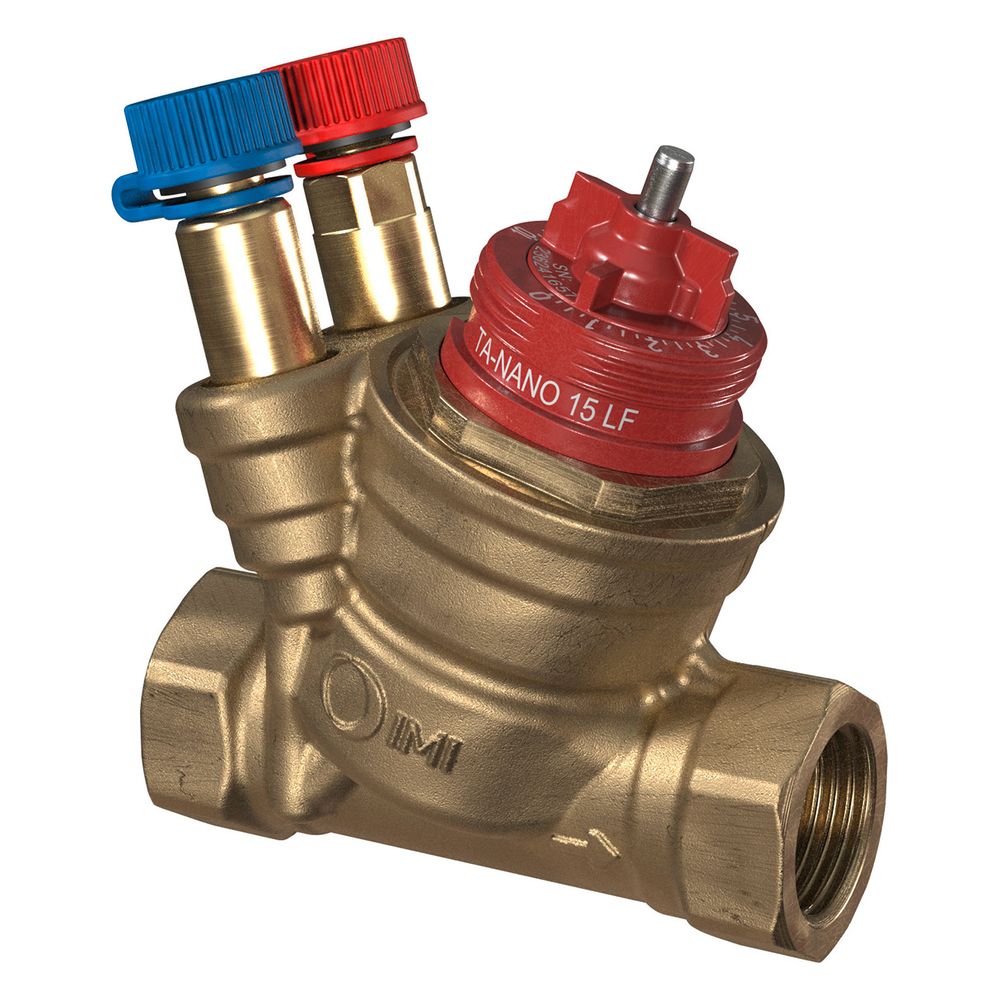

IMI TA Regulierventil TA-Nano Plus, Innengewinde druckunabhängig, DN 15 Low Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Einregulierventil mit Innengewinde, speziell für Heizungs- und Kältesysteme konzipiert. In der Dimension DN 15 Low Flow und ausgestattet mit Messnippeln, ermöglicht es eine präzise hydronische Regelung. Die schlanke und kompakte Bauform sowie der einstellbare maximale Durchfluss, der zu hohe Durchflüsse verhindert, stellen eine optimale Leistung über die gesamte Produktlebensdauer sicher.

Wie wird eine optimale Leistung sichergestellt?

Das TA-Nano Plus von IMI TA ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer. Durch den einstellbaren maximalen Durchfluss lassen sich individuelle Durchflussmengen festlegen. Dies verhindert ein Überangebot bei kleinen Verbrauchern und trägt zu einer präzisen hydronischen Regelung bei. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen möglich.

Welche Mess- und Diagnosefunktionen bietet das Ventil?

Das TA-Nano Plus Ventil ist mit Messnippeln ausgestattet, die zur Messung von Durchfluss, Temperatur und Druckverlust dienen. Diese Funktionen unterstützen die präzise Überwachung und Einstellung des Systems. Weiterführende Messmethoden und Diagnosen können effizient mit Einregulierungscomputern durchgeführt werden.

Wie erfolgt die Durchflusseinstellung und Begrenzung?

Die Durchflusseinstellung erfolgt einfach per Hand direkt am Produkt. Der einstellbare maximale Durchfluss ermöglicht eine Anpassung an individuelle Durchflussmengen und verhindert ein Überangebot bei kleinen Verbrauchern. Die Ventilvoreinstellung ist sichtbar, wenn der Antrieb montiert ist, und die einfache Ventilidentifikation erfolgt mit Farbkennzeichnung. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und das Ventil verfügt über eine Spülfunktion.

Welche Materialien und technischen Eigenschaften zeichnen das Ventil aus?

Das Ventilgehäuse des TA-Nano Plus besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C. Die Spindel ist aus rostfreiem Stahl gefertigt, während der Ventileinsatz aus AMETAL und der Kegel aus PPS bestehen. Eine Spindeldichtung durch einen O-Ring aus EPDM sowie eine Membrane aus EPDM und eine Feder aus rostfreiem Stahl ergänzen die robuste Konstruktion. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4 und weist eine lineare Regel-Charakteristik mit einem Ventilhub von 4 mm auf. Die Montage ist in allen Montagelagen möglich. Der Stellantrieb-Anschluss ist M30x1,5. Die Anschlüsse sind als Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) ausgeführt.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: Innengewinde G 1/2 (konisch BSPT-Rc nach ISO 7-1 / EN 10226-1)
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 15 kPa
• Einstellbarer Volumenstrom (q max): 29-290 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Klappencharakteristik: linear
• Stellantrieb-Anschluss: M30 x 1,5
• Ventilhub: 4 mm

Das IMI TA Regulierventil TA-Nano Plus bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit seinem Nenndurchmesser von DN 15 und einem einstellbaren Durchflussbereich von 29-290 l/h ermöglicht es eine effiziente Systemoptimierung. Die robuste Bauweise aus AMETAL-C, die einfache Handhabung und die Möglichkeit zur Messung von Durchfluss, Temperatur und Druckverlust unterstreichen die Funktionalität dieses Ventils für vielfältige Anwendungen.
