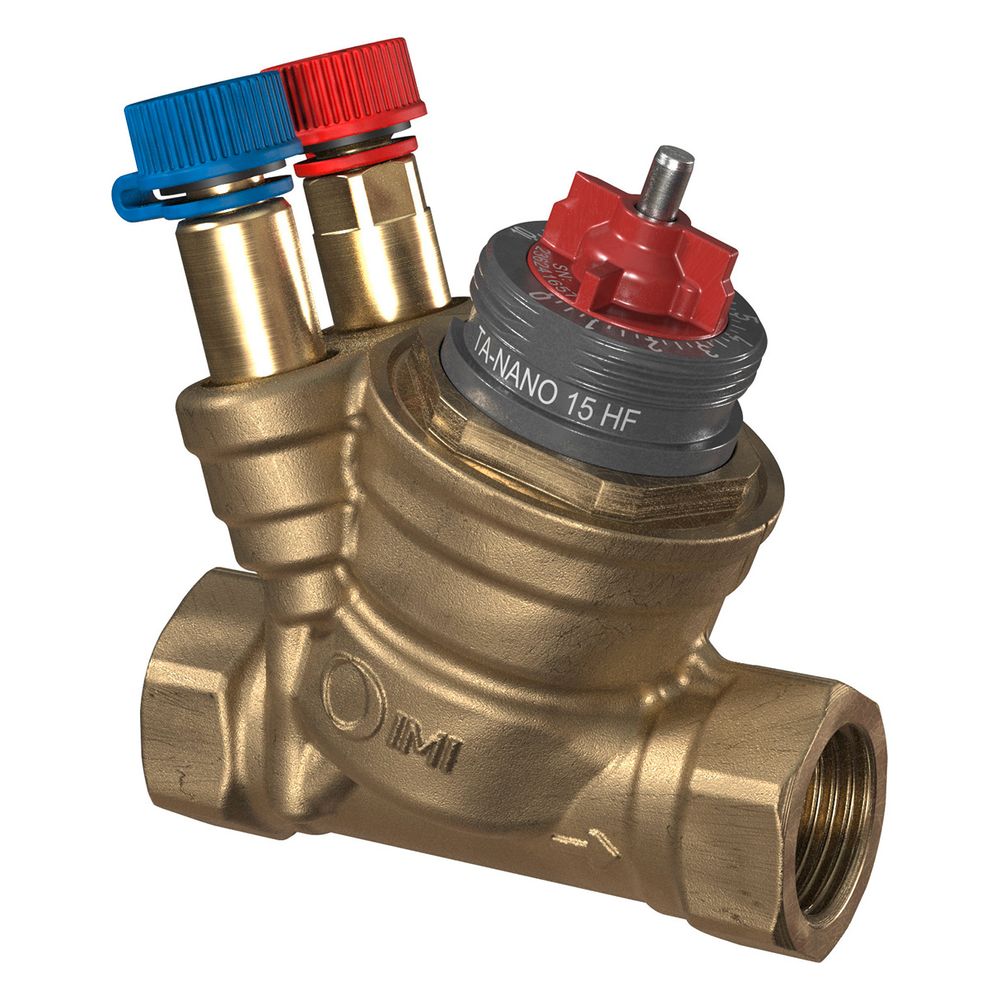

IMI TA Regulierventil TA-Nano Plus, Innengewinde druckunabhängig, DN 15 High Flow, mit Messnippel

Das IMI TA Regulierventil TA-Nano Plus ist ein druckunabhängiges Regel- und Regulierventil mit Innengewinde, das speziell für Heizungs- und Kältesysteme entwickelt wurde. Mit seiner schlanken und kompakten Bauform sowie integrierten Messnippeln ermöglicht es eine exakte hydronische Regelung. Das Ventil ist für einen Nenndurchmesser von DN 15 ausgelegt und bietet eine präzise Durchflussregelung.

Wie sorgt das TA-Nano Plus für präzise Regelung?

Das druckunabhängige Regel- und Einregulierventil TA-Nano Plus ermöglicht eine optimale Leistung über die gesamte Produktlebensdauer. Der einstellbare maximale Durchfluss erlaubt individuelle Durchflussmengen, verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen von Durchfluss, Temperatur und Druckverlust möglich. Die einfache Durchflusseinstellung erfolgt per Hand, wobei die Ventilvoreinstellung auch bei montiertem Antrieb sichtbar ist und eine Farbkennzeichnung die Identifikation erleichtert.

Welche Konstruktionsmerkmale und Materialien zeichnen das Ventil aus?

Das Ventilgehäuse des TA-Nano Plus besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM und eine EPDM-Membrane stellen die Dichtheit sicher. Die Absperrung kann ohne Werkzeug durchgeführt werden, und eine Spülfunktion ist integriert. Das Ventil ist dichtschließend (Klasse VI entsprechend EN 60534-4) und kann in allen Montagelagen installiert werden. Der Stellantrieb-Anschluss ist M30x1,5, der Ventilhub beträgt 4 mm und die Regel-Charakteristik ist linear. Es ist zudem für den Einsatz mit Glykol und anderen Flüssigkeiten geeignet.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 20 kPa
• Volumenstrom: 105 - 1050 l/h
• Betriebstemperatur: -10 °C bis +120 °C
• Anschluss Bedienungselement: M30 x 1,5
• Hublänge: 4 mm
• Anschlüsse: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Plus Regel- und Regulierventil bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem einstellbaren Volumenstrom von 105 bis 1050 l/h, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ist es vielseitig einsetzbar. Die robuste Bauweise aus AMETAL-C und die integrierten Messnippel unterstreichen die hohe Funktionalität und Langlebigkeit dieses druckunabhängigen Ventils.
