Helios RDW EC 180 Horizontal-Dachventilator DN 180, 1-PH 230V, EC-Motor, 560m3/h, 150W

Der Helios RDW EC 180 Horizontal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter mit einem modernen EC-Motor. Er zeichnet sich durch ein wirkungsgradoptimiertes, seewasserbeständiges Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus. Mit einem Volumenstrom von 560 m³/h und einer Leistung von 150 W ist er ideal für die effiziente Belüftung von Gebäuden, bei denen eine zuverlässige Luftförderung erforderlich ist.

Wie ist der Helios RDW EC 180 konstruiert?

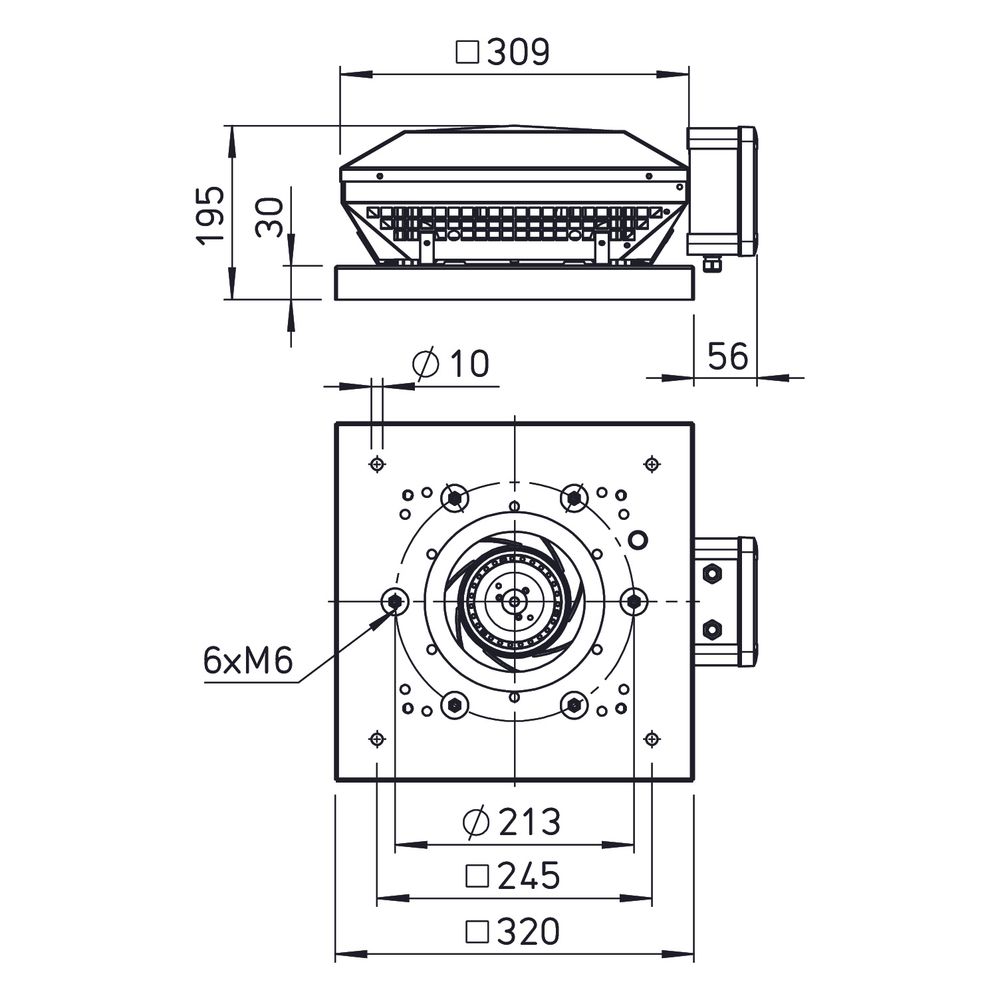

Der Dachventilator verfügt über ein robustes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse ausgestattet. Die Grundplatte ermöglicht die Befestigung von saugseitigem Zubehör mittels Gewindeschrauben, wobei das Lochbild der DIN 24155, Bl. 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite erfüllt die Anforderungen der DIN EN ISO 13857. Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Kunststoff versehen und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und effizienten Betrieb sicherstellt.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Im Helios RDW EC 180 ist ein energiesparender, drehzahlsteuerbarer EC-Außenläufermotor in geschlossener Bauart (Schutzart IP 44) verbaut. Dieser Motor erreicht höchste Wirkungsgrade, ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt sowohl den EC-Motor als auch die Elektronik. Der außenliegende Klemmenkasten ist in Schutzart IP 65 ausgeführt. Die Drehzahlsteuerung kann stufenlos über ein Potentiometer oder ein Universal-Regelsystem erfolgen.

Welche Leistungs- und Schalldaten zeichnen den Ventilator aus?

Der Horizontal-Dachventilator RDW EC 180 erreicht einen Volumenstrom von 560 m³/h bei 0 Pa und eine maximale Druckerhöhung von 338 Pa. Die Fördermitteltemperatur beträgt 50 °C, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl des Ventilators liegt bei 3820 1/min, und die aufgenommene Leistung beträgt 0,150 kW. Das Gerät wiegt 4,9 kg. Die Schalleistung beträgt 75 dB(A), und der Schalldruck in 4 m Entfernung liegt bei 57 dB(A). Elektrisch wird der Ventilator mit 230 Volt Spannung und einer Frequenz von 50 Hz betrieben, bei einer Stromaufnahme von 1,24 Amp. Die Isolierklasse ist F, und die allgemeine Schutzart ist IP 4x.

Technische Daten

• Volumenstrom bei 0 Pa: 560 m³/h
• Max. Druckerhöhung: 338 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 3820 1/min
• Aufgenommene Leistung: 0,150 kW
• Gewicht: 4,9 kg
• Schalleistung: 75 dB(A)
• Spannung: 230 Volt
• Schutzart Motor: IP 44
• Schutzart Klemmenkasten: IP 65

Der Helios RDW EC 180 Horizontal-Dachventilator bietet eine zuverlässige und energieeffiziente Lösung für die Dachlüftung. Mit einem Volumenstrom von 560 m³/h und einer aufgenommenen Leistung von 0,150 kW kombiniert er hohe Leistung mit geringem Energieverbrauch. Das robuste, seewasserbeständige Aluminiumgehäuse und der drehzahlsteuerbare EC-Motor mit Schutzart IP 44 stellen eine langlebige und anpassungsfähige Betriebsweise sicher.
