Helios RDW EC 200 Horizontal-Dachventilator DN 200, 1-PH 230V, EC-Motor, 1180m3/h, 129W

Der Helios RDW EC 200 Horizontal-Dachventilator ist ein leistungsstarker und energieeffizienter Dachlüfter mit EC-Motor. Er zeichnet sich durch ein wirkungsgradoptimiertes Aluminiumgehäuse und ein neu entwickeltes Hochleistungs-Radiallaufrad aus. Dieser horizontal ausblasende Ventilator ist für Anwendungen konzipiert, bei denen ein Volumenstrom von bis zu 1180 m³/h und eine drehzahlsteuerbare Entlüftung erforderlich sind.

Welche Konstruktionsmerkmale zeichnen den RDW EC 200 aus?

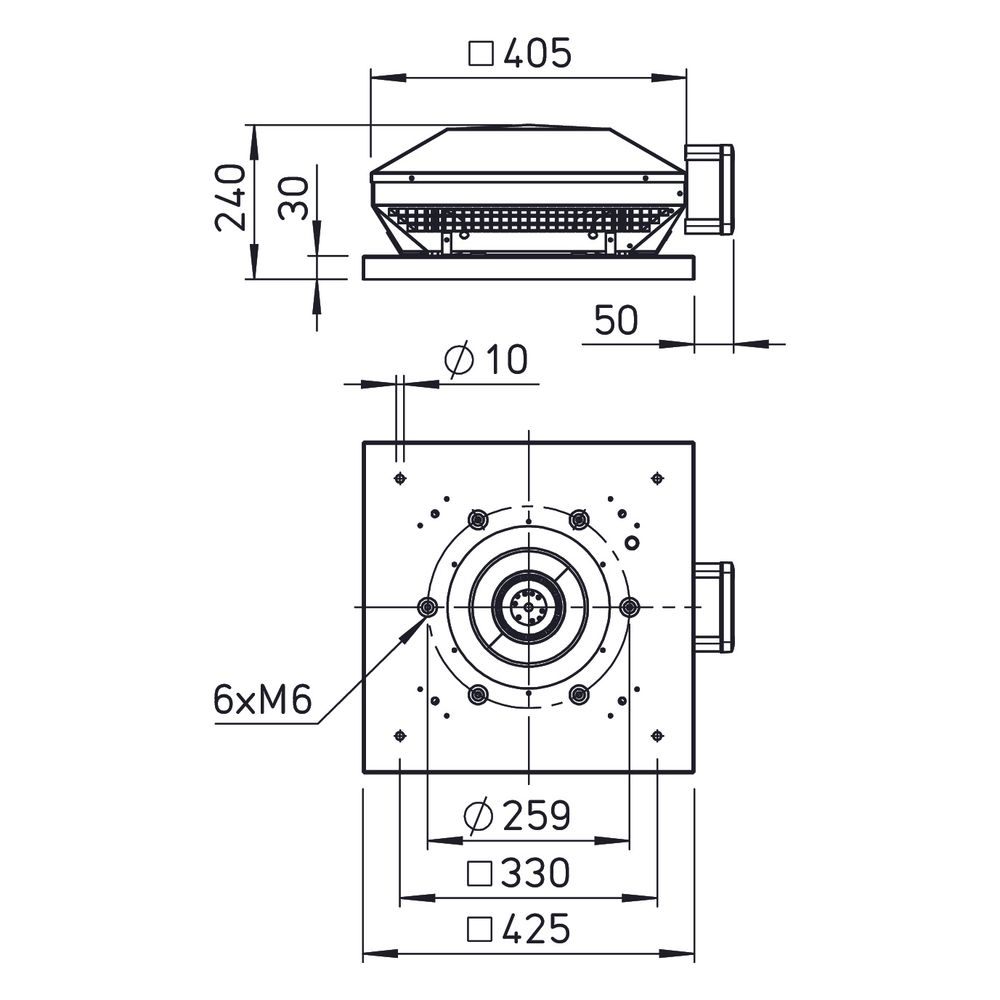

Der RDW EC 200 verfügt über ein seewasserbeständiges Aluminiumgehäuse mit integriertem Eingriffsschutz. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben ausgestattet, die die Befestigung von saugseitigem Zubehör gemäß Lochbild nach DIN 24155, Bl. 3 ermöglichen. Ein Schutzgitter ist serienmäßig an der Ausblasseite nach DIN EN ISO 13857 angebracht. Das Hochleistungs-Radial-Laufrad besitzt rückwärts gekrümmte Schaufeln aus verzinktem Stahlblech und ist dynamisch gewuchtet nach DIN ISO 1940-1.

Welche Motor- und Steuerungstechnik bietet der Dachventilator?

Der energiesparende und drehzahlsteuerbare EC-Außenläufermotor des RDW EC 200 ist in geschlossener Bauart ausgeführt und erreicht höchste Wirkungsgrade. Er ist kugelgelagert und mit einer Feuchteschutzisolation versehen, was einen wartungs- und funkstörungsfreien Betrieb sicherstellt. Die Schutzart IP 44 schützt den Motor vor Spritzwasser und Fremdkörpern. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik trägt zur Betriebssicherheit bei. Die stufenlose Drehzahlsteuerung kann entweder über ein Potentiometer oder ein Universal-Regelsystem erfolgen. Der Ventilator ist serienmäßig mit einem außenliegenden Klemmenkasten in Schutzart IP 65 ausgestattet, der eine sichere elektrische Verbindung ermöglicht.

Welche Leistungsdaten zeichnen den RDW EC 200 aus?

Der RDW EC 200 erreicht einen Volumenstrom von 1180 m³/h bei einem maximalen Druck von 590 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 50 °C. Die Drehzahl beträgt 2650 Umdrehungen pro Minute, bei einer Stromaufnahme von 0,93 Ampere und einer Versorgungsspannung von 230 Volt bei 50 Hz. Die Isolierklasse des Motors ist F.

Technische Daten

• Volumenstrom bei 0 Pa: 1180 m³/h
• Max. Druckerhöhung: 590 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 50 °C
• Drehzahl: 2650 1/min
• Aufgenommene Leistung: 0,129 kW
• Gewicht: 6,8 kg
• Schalleistung: 71 dB(A)
• Schalldruck in 4 m Entfernung: 57 dB(A)
• Spannung: 230 V
• Stromaufnahme: 0,93 A
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 44

Der Helios RDW EC 200 Horizontal-Dachventilator kombiniert ein wirkungsgradoptimiertes Aluminiumgehäuse mit einem leistungsstarken EC-Motor und einem dynamisch gewuchteten Radiallaufrad. Mit einer Leistung von 0,129 kW und einem Volumenstrom von 1180 m³/h bietet er eine effiziente und zuverlässige Lüftungslösung für horizontale Ausblasungen auf Dächern. Die Schutzart IP 44 und die robuste Bauweise aus seewasserbeständigem Aluminium ermöglichen einen langlebigen und sicheren Betrieb.
