Helios RDW EC 400 Horizontal-Dachventilator DN 400, 1-PH 230V, EC-Motor, 6695m3/h, 1,05kW

Der Helios RDW EC 400 Horizontal-Dachventilator ist ein leistungsstarker, horizontal ausblasender EC-Dachventilator mit einem Nennmaß von DN 400. Ausgestattet mit einem 1-phasigen 230V EC-Motor und einem Volumenstrom von 6695 m³/h bei 0 Pa, bietet dieses Gerät eine effiziente Lösung für diverse Lüftungsanwendungen. Die aufgenommene Leistung beträgt 1,05 kW.

Wie ist der Helios RDW EC 400 konstruiert und welche Materialien werden verwendet?

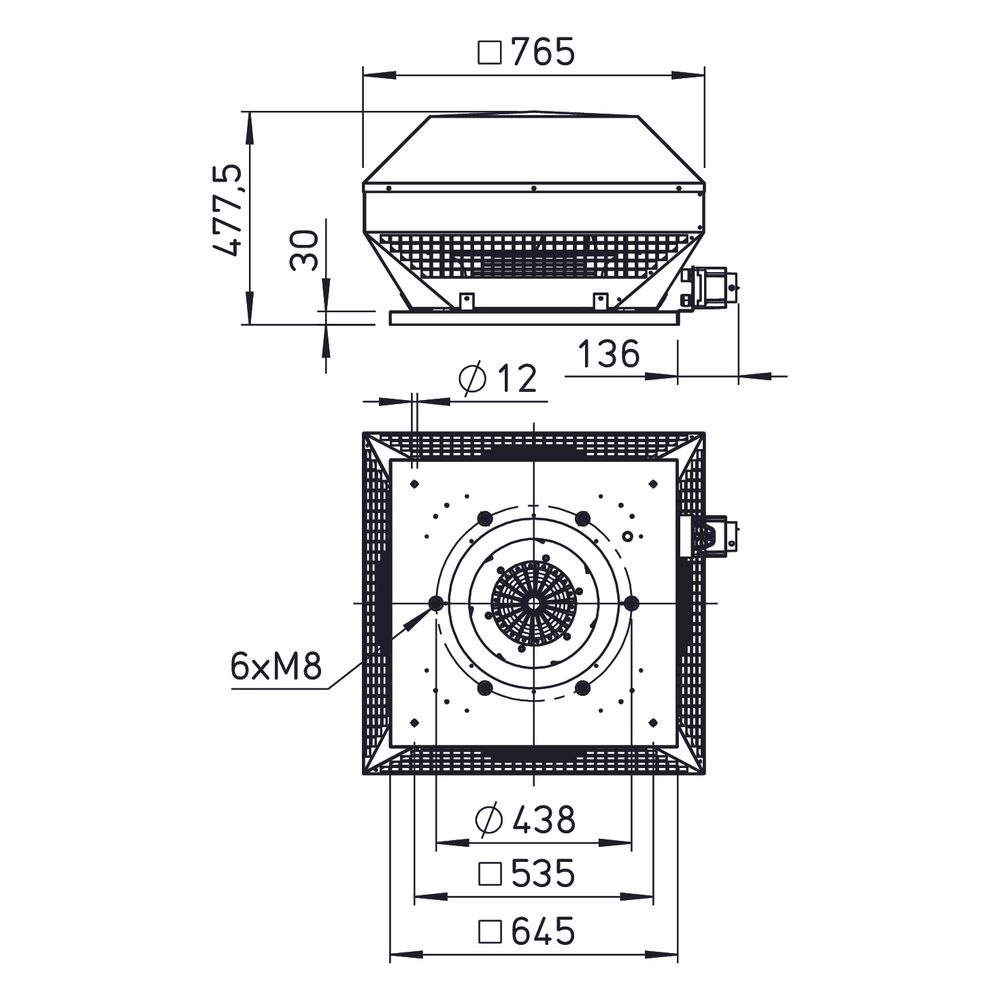

Der RDW EC 400 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse ausgestattet. Die Grundplatte ist mit Gewindeschrauben versehen, die das Anbringen von saugseitigem Zubehör gemäß Lochbild nach DIN 24155, Bl. 3 ermöglichen. An der Ausblasseite ist ein Schutzgitter gemäß DIN EN ISO 13857 serienmäßig integriert, das die Sicherheit im Betrieb erhöht.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das Hochleistungs-Radial-Laufrad ist mit rückwärts gekrümmten Schaufeln aus Kunststoff gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet, was einen ruhigen und vibrationsarmen Betrieb unterstützt. Der energiesparende EC-Außenläufermotor ist drehzahlsteuerbar und in geschlossener Bauart (IP 54) ausgeführt. Er zeichnet sich durch höchste Wirkungsgrade, kugelgelagerte Ausführung mit Feuchteschutzisolation sowie Wartungs- und Funkstörungsfreiheit aus. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik vor Überhitzung.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Die Drehzahl des RDW EC 400 ist stufenlos steuerbar, entweder über ein Potentiometer oder ein universelles Regelsystem. Der außenliegende Klemmenkasten mit Revisionsschalter besitzt die Schutzart IP 65, was eine sichere und einfache Wartung ermöglicht. Die Stromversorgung erfolgt mit 230 Volt Wechselstrom bei einer Frequenz von 50 Hz und einer Stromaufnahme von 4,4 Ampere. Die Isolierklasse des Motors ist F, und die Schutzart beträgt IP 54.

Welche Leistungs- und Geräuschdaten sind für den Betrieb relevant?

Der Ventilator erreicht bei einem Volumenstrom von 6695 m³/h eine maximale Druckerhöhung von 650 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 1500 Umdrehungen pro Minute. Die Schalleistung des Ventilators beträgt 72 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 60 dB(A). Diese Werte sind bei der Planung von Lüftungssystemen zu berücksichtigen.

Technische Daten

• Volumenstrom bei 0 Pa: 6695 m³/h
• Max. Druckerhöhung: 650 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1500 1/min
• Aufgenommene Leistung: 1,05 kW
• Gewicht: 28 kg
• Schalleistung: 72 dB(A)
• Schalldruck in 4 m: 60 dB(A)
• Spannung: 230 V
• Stromaufnahme: 4,4 A

Der Helios RDW EC 400 Horizontal-Dachventilator bietet eine effiziente und robuste Lösung für die Abluftführung. Mit einem Volumenstrom von 6695 m³/h und einer aufgenommenen Leistung von 1,05 kW ermöglicht der EC-Motor einen energiesparenden Betrieb. Die hochwertige Verarbeitung aus seewasserbeständigem Aluminium und die integrierten Schutzfunktionen machen dieses Gerät zu einer langlebigen Komponente für anspruchsvolle Lüftungsaufgaben.
