Helios RDW EC 355 Horizontal-Dachventilator DN 355, 1-PH 230V, EC-Motor, 5400m3/h, 810W

Der Helios RDW EC 355 Horizontal-Dachventilator ist ein leistungsstarker und energieeffizienter EC-Dachventilator, der für die horizontale Abluftführung konzipiert wurde. Mit einem Volumenstrom von 5400 m³/h und einer maximalen Druckerhöhung von 680 Pa bietet dieses Gerät eine zuverlässige Lösung für vielfältige Lüftungsanwendungen. Das robuste Gehäuse besteht aus seewasserbeständigem Aluminium und verfügt über einen integrierten Eingriffsschutz.

Wie ist der Helios RDW EC 355 konstruiert?

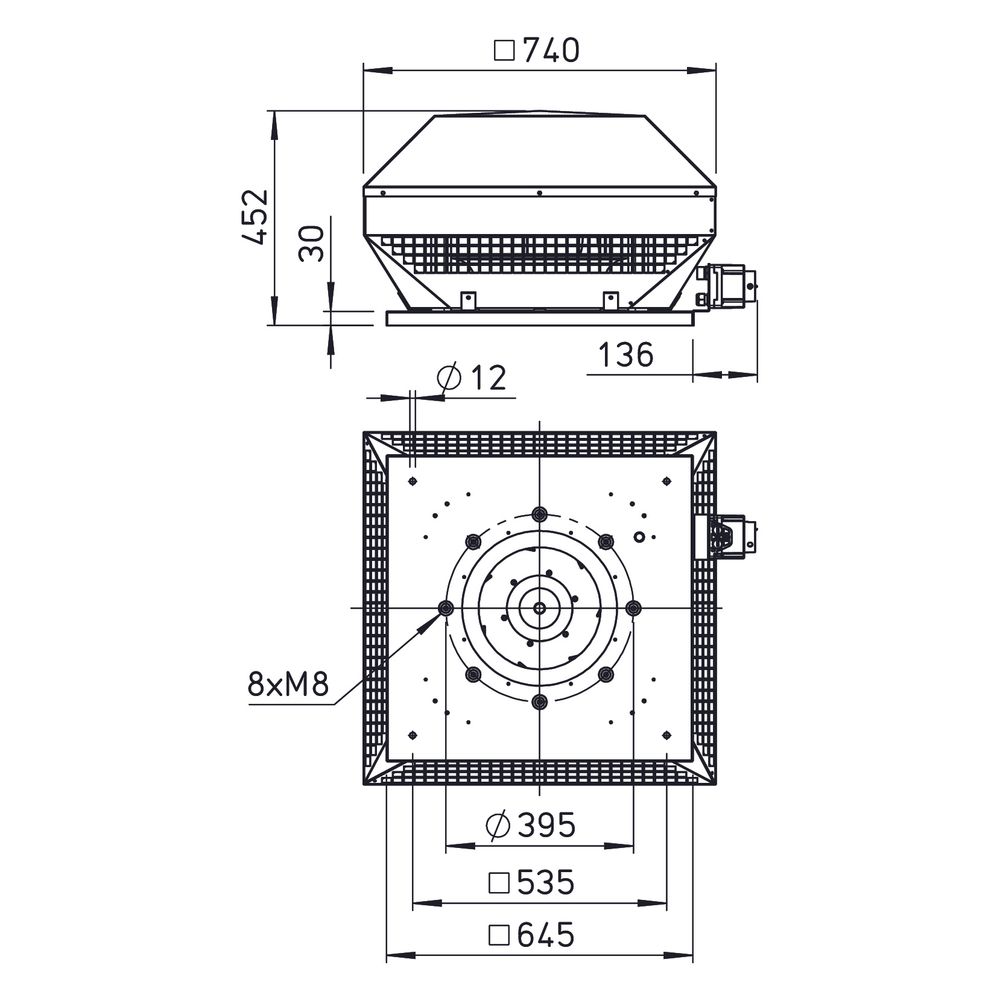

Der RDW EC 355 verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte bestehen aus verzinktem Stahl und sind mit einer Einströmdüse versehen. Die Grundplatte ist mit einer Gewindeschraube zur Befestigung von saugseitigem Zubehör ausgestattet, wobei das Lochbild nach DIN 24155, Bl. 3 ausgeführt ist. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857 und sorgt für zusätzliche Sicherheit.

Welche Eigenschaften hat das Laufrad und der Motor?

Das Gerät ist mit einem Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ausgestattet, das dynamisch nach DIN ISO 1940-1 gewuchtet ist. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor ist in geschlossener Bauart (IP 54) ausgeführt und zeichnet sich durch höchste Wirkungsgrade aus. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und ist wartungs- sowie funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die stufenlose Drehzahlsteuerung kann mittels Potentiometer oder einem Universal-Regelsystem erfolgen. Der außenliegende Klemmenkasten besitzt die Schutzart IP 65.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei 0 Pa einen Volumenstrom von 5400 m³/h und eine maximale Druckerhöhung von 680 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die Fördermitteltemperatur kann bis zu 50 °C betragen. Die Drehzahl des Ventilators liegt bei 1700 1/min. Die aufgenommene Leistung beträgt 0,81 kW. Das Gerät wiegt 26,5 kg.

Wie sind die Geräuschwerte und die elektrische Versorgung?

Die Schalleistung des Ventilators beträgt 70 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 59 dB(A). Die Stromversorgung erfolgt mit 230 Volt Wechselspannung bei einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 3,47 Ampere. Die Isolierklasse des Motors ist F und die Schutzart IP 54.

Technische Daten

• Volumenstrom bei 0 Pa: 5400 m³/h
• Max. Druckerhöhung: 680 Pa
• Fördermitteltemperatur: 50 °C
• Drehzahl: 1700 1/min
• Aufgenommene Leistung: 0,81 kW
• Gewicht: 26,5 kg
• Schalleistung: 70 dB(A)
• Schalldruck in 4 m: 59 dB(A)
• Spannung: 230 V
• Stromaufnahme: 3,47 A
• Schutzart: IP 54

Der Helios RDW EC 355 Horizontal-Dachventilator bietet eine effiziente und robuste Lösung für die Abluftführung. Mit seinem leistungsstarken EC-Motor, einem Volumenstrom von 5400 m³/h und einer aufgenommenen Leistung von 0,81 kW ist er für anspruchsvolle Lüftungsaufgaben konzipiert. Das seewasserbeständige Aluminiumgehäuse und die integrierte Temperaturüberwachung tragen zur Zuverlässigkeit und Langlebigkeit des Geräts bei.
