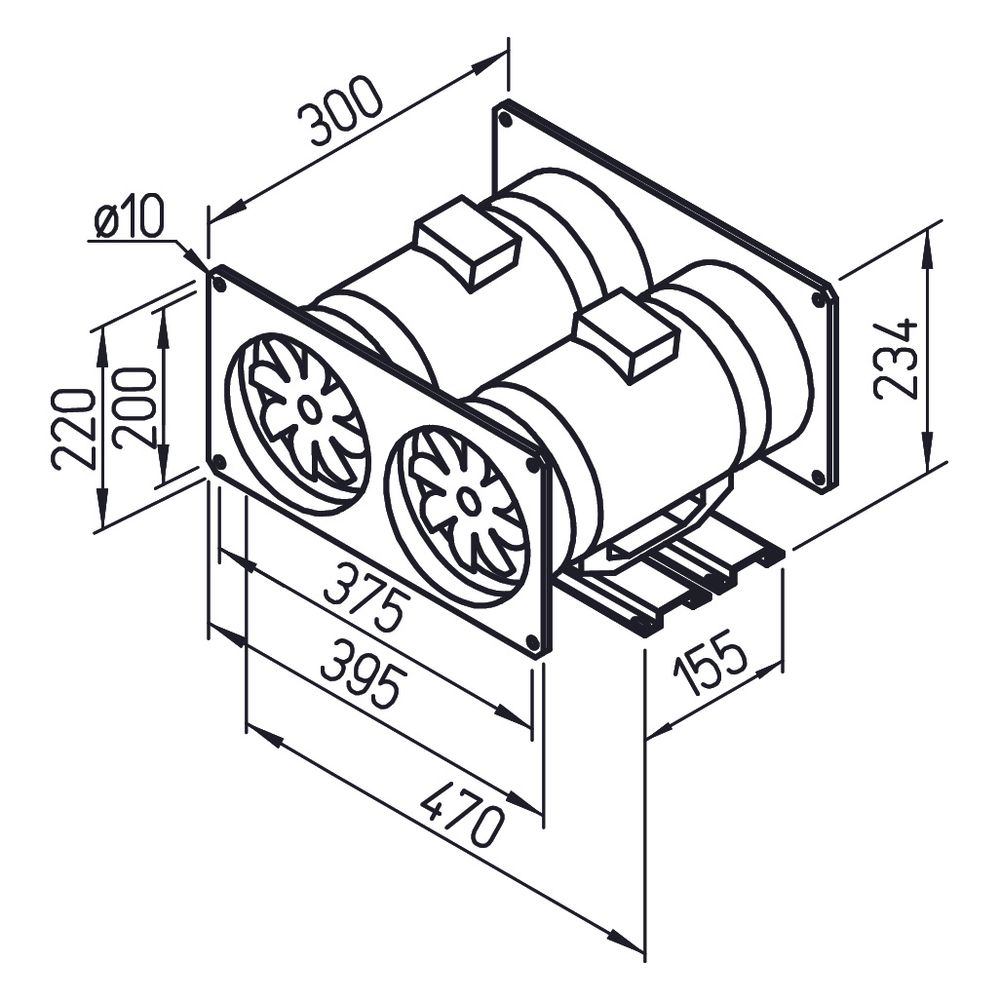

Helios MVP 160 Multivent Parallel-Twin-Unit 1-PH, 230V, 1100m3/h, 80/110W, kompletter Bausatz in 3 Kartons

Die Helios MVP 160 Multivent Parallel-Twin-Unit 1-PH ist ein komplettes Lüftungssystem, das aus zwei ausschwenkbaren, parallel angeordneten MV Ventilatoren besteht. Dieses montagefertige System wird durch saug- und druckseitig aufgesetzte, rechteckige Kanal-Anschlussplatten miteinander verbunden und mit Montageschienen verschraubt. Es bietet einen Volumenstrom von bis zu 1100 m³/h bei einer Spannung von 230 Volt und einer aufgenommenen Leistung von 0,08 / 0,11 kW. Die Einheit ist ideal für den Einsatz in Lüftungsanlagen, wo eine flexible Installation an Wand oder Decke erforderlich ist.

Wie ist die Konstruktion der MVP 160 Multivent Parallel-Twin-Unit gestaltet?

Das Gehäuse der MVP 160 ist aus schlag- und korrosionsfestem Kunststoff in Hellgrau gefertigt und verfügt über eine anformierte Montagekonsole für eine einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern ausgeführt. Die Ventilatoreinheit ist drehbar und herausnehmbar, was Wartung und Reinigung erleichtert.

Welche technischen Merkmale bietet die Ventilatoreinheit?

Die Einheit verfügt über ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt. Der geschlossene, kugelgelagerte Kondensatormotor mit Feuchtschutz und Isolationsklasse F ist für den Dauerbetrieb ausgelegt. Ein thermischer Überlastungsschutz in der Wicklung schützt den Motor. Die Einheit ist zudem wartungs- und funkstörfrei.

Welche Leistungsdaten sind für die MVP 160 relevant?

Die Helios MVP 160 Multivent Parallel-Twin-Unit erreicht einen Volumenstrom von 1100 m³/h bei 0 Pa und eine maximale Druckerhöhung von 230 Pa. Die Drehzahl liegt bei 1520 / 2290 1/min. Die Schalleistung beträgt 76 dB(A). Die Stromaufnahme liegt bei 0,36 / 0,5 Ampere bei einer Frequenz von 50 Hz. Die Schutzart IP 44 bietet Schutz gegen Spritzwasser.

Technische Daten

• Volumenstrom bei 0 Pa: 1100 m³/h
• Max. Druckerhöhung: 230 Pa
• Drehzahl: 1520 / 2290 1/min
• Aufgenommene Leistung: 0,08 / 0,11 kW
• Gewicht: 7,7 kg
• Schalleistung: 76 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,36 / 0,5 Amp
• Schutzart: IP 44
• Explosionsschutz: N

Die Helios MVP 160 Multivent Parallel-Twin-Unit 1-PH bietet als komplettes Lüftungssystem eine zuverlässige und leistungsstarke Lösung für verschiedene Anwendungen. Mit einem Volumenstrom von 1100 m³/h und einer aufgenommenen Leistung von 0,08 / 0,11 kW bei 230 Volt Spannung ist das System für den Dauerbetrieb ausgelegt. Die robuste Konstruktion aus schlag- und korrosionsfestem Kunststoff sowie der geschützte Kondensatormotor stellen eine lange Lebensdauer und einfache Wartung sicher.

Lieferumfang

• 1x Helios MVP 160 Multivent Parallel-Twin-Unit (Bausatz)
• 2x MV Ventilatoren
• 2x rechteckige Kanal-Anschlussplatten
• 1x Montageschienen
