Helios MVP 150 Multivent Parallel-Twin-Unit 1-PH, 230V, 1040m3/h, 80/110W, kompletter Bausatz in 3 Kartons

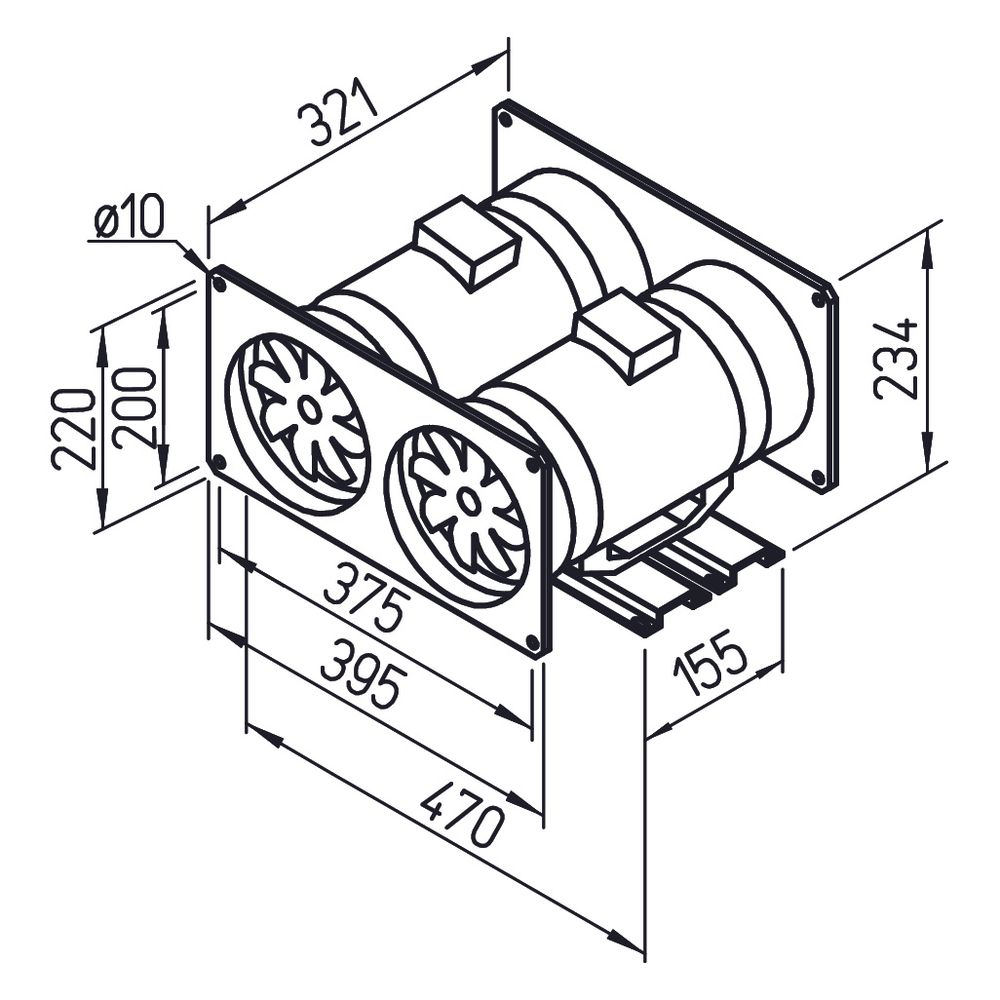

Die Helios MVP 150 Multivent Parallel-Twin-Unit 1-PH ist ein komplettes Lüftungssystem, das als montagefertiger Bausatz in drei Kartons geliefert wird. Es besteht aus zwei ausschwenkbaren, parallel angeordneten MV Ventilatoren, die durch saug- und druckseitig aufgesetzte, rechteckige Kanal-Anschlussplatten miteinander verbunden und mit Montageschienen verschraubt werden. Mit einem Volumenstrom von 1040 m³/h und einer Leistung von 80 bis 110 Watt bietet es eine effiziente Luftförderung für vielfältige Lüftungsanwendungen.

Wie ist die Konstruktion der MVP 150 Multivent Parallel-Twin-Unit gestaltet?

Das Gehäuse der Ventilatoren besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Ausführung. Eine anformierte Montagekonsole ermöglicht die einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern ausgeführt. Die Ventilatoreinheit ist mit einem drehbaren und herausnehmbaren Klemmkasten ausgestattet, was Wartung und Reinigung erleichtert. Das halbaxiale Laufrad verfügt über acht räumlich gekrümmte Schaufeln aus Thermoplast.

Welche technischen Merkmale bietet der Ventilator?

Der Ventilator ist mit einem geschlossenen, kugelgelagerten Kondensatormotor ausgestattet, der über Feuchtschutz und Isolationsklasse F verfügt und für den Dauerbetrieb geeignet ist. Ein thermischer Überlastungsschutz in der Wicklung schützt den Motor. Der Betrieb ist wartungs- und funkstörfrei. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Leistungs- und Sicherheitsmerkmale zeichnen das System aus?

Die MVP 150 Multivent Parallel-Twin-Unit erreicht einen Volumenstrom von 1040 m³/h bei 0 Pa und eine maximale Druckerhöhung von 205 Pa. Die Drehzahl beträgt 1520 / 2290 1/min. Die aufgenommene Leistung liegt bei 80 / 110 W. Die Schalleistung wird mit 75 dB(A) angegeben. Elektrisch arbeitet das System mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz, bei einer Stromaufnahme von 0,36 / 0,5 Ampere. Die Schutzart IP 44 bietet Schutz gegen Spritzwasser. Das System ist nicht explosionsgeschützt (Explosionsschutz: N).

Technische Daten

• Volumenstrom bei 0 Pa: 1040 m³/h
• Max. Druckerhöhung: 205 Pa
• Drehzahl: 1520 / 2290 1/min
• Aufgenommene Leistung: 80 / 110 W
• Spannung: 230 V
• Stromaufnahme: 0,36 / 0,5 A
• Frequenz: 50 Hz
• Schutzart: IP 44
• Schalleistung: 75 dB(A)
• Gewicht: 8 kg

Die Helios MVP 150 Multivent Parallel-Twin-Unit 1-PH stellt mit ihrem robusten Kunststoffgehäuse, der einfachen Montage und den leistungsstarken Ventilatoren eine zuverlässige Lösung für Lüftungsanwendungen dar. Mit einem Volumenstrom von 1040 m³/h und einer Leistung von bis zu 110 Watt ist das System für den Dauerbetrieb ausgelegt und ermöglicht eine effiziente Luftförderung bei gleichzeitig wartungsfreundlicher Konstruktion.

Lieferumfang

• 1x Helios MVP 150 Multivent Parallel-Twin-Unit
• 1x Dübel
• 1x Schrauben
