Helios MVP 200 Multivent Parallel-Twin-Unit 1-PH, 230V, 1900m3/h, 90/150W, kompletter Bausatz in 3 Kartons

Die Helios MVP 200 Multivent Parallel-Twin-Unit 1-PH ist ein komplettes Lüftungssystem, das aus zwei ausschwenkbaren, parallel angeordneten MV Ventilatoren besteht. Als montagefertiger Bausatz in drei Kartons geliefert, ist es ideal für Lüftungsanlagen, die einen Volumenstrom von bis zu 1900 m³/h bei 230 Volt Spannung erfordern. Das System bietet eine zuverlässige und wartungsfreundliche Luftförderung.

Wie ist die Helios MVP 200 Multivent Parallel-Twin-Unit aufgebaut?

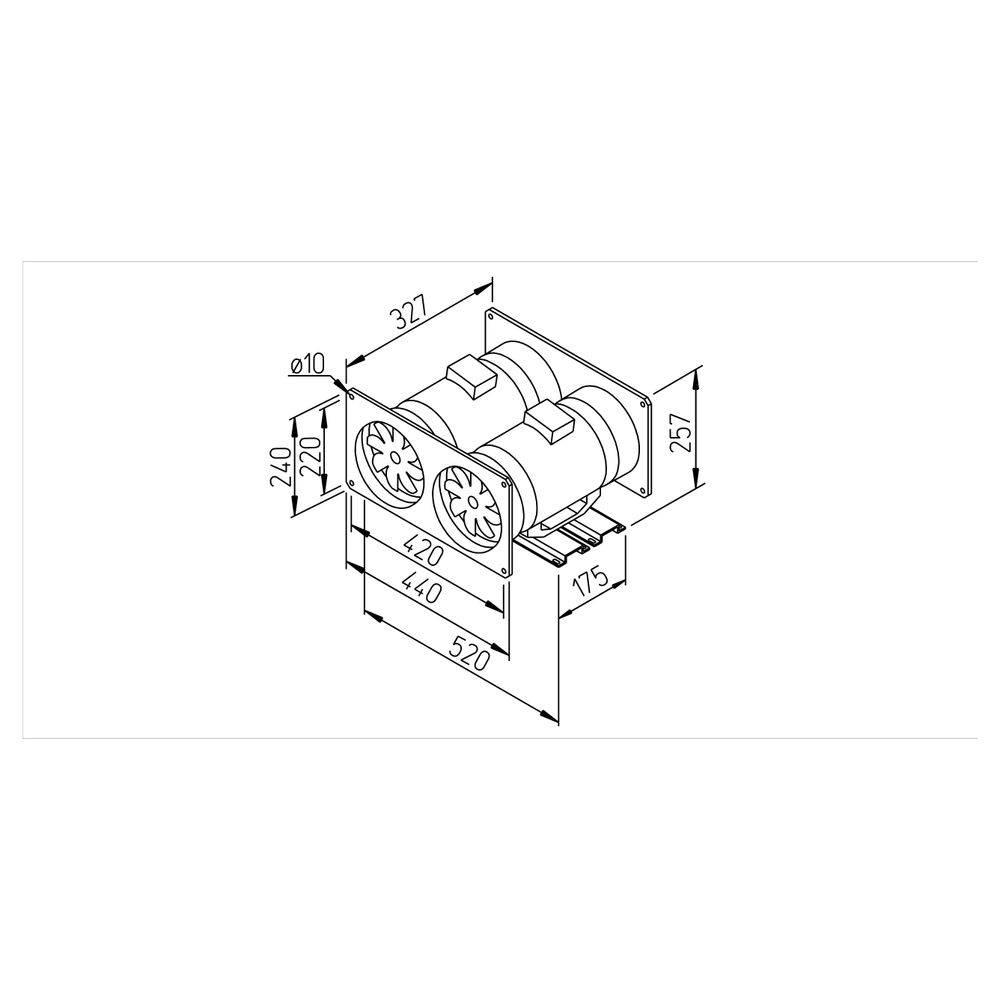

Das Gehäuse der MVP 200 besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Ausführung. Die beiden MV Ventilatoren sind ausschwenkbar und parallel angeordnet. Sie werden durch saug- und druckseitig aufgesetzte, rechteckige Kanal-Anschlussplatten miteinander verbunden und mit Montageschienen verschraubt. Eine anformierte Montagekonsole ermöglicht die einfache Installation an Wand oder Decke. Ansaug- und Ausblasstutzen entsprechen den Norm-Rohr-Durchmessern. Die Ventilatoreinheit mit Klemmkasten ist drehbar und herausnehmbar, was Wartung und Reinigung erleichtert.

Welche Eigenschaften zeichnen die Ventilatoren und den Motor aus?

Die Ventilatoreinheit ist mit einem halbaxialen Laufrad ausgestattet, das acht räumlich gekrümmte Schaufeln aus Thermoplast besitzt. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt. Der geschlossene, kugelgelagerte Kondensatormotor mit Feuchtschutz der Isolationsklasse F ist für den Dauerbetrieb ausgelegt. Ein thermischer Überlastungsschutz in der Wicklung schützt den Motor. Die Einheit ist wartungs- und funkstörfrei.

Welche Leistungsdaten bietet die Multivent Parallel-Twin-Unit?

Die Multivent Parallel-Twin-Unit erreicht einen Volumenstrom von 1900 m³/h bei 0 Pa und eine maximale Druckerhöhung von 233 Pa. Die Fördermitteltemperatur kann bis zu 60 °C betragen. Die Drehzahl liegt bei 1780 oder 2740 1/min, mit einer aufgenommenen Leistung von 0,09 kW oder 0,15 kW. Die Schalleistung beträgt 69 dB(A).

Welche elektrischen und sicherheitstechnischen Merkmale besitzt das System?

Die Spannung beträgt 230 Volt bei einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 0,44 oder 0,74 Ampere. Die Schutzart ist IP 44, was einen Schutz gegen Spritzwasser bietet. Das Gerät ist nicht explosionsgeschützt (Explosionsschutz: N).

Technische Daten

• Volumenstrom bei 0 Pa: 1900 m³/h
• Max. Druckerhöhung: 233 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1780 / 2740 1/min
• Aufgenommene Leistung: 0,09 / 0,15 kW
• Gewicht: 11,2 kg
• Schalleistung: 69 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,44 / 0,74 Amp
• Schutzart: IP 44

Die Helios MVP 200 Multivent Parallel-Twin-Unit 1-PH bietet als montagefertiger Bausatz eine effiziente und zuverlässige Lösung für Lüftungsaufgaben. Mit einem Volumenstrom von 1900 m³/h, einer Spannung von 230 Volt und einer maximalen Leistungsaufnahme von 0,15 kW ist dieses System für den Dauerbetrieb ausgelegt und stellt eine hohe Betriebssicherheit durch den integrierten Motorschutz sicher.

Lieferumfang

• 1x Helios MVP 200 Multivent Parallel-Twin-Unit
• 1x Satz Dübel und Schrauben
