Helios MVP 100 Multivent Parallel-Twin-Unit 1-PH, 230V, 480m3/h, 40/40W, kompletter Bausatz in 3 Kartons

Die Helios MVP 100 Multivent Parallel-Twin-Unit 1-PH ist ein komplettes Lüftungssystem, das als montagefertiger Bausatz in drei Kartons geliefert wird. Es besteht aus zwei parallel angeordneten MV Ventilatoren und ist für den effizienten Anschluss an Kanalsysteme konzipiert. Mit einem Volumenstrom von 480 m³/h und einer Leistung von 40/40 W bei 230 V bietet diese Einheit eine zuverlässige Lösung für diverse Lüftungsanforderungen.

Wie ist die MVP 100 Multivent Parallel-Twin-Unit konstruiert?

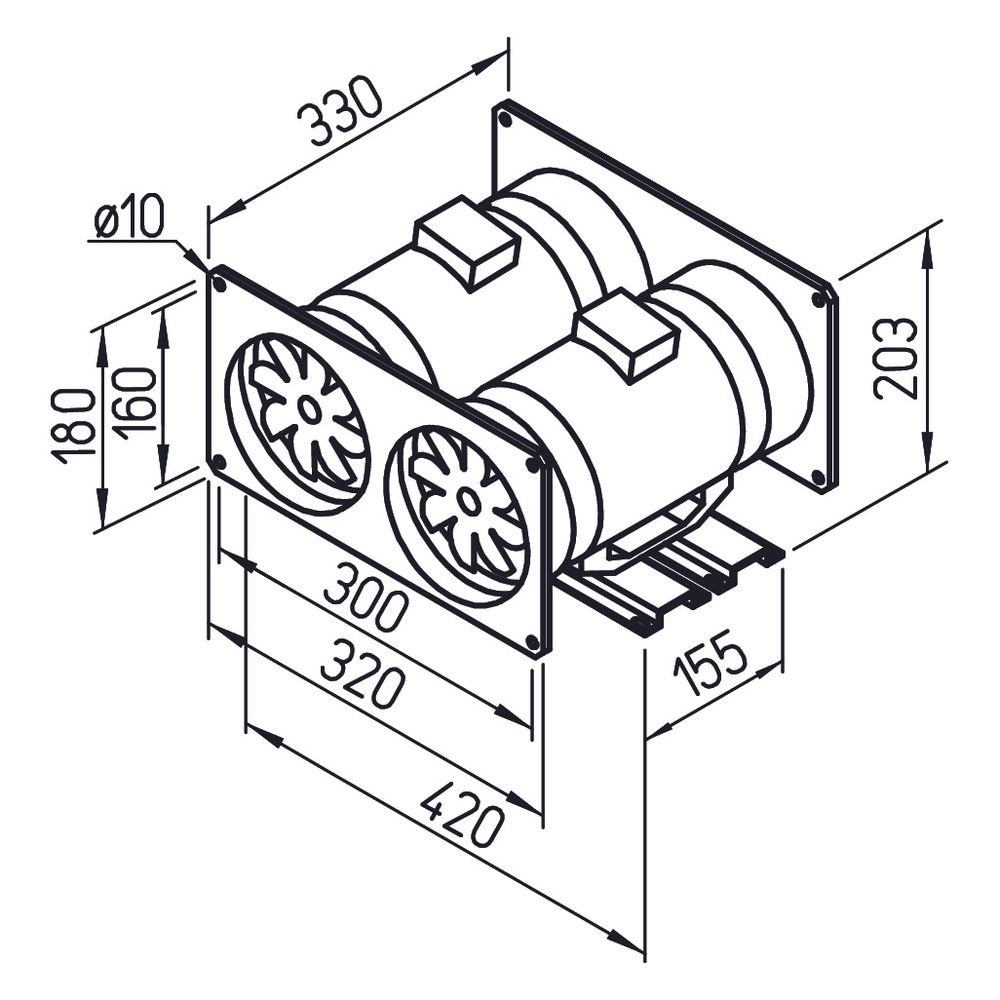

Das Gehäuse der Helios MVP 100 besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe. Eine anformierte Montagekonsole ermöglicht eine einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind auf Norm-Rohr-Durchmesser abgestimmt. Die beiden Ventilatoreinheiten sind durch saug- und druckseitig aufgesetzte, rechteckige Kanal-Anschlussplatten miteinander verbunden und mit Montageschienen verschraubt. Die Ventilatoreinheit mit Klemmkasten ist drehbar und herausnehmbar, was Wartung und Reinigung erleichtert.

Welche Eigenschaften zeichnen die Ventilatoren aus?

Jeder Ventilator ist mit einem halbaxialen Laufrad ausgestattet, das acht räumlich gekrümmte Schaufeln aus Thermoplast enthält. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt. Die geschlossenen, kugelgelagerten Kondensatormotoren mit Feuchtschutz und Isolationsklasse F sind für den Dauerbetrieb ausgelegt. Sie arbeiten wartungs- und funkstörfrei. Ein thermischer Überlastungsschutz in der Wicklung schützt die Motoren zuverlässig vor Schäden.

Welche Leistungs- und Betriebsdaten bietet die Einheit?

Die Helios MVP 100 Multivent Parallel-Twin-Unit erreicht einen Volumenstrom von 480 m³/h bei 0 Pa und eine maximale Druckerhöhung von 110 Pa. Die Drehzahl liegt bei 1590 / 2170 1/min, bei einer aufgenommenen Leistung von 0,04 / 0,04 kW. Das System wiegt 5,7 kg und erzeugt eine Schalleistung von 63 dB(A). Die elektrische Versorgung erfolgt über 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 0,18 / 0,2 Ampere. Die Schutzart IP 44 ermöglicht einen sicheren Betrieb in feuchten Umgebungen. Das Schallspektrum deckt Frequenzen von 250 bis 8000 Hz ab, mit Schalleistungswerten (LW) zwischen 36 und 58 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 480 m³/h
• Max. Druckerhöhung: 110 Pa
• Drehzahl: 1590 / 2170 1/min
• Aufgenommene Leistung: 0,04 / 0,04 kW
• Gewicht: 5,7 kg
• Schalleistung: 63 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,18 / 0,2 Amp
• Frequenz: 50 Hz
• Schutzart: IP 44

Die Helios MVP 100 Multivent Parallel-Twin-Unit 1-PH bietet mit ihrem robusten Kunststoffgehäuse, den leistungsfähigen Ventilatoren und der einfachen Montage eine zuverlässige Lösung für Lüftungsanwendungen. Die Kombination aus hoher Luftförderleistung von 480 m³/h und wartungsfreundlicher Konstruktion macht sie zu einer effizienten Wahl für den Dauerbetrieb bei 230 Volt und 50 Hz.

Lieferumfang

• 1x Helios MVP 100 Multivent Parallel-Twin-Unit Bausatz
• 1x Dübel und Schrauben
