Helios EVK Elektrische Verschlussklappe für Ansteuerung über Relais, 230V
7 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Typ
Beschreibung

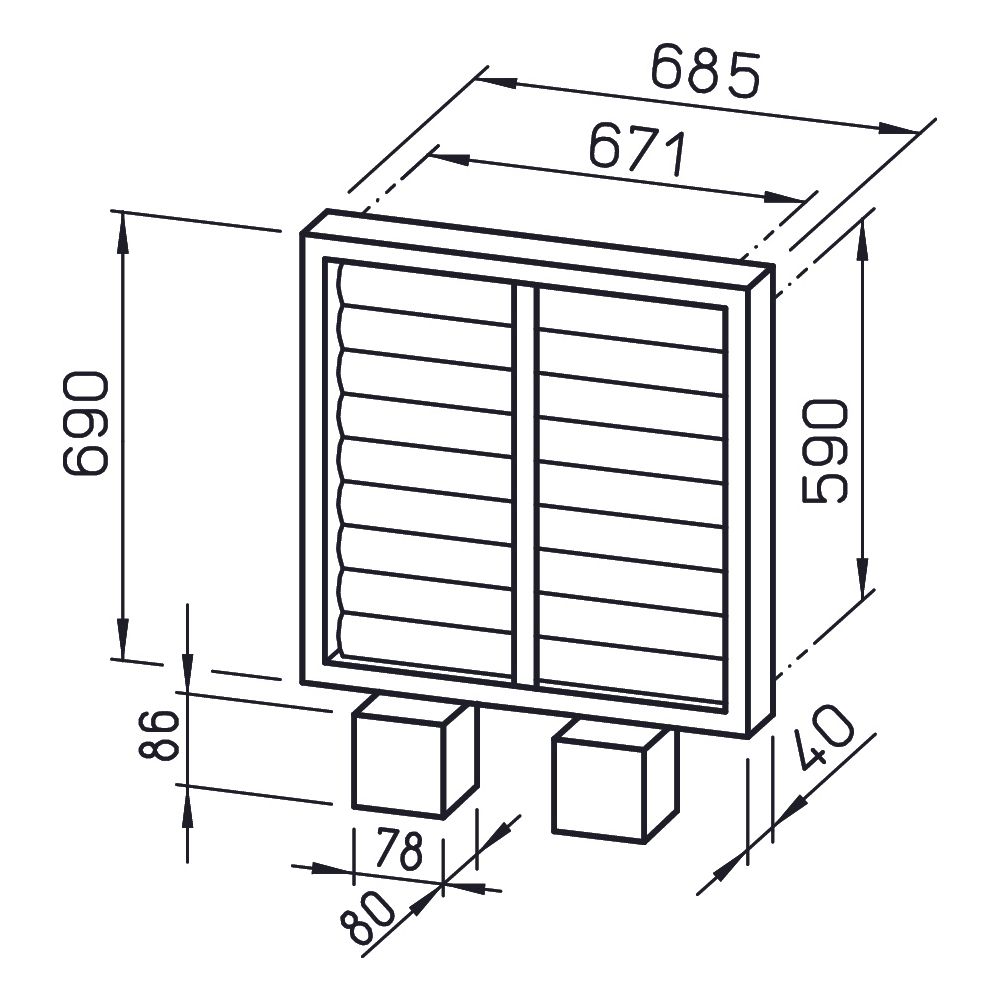

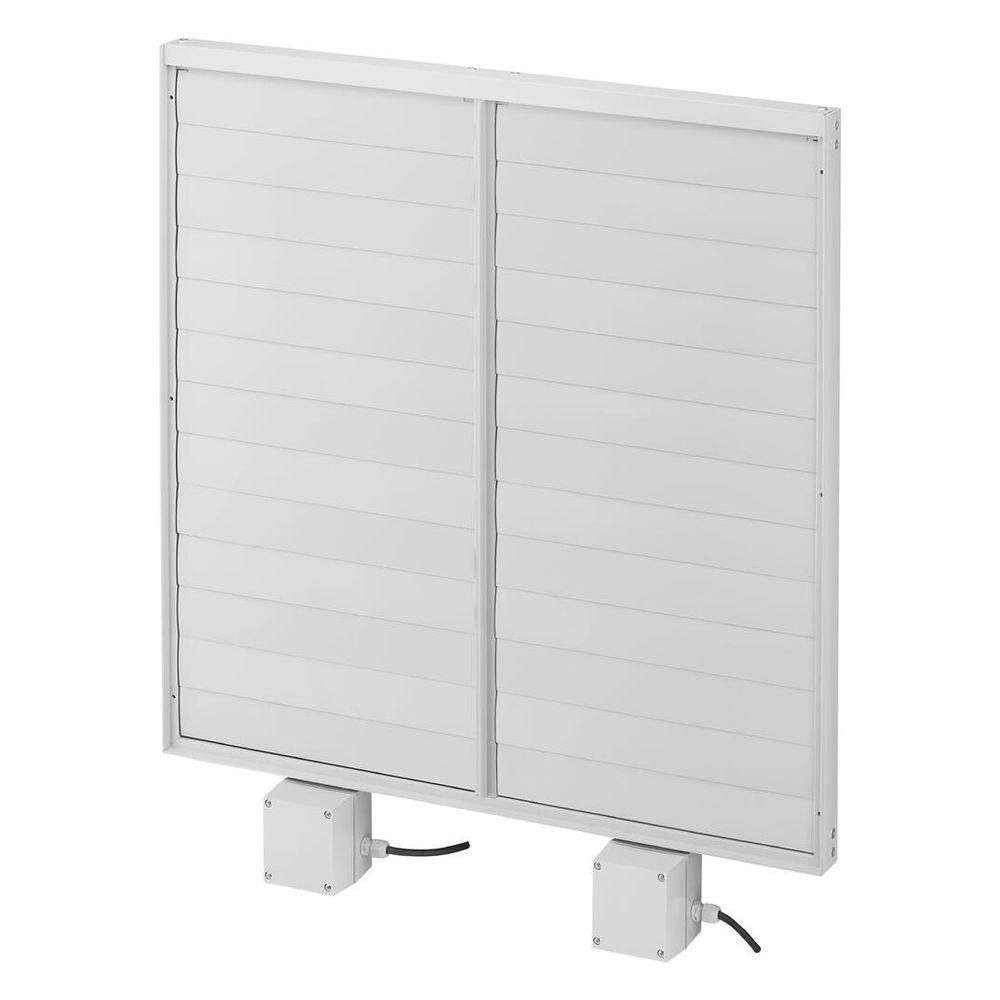

Helios EVK 630 Elektrische Verschlussklappe DN 630 für Ansteuerung über Relais, 230V
Die Helios EVK 630 Elektrische Verschlussklappe DN 630 ist für die Ansteuerung über Relais konzipiert und eignet sich ideal zur Abdeckung von Zu- und Abluftöffnungen. Mit einer Betriebsspannung von 230 V und der Schutzart IP 55 ist die Verschlussklappe auch für die Montage im Freien geeignet.
Wie ist die Konstruktion der EVK 630 Verschlussklappe gestaltet?

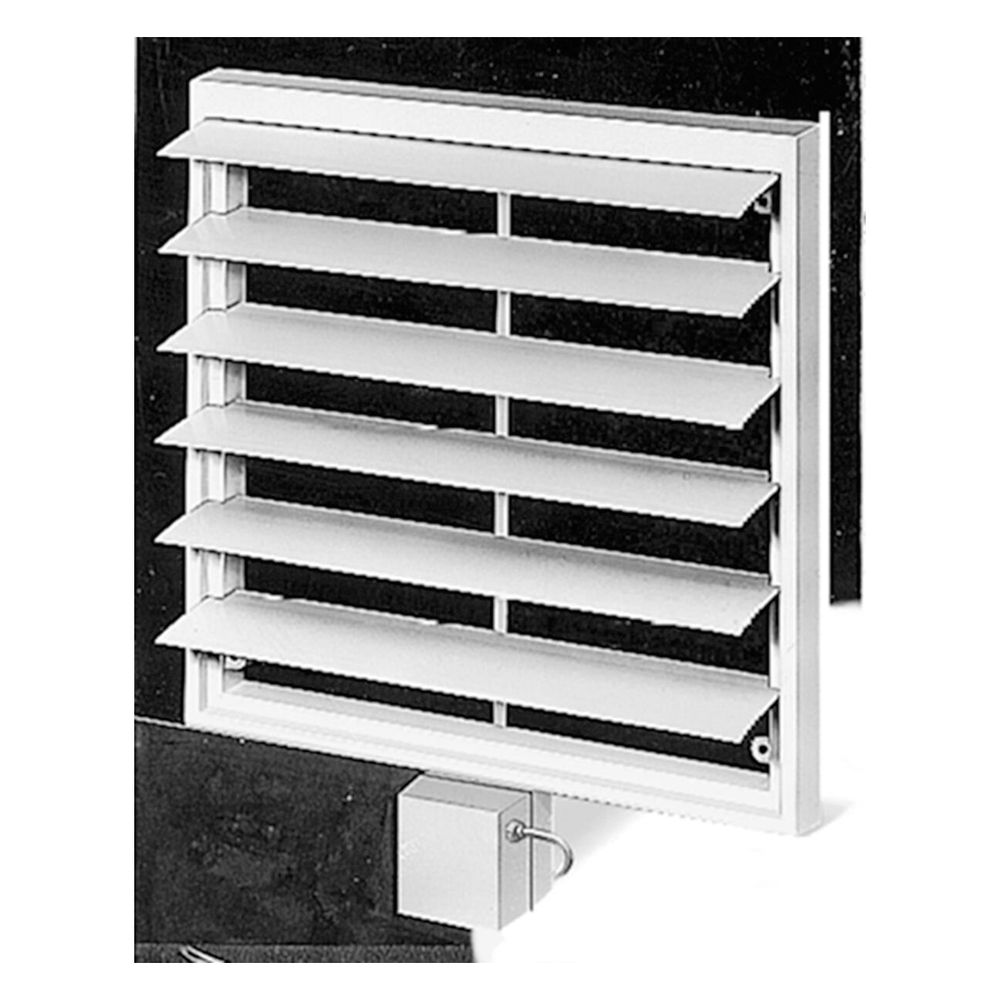

Die Verschlussklappe besteht aus einem Rahmen, Lamellen und Stellgliedern aus hellgrauem Kunststoff, die eine langlebige und korrosionsbeständige Ausführung bieten. Das Stellwerkgehäuse ist in Schutzart IP 55 ausgeführt und ermöglicht somit eine Montage im Freien. Die Schutzklasse II sorgt für eine sichere elektrische Isolation.
Wie erfolgt die Steuerung der Verschlussklappe?
Die Steuerung der EVK 630 erfolgt automatisch in Verbindung mit einem Ventilator. Ein ortsgebundener Wechselschalter schaltet den Stellmotor, der über einen Endschalter den Ventilatorkreis aktiviert. Das Stellwerk ist komplett verdrahtet und mit einem 1,5 m langen Anschlusskabel ausgestattet, was die Installation erleichtert.
Technische Daten
- Betriebsspannung: 1PH, 230 V, 50 Hz
- Leistungsaufnahme (Auf/Zu-Betrieb): 3 W
- Stromaufnahme (Auf/Zu-Betrieb): 0,02 A
- Temperaturbereich: -20 bis +40 °C
- Schutzart: IP 55
- Schutzklasse: II
- Leitungslänge: ca. 1,5 m
- Aderquerschnitt: 4 x 1,0 mm²
- Belastbarkeit Signalausgang Klappe auf: Micro-Schalter, 250 V PH, 1 A, cos 0,8, 900.000 Zyklen
- Dauer vollst. Öffnen: ca. 29-32 Sekunden
- Dauer vollst. Schließen: ca. 29-32 Sekunden
- Max. Strömungsgeschwindigkeit Zuluft: 6 m/s
- Max. Strömungsgeschwindigkeit Abluft: 8 m/s
Die Helios EVK 630 Elektrische Verschlussklappe bietet eine zuverlässige Lösung zur Abdeckung von Zu- und Abluftöffnungen. Ihre robuste Bauweise aus Kunststoff und die Schutzart IP 55 ermöglichen den Einsatz im Freien. Mit einer Betriebsspannung von 230 V und der Möglichkeit zur Ansteuerung über Relais lässt sich die Verschlussklappe effizient in Lüftungssysteme integrieren.
Technische Daten
| Hersteller-Warengruppe | Verschlußkl./Gitter/Tellervent |
| Hersteller-Produktgruppe | Verschlussklappen |
| Hersteller | Helios |
| Artikelnummer | HELIOS-00781 |
| EAN-13 | 4010184007814 |
| Gewicht | 3,9 kg |
| WEEE-Nr. | 31687255 |
