Helios EVK 315 Elektrische Verschlussklappe DN 315 für Ansteuerung über Relais, 230V

Die Helios EVK 315 Elektrische Verschlussklappe DN 315 ist eine robuste und energieeffiziente Lösung zur Abdeckung von Zu- und Abluftöffnungen. Sie ist für die Ansteuerung über Relais konzipiert und arbeitet mit einer Betriebsspannung von 230V. Dank ihrer Klassifizierung nach IP 55 ist sie ideal für die Montage im Freien geeignet.

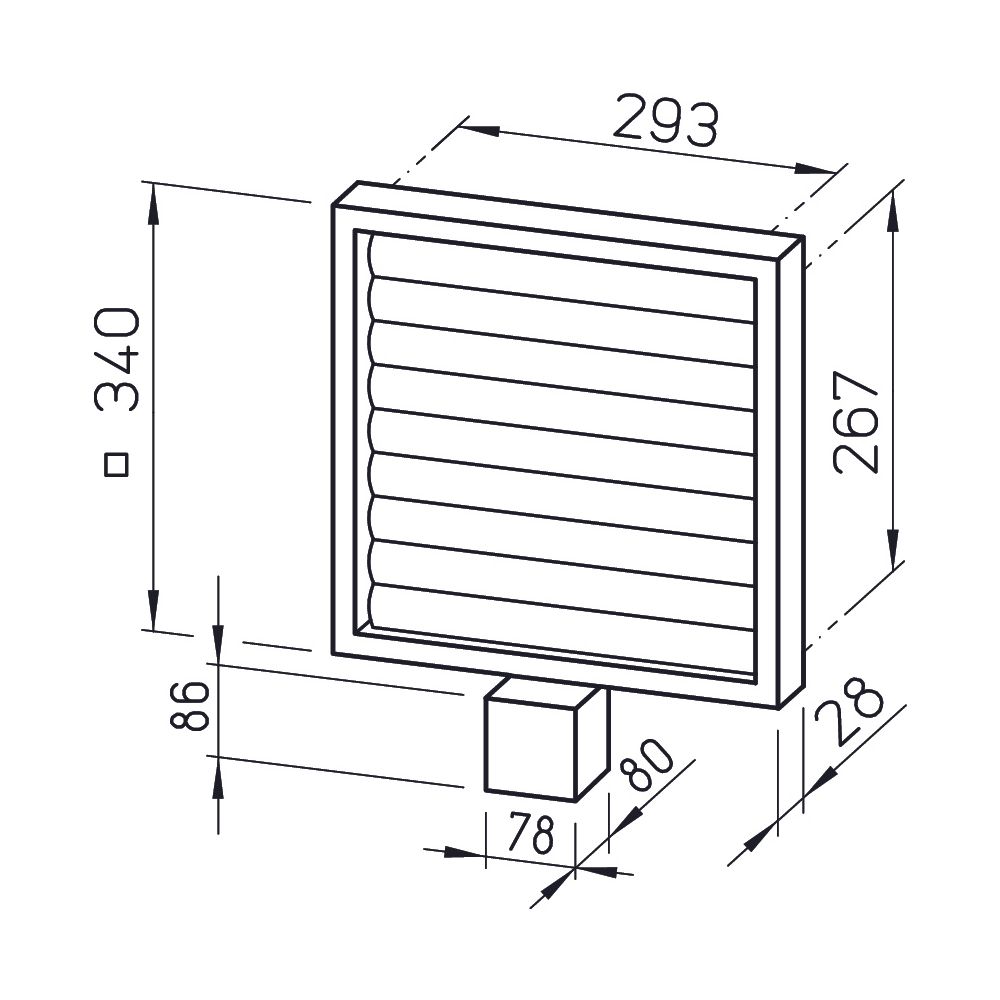

Wie ist die Helios EVK 315 aufgebaut?

Die Verschlussklappe besteht aus einem Rahmen, Lamellen und Stellgliedern aus hellgrauem Kunststoff. Das Stellwerkgehäuse ist nach Schutzart IP 55 klassifiziert und somit für die Montage im Freien geeignet. Die Konstruktion ermöglicht eine zuverlässige Funktion in einem Temperaturbereich von -20 bis +40 °C.

Wie erfolgt die Steuerung der Verschlussklappe?

Die Steuerung der EVK 315 erfolgt automatisch in Verbindung mit einem Ventilator. Ein ortsgebundener Wechselschalter schaltet den Stellmotor, der über einen Endschalter den Ventilatorkreis aktiviert. Das Stellwerk ist komplett verdrahtet und mit einem 1,5 m langen Anschlusskabel ausgestattet, das einen Aderquerschnitt von 4 x 1,0 mm² aufweist. Die Dauer für das vollständige Öffnen oder Schließen beträgt jeweils etwa 29 bis 32 Sekunden.

Welche technischen Eigenschaften sind relevant?

Die Verschlussklappe arbeitet mit einer Betriebsspannung von 1PH, 230 V, 50 Hz. Die Leistungsaufnahme während des Auf-/Zu-Betriebs beträgt 3 W und die Stromaufnahme 0,02 A. Das Stellwerkgehäuse entspricht der Schutzklasse II. Der Signalausgang für die Klappenstellung ist mit einem Micro-Schalter ausgestattet, der für 250 V PH, 1 A bei cos 0.8 ausgelegt ist und bis zu 900.000 Zyklen standhält. Die maximale Strömungsgeschwindigkeit für Zuluft beträgt 6 m/s und für Abluft 8 m/s.

Technische Daten

• Betriebsspannung: 1PH, 230 V, 50 Hz
• Leistungsaufnahme (Auf/Zu-Betrieb): 3 W
• Stromaufnahme (Auf/Zu-Betrieb): 0,02 A
• Temperaturbereich: -20 bis +40 °C
• Schutzart: IP 55
• Schutzklasse: II
• Leitungslänge: ca. 1,5 m
• Aderquerschnitt: 4 x 1,0 mm²
• Dauer Öffnen/Schließen: ca. 29-32 Sekunden
• Max. Strömungsgeschwindigkeit: Zuluft 6 m/s, Abluft 8 m/s

Die Helios EVK 315 Elektrische Verschlussklappe bietet eine zuverlässige und wetterfeste Lösung für die automatische Steuerung von Zu- und Abluftsystemen. Mit einer Betriebsspannung von 230 V, einer Leistungsaufnahme von 3 W im Auf-/Zu-Betrieb und der robusten Bauweise mit Schutzart IP 55 ist sie für den Außeneinsatz geeignet und ermöglicht eine präzise Steuerung des Luftstroms in Lüftungssystemen.
