Helios EVK 500 Elektrische Verschlussklappe DN 500 für Ansteuerung über Relais, 230V

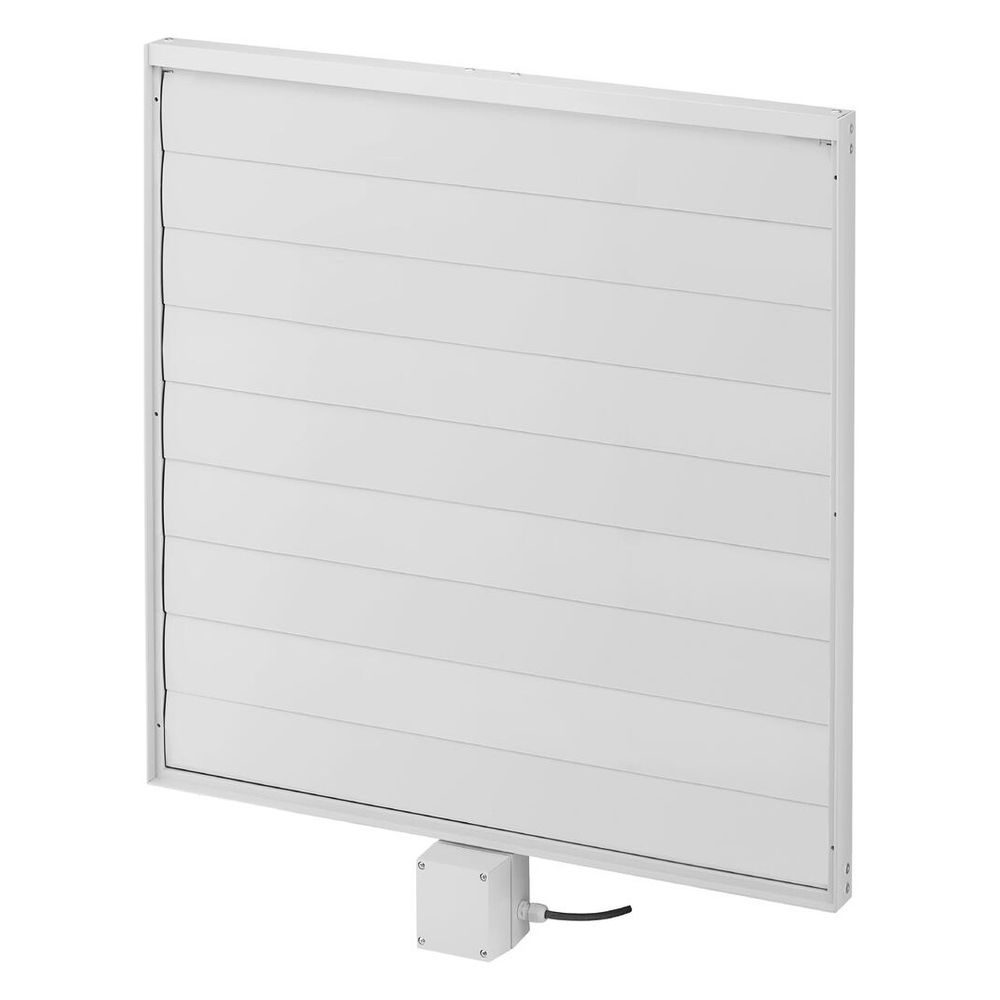

Die Helios EVK 500 Elektrische Verschlussklappe DN 500 ist eine robuste und energieeffiziente Lösung zur Abdeckung von Zu- und Abluftöffnungen. Sie ist für die Ansteuerung über Relais mit 230 V ausgelegt und eignet sich dank ihrer Schutzart IP 55 ideal für die Montage im Freien. Die Verschlussklappe besteht aus einem hellgrauen Kunststoffrahmen mit Lamellen und Stellgliedern.

Aus welchen Materialien besteht die EVK 500 und wie ist sie konstruiert?

Die EVK 500 Elektrische Verschlussklappe von Helios besteht aus einem Rahmen, Lamellen und Stellgliedern aus hellgrauem Kunststoff. Das Stellwerkgehäuse ist in Schutzart IP 55 ausgeführt, was die Eignung für die Montage im Freien unterstreicht.

Wie erfolgt die Steuerung der EVK 500 Verschlussklappe?

Die Steuerung der EVK 500 erfolgt automatisch in Verbindung mit einem Ventilator. Ein ortsgebundener Wechselschalter schaltet den Stellmotor, der über einen Endschalter den Ventilatorkreis aktiviert. Das Stellwerk ist komplett verdrahtet und mit einem 1,5 Meter langen Anschlusskabel ausgestattet.

Welche technischen Eigenschaften zeichnen die Verschlussklappe aus und für welche Strömungsgeschwindigkeiten ist sie geeignet?

Die EVK 500 arbeitet mit einer Betriebsspannung von 1PH, 230 V bei 50 Hz. Während des Öffnungs- und Schließvorgangs beträgt die Leistungsaufnahme 3 W und die Stromaufnahme 0,02 A. Die Dauer für das vollständige Öffnen oder Schließen liegt jeweils bei etwa 29 bis 32 Sekunden. Die Klappe ist für einen Temperaturbereich von -20 bis +40 °C ausgelegt und erfüllt die Schutzklasse II. Sie ist für eine maximale Strömungsgeschwindigkeit von 6 m/s bei Zuluft und 8 m/s bei Abluft konzipiert.

Technische Daten

• Betriebsspannung: 1PH, 230 V, 50 Hz
• Leistungsaufnahme während des Auf/Zu-Betrieb: 3 W
• Stromaufnahme während des Auf/Zu-Betrieb: 0,02 A
• Temperaturbereich: -20 bis +40 °C
• Schutzart: IP 55
• Schutzklasse: II
• Leitungslänge: ca. 1,5 m
• Dauer vollst. Öffnen/Schließen: ca. 29-32 Sekunden
• Max. Strömungsgeschwindigkeit Zuluft: 6 m/s
• Max. Strömungsgeschwindigkeit Abluft: 8 m/s

Die Helios EVK 500 Elektrische Verschlussklappe bietet eine zuverlässige und witterungsbeständige Lösung für die Steuerung von Zu- und Abluftöffnungen. Mit ihrer Betriebsspannung von 230 V, der Schutzart IP 55 und der robusten Bauweise ist sie für den Einsatz im Außenbereich geeignet und ermöglicht eine präzise Steuerung der Luftströme in Lüftungsanlagen.
