Helios EVK 200 Elektrische Verschlussklappe DN 200 für Ansteuerung über Relais, 230V

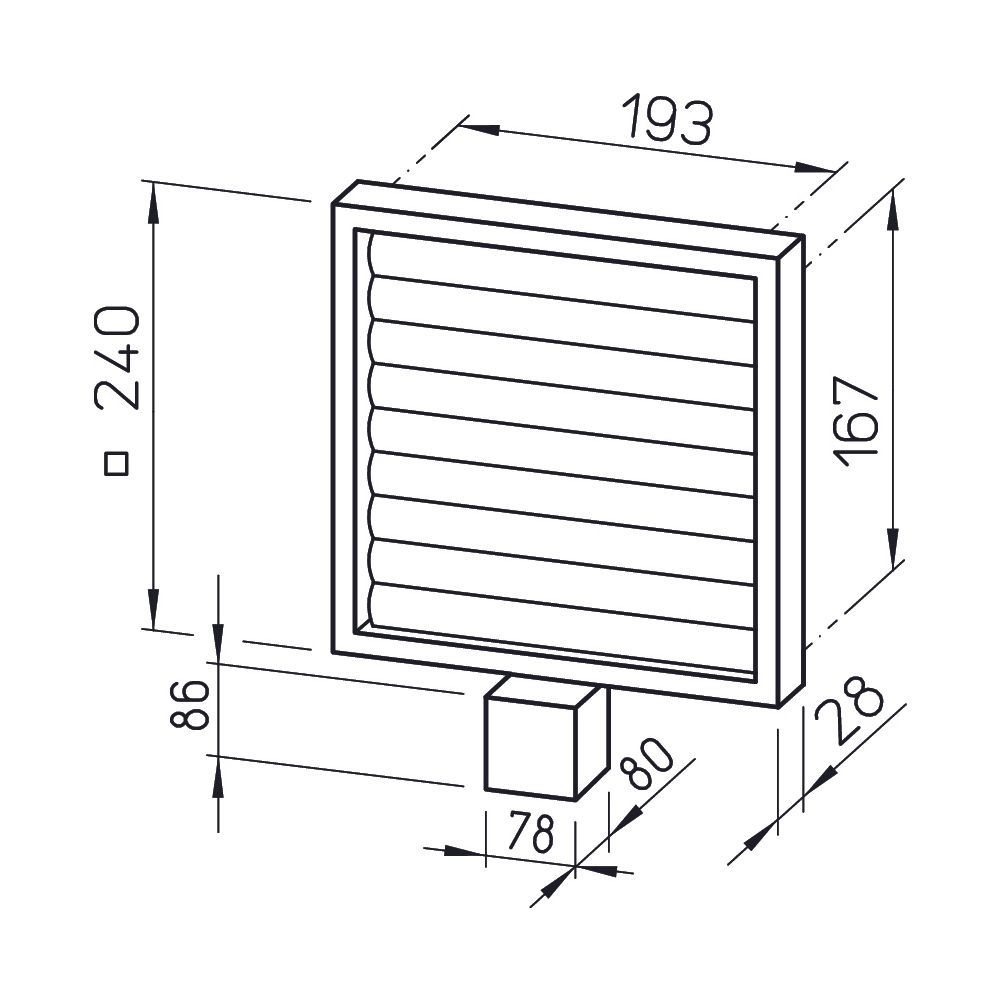

Die Helios EVK 200 Elektrische Verschlussklappe DN 200 ist eine robuste Lösung zur Abdeckung von Zu- und Abluftöffnungen. Sie ist für die Ansteuerung über ein Relais mit 230 V ausgelegt und eignet sich dank ihrer Schutzart IP 55 auch für die Montage im Freien. Die Verschlussklappe besteht aus einem hellgrauen Kunststoffrahmen mit Lamellen und Stellgliedern und ist für den Einsatz in Lüftungsanlagen konzipiert.

Wie wird die Helios EVK 200 gesteuert?

Die Steuerung der EVK 200 erfolgt automatisch in Verbindung mit einem Ventilator. Ein ortsgebundener Wechselschalter aktiviert den Stellmotor, der über einen Endschalter den Ventilatorkreis einschaltet. Das Stellwerk ist komplett verdrahtet und mit einem 1,5 Meter langen Anschlusskabel ausgestattet, was eine einfache Installation ermöglicht.

Welche technischen Merkmale bietet die Verschlussklappe?

Die EVK 200 arbeitet mit einer Betriebsspannung von 1PH, 230 V bei 50 Hz. Während des Öffnungs- und Schließvorgangs beträgt die Leistungsaufnahme 3 W und die Stromaufnahme 0,02 A. Die Klappe öffnet und schließt jeweils in etwa 29 bis 32 Sekunden. Sie ist für Temperaturbereiche von -20 °C bis +40 °C ausgelegt und entspricht der Schutzklasse II. Das Stellwerkgehäuse ist in Schutzart IP 55 ausgeführt.

Für welche Strömungsgeschwindigkeiten ist die EVK 200 geeignet?

Die Verschlussklappe ist für maximale Strömungsgeschwindigkeiten von bis zu 6 m/s bei der Zuluft und bis zu 8 m/s bei der Abluft ausgelegt. Dies macht sie vielseitig einsetzbar für verschiedene Lüftungsanwendungen, bei denen kontrollierte Luftströme erforderlich sind.

Technische Daten

• Betriebsspannung: 1PH, 230 V, 50 Hz
• Leistungsaufnahme (Auf/Zu-Betrieb): 3 W
• Stromaufnahme (Auf/Zu-Betrieb): 0,02 A
• Temperaturbereich: -20 °C bis +40 °C
• Schutzart: IP 55
• Schutzklasse: II
• Leitungslänge: ca. 1,5 m
• Aderquerschnitt: 4 x 1,0 mm²
• Belastbarkeit Signalausgang: 250 V PH, 1 A, cos 0.8, 900.000 Zyklen
• Dauer vollst. Öffnen/Schließen: ca. 29-32 sec.
• Max. Strömungsgeschwindigkeit Zuluft: 6 m/s
• Max. Strömungsgeschwindigkeit Abluft: 8 m/s

Die Helios EVK 200 Verschlussklappe bietet eine zuverlässige und witterungsbeständige Lösung zur Steuerung von Luftströmen in Lüftungsanlagen. Mit ihrer Schutzart IP 55, der Betriebsspannung von 230 V und der präzisen Steuerung über Relais ermöglicht sie eine kontrollierte Luftzufuhr und -abfuhr für vielfältige Anwendungen im Innen- und Außenbereich.
