Helios KVD 355/6/70/40 Kanalventilator rechteckig, 3-PH 400V, 5000m3/h, 1530W

Der Helios KVD 355/6/70/40 ist ein rechteckiger Kanal-Radialventilator, der für die direkte Montage in Kanalsysteme konzipiert wurde. Dieses 3-Phasen-Gerät bietet mit einem Volumenstrom von 5000 m³/h und einer abgegebenen Leistung von 1,53 kW eine effiziente Luftförderung. Er ist ideal für Lüftungsanwendungen, die eine zuverlässige Leistung und einen niedrigen Geräuschpegel erfordern.

Wie ist der Kanalventilator konstruiert und welche Vorteile bietet das Design?

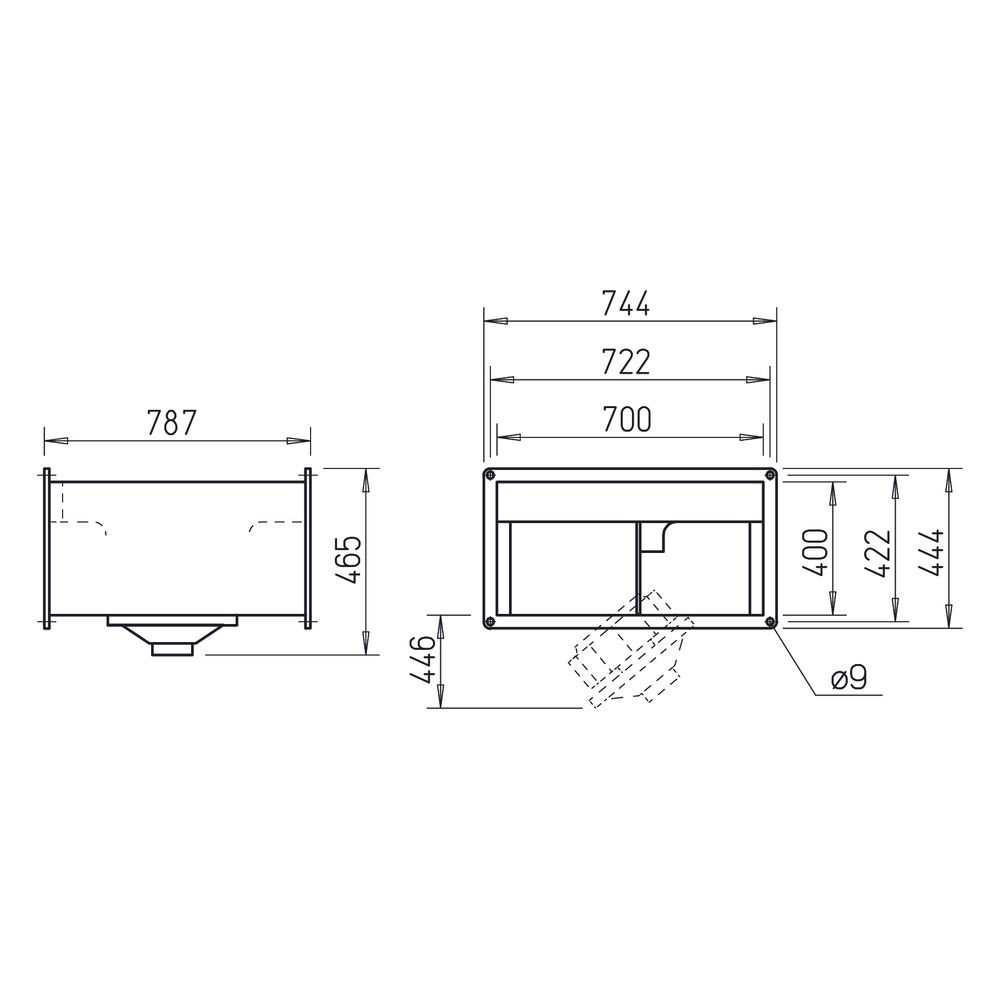

Das Gehäuse des KVD 355/6/70/40 besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, was eine raumsparende Integration in bestehende Kanalsysteme ermöglicht. Die Motor-Laufradeinheit ist ausschwenkbar, was die Wartung erleichtert. Ein vorwärtsgekrümmtes Trommellaufrad aus verzinktem Stahl sorgt für einen guten Wirkungsgrad und einen niedrigen Geräuschpegel. Das aerodynamisch optimierte Spiralgehäuse trägt zur Effizienz des Ventilators bei. Die Laufrad-Motoreinheit ist dynamisch gewuchtet.

Welche Antriebs- und Regelungsoptionen bietet der Ventilator?

Der Antrieb erfolgt über einen wartungsfreien Drehstrom-Außenläufer-Motor mit geschlossener Bauweise und Feuchtschutzimprägnierung der Wicklung. Eingebaute, auf Klemmbrett herausgeführte Thermokontakte schützen den Motor vor Überhitzung. Die Drehzahlregelung ist mittels eines 5-Stufentrafos oder elektronisch stufenlos möglich. Eine Steuerung über einen Helios Frequenzumrichter mit allpoligem Sinusfilter ist ebenfalls realisierbar. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Wartungsfreiheit bei. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP44.

Technische Daten

• Volumenstrom bei 0 Pa: 5000 m³/h
• Abgegebene Leistung: 1,53 kW
• Drehzahl: 830 1/min
• Fördermitteltemperatur: 60 °C
• Fördermitteldichte: 1.2 kg/m³
• Gewicht: 54 kg
• Schalleistung: 73 dB(A)
• Spannung: 230 / 400 Volt
• Stromaufnahme: 5,5 / 3,2 Amp
• Schutzart: IP 44

Der Helios KVD 355/6/70/40 Kanalventilator bietet eine leistungsstarke und flexible Lösung für rechteckige Kanalsysteme. Mit einem Volumenstrom von 5000 m³/h und einer abgegebenen Leistung von 1,53 kW ermöglicht er eine effiziente Luftförderung. Die robuste Bauweise aus verzinktem Stahlblech, die wartungsfreien Komponenten und die vielfältigen Steuerungsmöglichkeiten stellen einen zuverlässigen Betrieb bei einer Schalleistung von 73 dB(A) sicher.
