Helios KVD 200/4/40/20 Kanalventilator rechteckig, 3-PH 400V, 1500m3/h, 370W

Der Helios KVD 200/4/40/20 ist ein rechteckiger Kanalventilator mit einem 3-Phasen 400V-Antrieb und einer Leistung von 370 Watt. Er ist für die direkte Montage in rechteckige Kanalsysteme konzipiert und bietet einen Volumenstrom von 1500 m³/h. Seine Bauweise mit ausschwenkbarer Motor-Laufradeinheit erleichtert die Wartung und ermöglicht eine effiziente Belüftung in verschiedenen Anwendungen.

Wie ist der KVD 200/4/40/20 konstruiert?

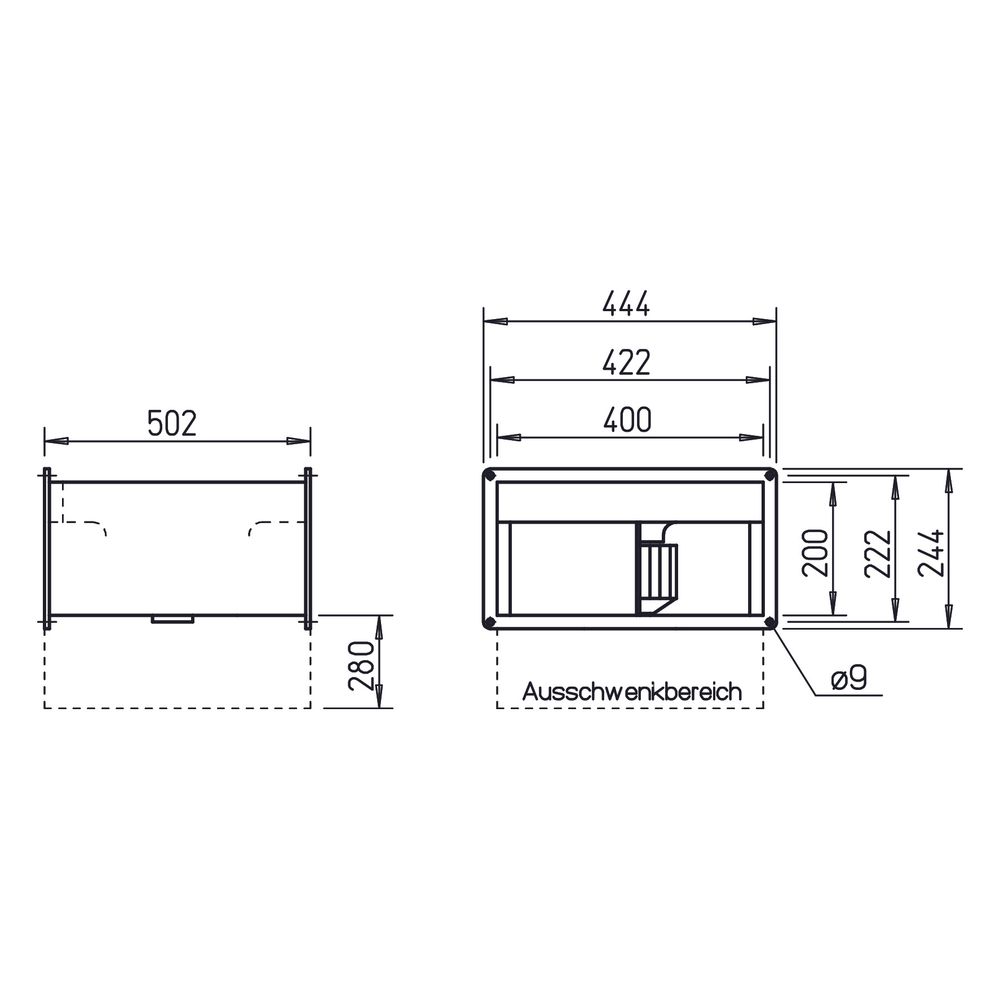

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, was eine raumsparende Montage ermöglicht. Ein vorwärts gekrümmtes Trommellaufrad aus verzinktem Stahl sorgt für einen guten Wirkungsgrad und einen niedrigen Geräuschpegel. Das aerodynamisch optimierte Spiralgehäuse ermöglicht eine effiziente Einströmung über die Düse. Die Laufrad-Motoreinheit ist dynamisch gewuchtet und ausschwenkbar, was die Wartung vereinfacht.

Welche Antriebstechnik und Steuerungsmöglichkeiten bietet der Ventilator?

Der Antrieb erfolgt über einen wartungsfreien Drehstrom-Außenläufer-Motor in geschlossener Bauweise. Eingebaute Thermokontakte sind auf einem Klemmbrett herausgeführt. Die Wicklung ist mit einer Feuchtschutzimprägnierung versehen, und gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit bei. Der Netzanschluss erfolgt über einen vormontierten Klemmenkasten mit Schutzart IP44. Die Drehzahlregelung ist mittels 5-Stufentrafo oder elektronisch stufenlos möglich. Eine Steuerung über einen Helios Frequenzumrichter mit allpoligem Sinusfilter ist ebenfalls einsetzbar.

Technische Daten

• Volumenstrom bei 0 Pa: 1500 m³/h
• Abgegebene Leistung: 0,37 kW
• Spannung: 230 / 400 Volt
• Stromaufnahme: 1,1 / 0,65 Amp
• Drehzahl: 1180 1/min
• Schalleistung: 73 dB(A)
• Fördermitteltemperatur: 65 °C
• Schutzart: IP 44
• Isolierklasse: B
• Gewicht: 13 kg

Der Helios KVD 200/4/40/20 Kanalventilator ist eine robuste und effiziente Lösung für rechteckige Kanalsysteme. Mit einem Volumenstrom von 1500 m³/h und einer abgegebenen Leistung von 0,37 kW sorgt dieser 3-Phasen-Ventilator für eine zuverlässige Luftförderung. Die wartungsfreundliche Konstruktion mit ausschwenkbarer Motor-Laufradeinheit und die flexiblen Drehzahlregelungsoptionen machen ihn zu einer effizienten Komponente für diverse Lüftungsanforderungen.
