Helios KVD 400/6/80/50 Kanalventilator rechteckig, 3-PH 400V, 7600m3/h, 2810W

Der Helios KVD 400/6/80/50 ist ein rechteckiger Kanal-Radialventilator, der für die direkte Montage in Kanalsysteme konzipiert wurde. Ausgestattet mit einem 3-Phasen-Drehstrommotor, bietet dieses Modell eine hohe Förderleistung von 7600 m³/h und eine abgegebene Leistung von 2,81 kW. Er ist ideal für Anwendungen, die eine effiziente Luftförderung bei Fördermitteltemperaturen von bis zu 70 °C erfordern und überzeugt durch seine robuste Bauweise sowie wartungsfreundliche Eigenschaften.

Wie ist der KVD 400/6/80/50 konstruiert?

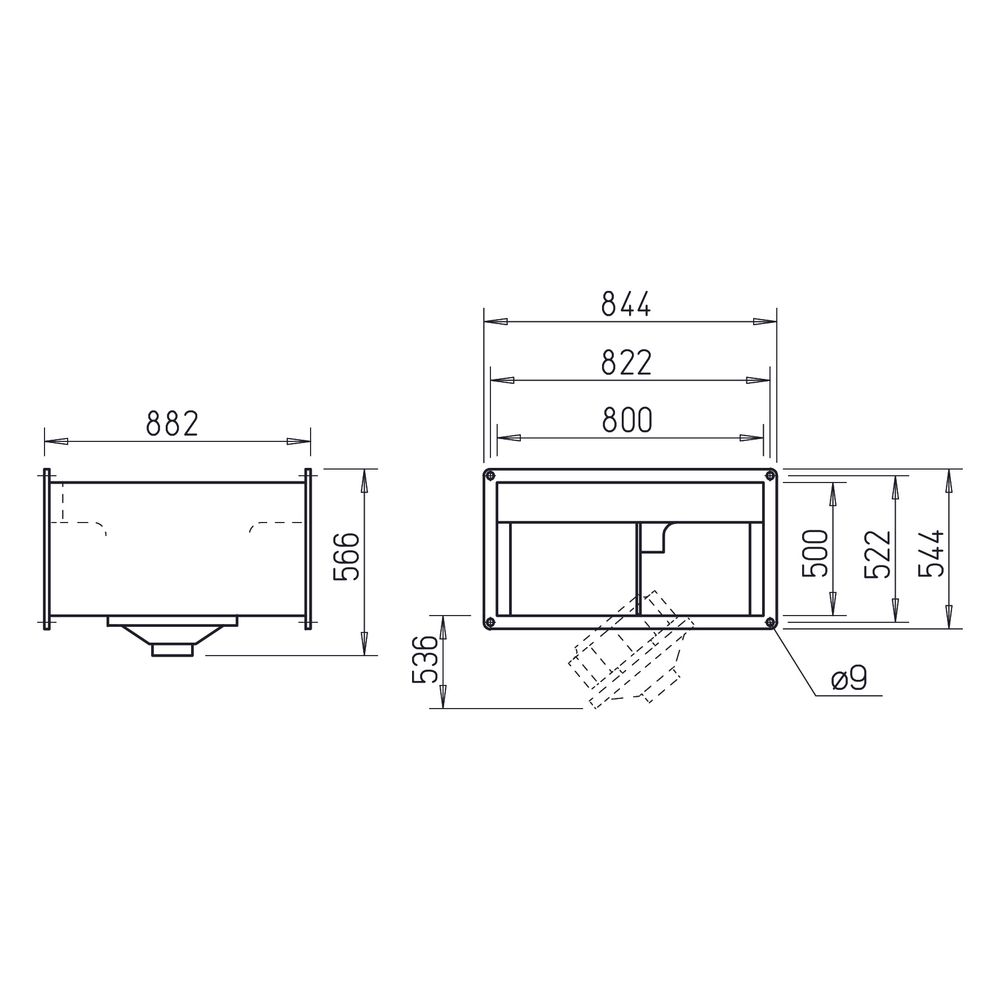

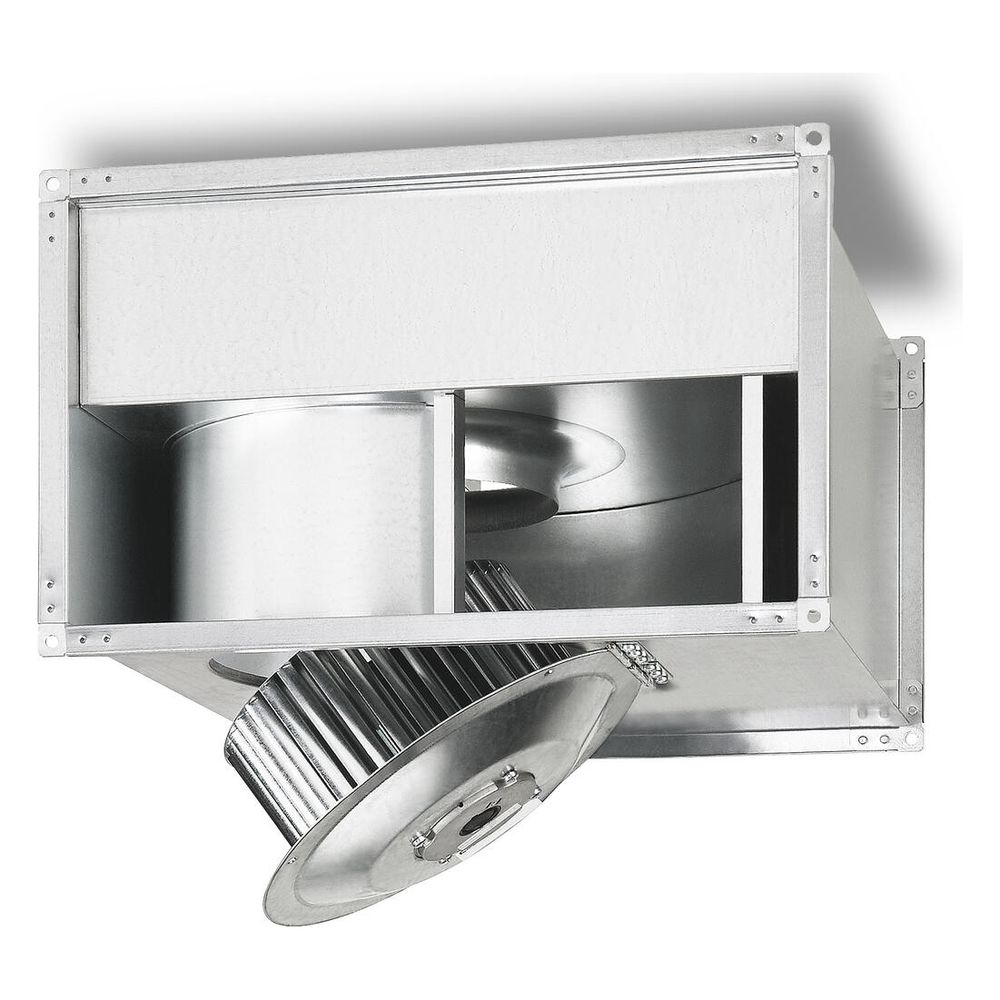

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, die eine raumsparende Integration in rechteckige Kanalsysteme ermöglichen. Für eine erleichterte Wartung ist die Motor-Laufradeinheit ausschwenkbar gestaltet, was den Zugang zu den internen Komponenten vereinfacht. Das vorwärts gekrümmte Trommellaufrad aus verzinktem Stahl trägt zu einem guten Wirkungsgrad und einem niedrigen Geräuschpegel bei. Das aerodynamisch optimierte Spiralgehäuse verbessert die Effizienz des Ventilators, und die gesamte Laufrad-Motoreinheit ist dynamisch gewuchtet.

Welche Antriebs- und Steuerungsmöglichkeiten bietet der Ventilator?

Der KVD 400/6/80/50 wird von einem wartungsfreien Drehstrom-Außenläufer-Motor angetrieben, der in geschlossener Bauweise ausgeführt ist. Die Wicklung ist mit einer Feuchtschutzimprägnierung versehen, und gedichtete, geräuscharme Kugellager mit Langzeitschmierung ermöglichen einen zuverlässigen Betrieb. Eingebaute Thermokontakte sind auf ein Klemmbrett herausgeführt. Die Drehzahlregelung ist flexibel über einen 5-Stufentrafo oder elektronisch stufenlos möglich. Eine präzise Steuerung kann zudem über einen Helios Frequenzumrichter mit allpoligem Sinusfilter erfolgen. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP44.

Technische Daten

• Volumenstrom bei 0 Pa: 7600 m³/h
• Abgegebene Leistung: 2,81 kW
• Drehzahl: 860 1/min
• Fördermitteltemperatur: 70 °C
• Gewicht: 78 kg
• Schalleistung: 80 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 5,3 Amp
• Frequenz: 50 Hz
• Schutzart: IP44

Der Helios KVD 400/6/80/50 Kanalventilator bietet eine robuste und effiziente Lösung für die Kanallüftung. Seine Konstruktion aus verzinktem Stahlblech und die ausschwenkbare Motor-Laufradeinheit erleichtern Installation und Wartung. Mit einem Volumenstrom von 7600 m³/h und einer abgegebenen Leistung von 2,81 kW ist er für anspruchsvolle Anwendungen in rechteckigen Kanalsystemen bei Temperaturen bis 70 °C geeignet. Der wartungsfreie Drehstrom-Außenläufer-Motor und die vielfältigen Drehzahlregelungsoptionen runden das Profil dieses leistungsstarken Ventilators ab.
