Helios KVD 225/4/50/25 Kanalventilator rechteckig, 3-PH 400V, 1950m3/h, 540W

Der Helios KVD 225/4/50/25 ist ein rechteckiger Kanal-Radialventilator mit einem Volumenstrom von 1950 m³/h und einer Leistung von 540 W. Er ist für den Einsatz in rechteckigen Kanalsystemen konzipiert und eignet sich für die Förderung von Luft bei Temperaturen bis zu 65 °C. Die dreiphasige Ausführung mit 400 V Spannung ermöglicht eine zuverlässige und effiziente Lüftung in gewerblichen oder industriellen Anwendungen.

Wie ist der KVD 225/4/50/25 konstruiert?

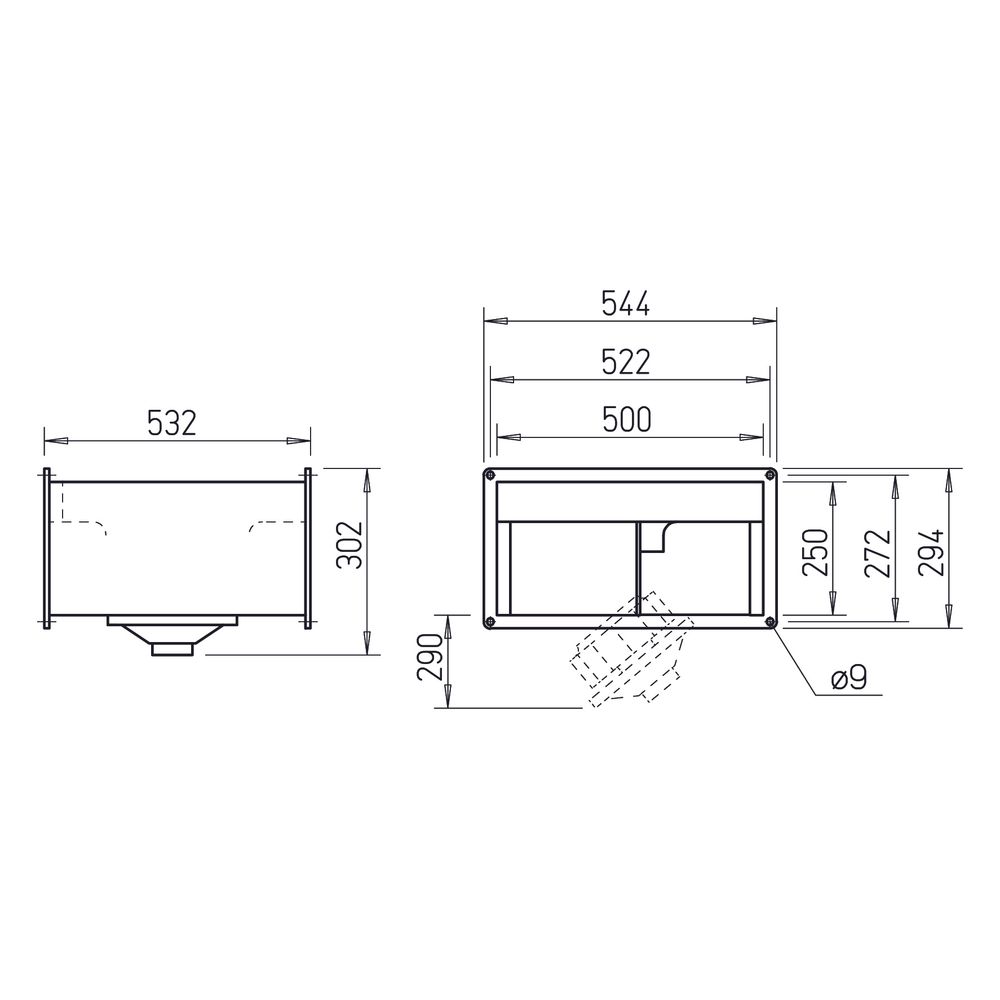

Der Kanalventilator verfügt über ein Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, die eine platzsparende Montage in rechteckigen Kanalsystemen erlauben. Das vorwärts gekrümmte Trommellaufrad aus verzinktem Stahl sorgt für einen guten Wirkungsgrad und einen niedrigen Geräuschpegel. Das aerodynamisch optimierte Spiralgehäuse ermöglicht eine effiziente Einströmung der Luft über die Düse. Die Motor-Laufradeinheit ist ausschwenkbar, was die Wartung erleichtert.

Welche Antriebstechnik und Steuerungsmöglichkeiten bietet der Ventilator?

Der KVD 225/4/50/25 ist mit einem wartungsfreien Drehstrom-Außenläufer-Motor ausgestattet, der eine geschlossene Bauweise aufweist. Thermokontakte sind eingebaut und auf einem Klemmbrett herausgeführt. Die Drehzahlregelung kann über einen 5-Stufentrafo oder elektronisch stufenlos erfolgen. Zudem ist eine Steuerung mittels Helios Frequenzumrichter mit allpoligem Sinusfilter möglich. Die Wicklung ist mit Feuchtschutzimprägnierung versehen, und geräuscharme Kugellager mit Langzeitschmierung sorgen für einen langlebigen Betrieb.

Welche technischen Leistungsdaten sind relevant?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 1950 m³/h und eine Drehzahl von 1270 1/min. Die abgegebene Leistung beträgt 0,54 kW bei einer Stromaufnahme von 1,6 A (230 V) bzw. 0,93 A (400 V). Die Fördermitteldichte liegt bei 1,2 kg/m³, und die maximale Fördermitteltemperatur beträgt 65 °C. Die Schalleistung beträgt 72 dB(A). Die Schutzart ist IP44, die Isolierklasse B, und der Ventilator ist nicht explosionsgeschützt.

Technische Daten

• Volumenstrom: 1950 m³/h
• Leistung: 540 W
• Spannung: 230 / 400 V
• Drehzahl: 1270 1/min
• Schalleistung: 72 dB(A)
• Fördermitteltemperatur: 65 °C
• Stromaufnahme: 1,6 / 0,93 A
• Schutzart: IP44
• Isolierklasse: B
• Gewicht: 17 kg

Der Helios KVD 225/4/50/25 Kanalventilator bietet eine effiziente und wartungsarme Lösung für die Luftförderung in rechteckigen Kanalsystemen. Mit seiner Leistung von 540 W und einem Volumenstrom von 1950 m³/h ist er für vielfältige Lüftungsaufgaben geeignet und überzeugt durch seine robuste Bauweise und flexible Steuerungsmöglichkeiten.
