Helios KRD EC 400/60/35 Kanalventilator EC schwenkout 3-PH 400V regelbar, 4580m3/h, 1,30kW

Der Helios KRD EC 400/60/35 Kanalventilator EC ist ein leistungsstarker Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert ist. Dieses 3-Phasen-Gerät bietet mit einer Förderleistung von 4580 m³/h und einer Leistung von 1,30 kW eine effiziente und regelbare Lösung für vielfältige Lüftungsanforderungen. Die schwenkbare Ventilatoreinheit erleichtert Wartungsarbeiten, während die schallabsorbierende Innenauskleidung einen leisen Betrieb ermöglicht.

Wie ist der Helios KRD EC 400/60/35 konstruiert und welche Vorteile bietet das Design?

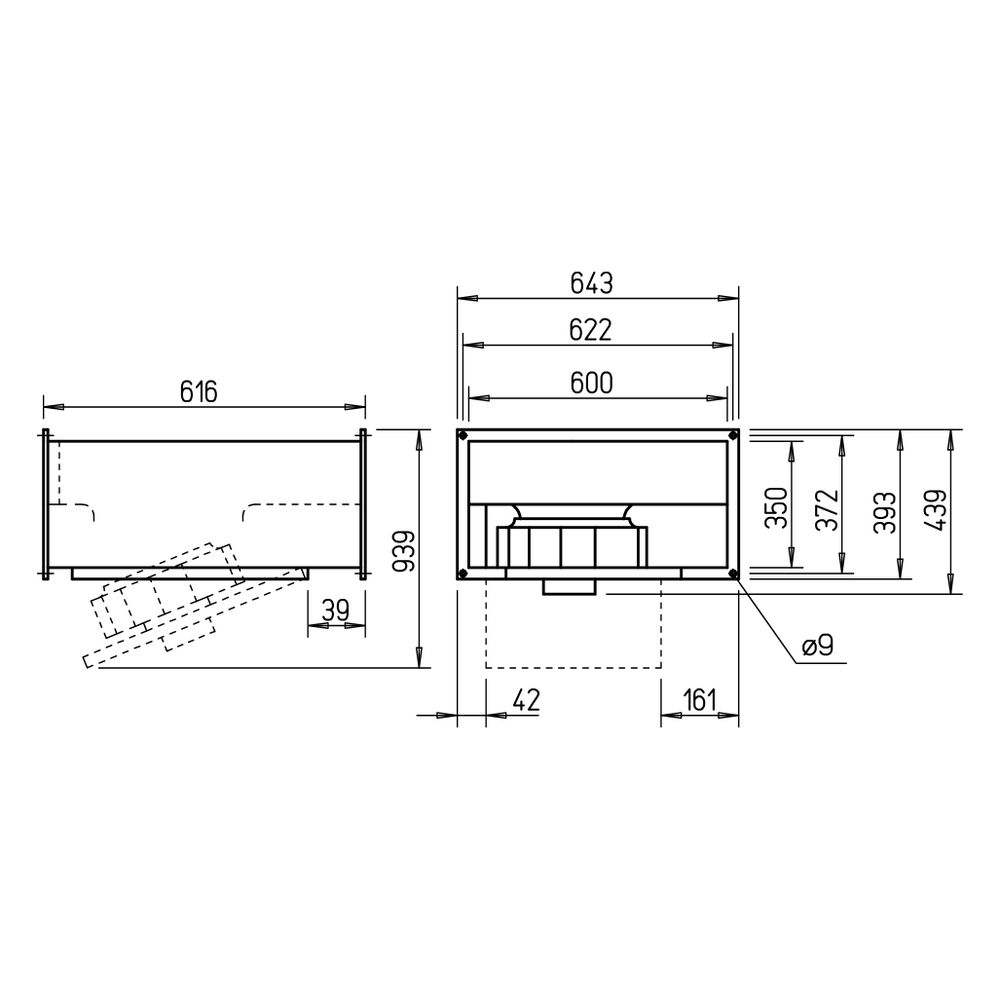

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, was eine einfache Integration in bestehende Kanalsysteme ermöglicht. Die raumsparende Bauweise wird durch eine schallabsorbierende Innenauskleidung aus 50 mm starken Mineralfaserplatten ergänzt, die den Betrieb besonders leise gestaltet. Die Ventilatoreinheit ist herausschwenkbar, was die Wartung vereinfacht und den Zugang zu den Komponenten erleichtert.

Welche Technik sorgt für die hohe Leistung und Effizienz des Ventilators?

Der KRD EC 400/60/35 ist mit einem Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoffschaufeln ausgestattet, das aerodynamisch optimiert ist und eine Einströmung über eine Düse besitzt. Für einen vibrationsfreien Lauf sorgt eine dynamische Wuchtung. Der Antrieb erfolgt über einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54, der sich durch höchsten Wirkungsgrad auszeichnet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie lässt sich die Drehzahl des Ventilators steuern?

Der Ventilator ist serienmäßig mit einem internen Potentiometer ausgestattet, das eine stufenlose Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl ermöglicht. Alternativ kann die Drehzahl über ein externes Potentiometer oder ein Universal-Regelsystem Eur-EC stufenlos geregelt werden. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP 54), der an einem ausgeführten Kabel montiert ist.

Welche Betriebs- und Sicherheitsmerkmale sind beim KRD EC 400/60/35 vorhanden?

Das Gerät ist für eine maximale Betriebstemperatur von 60 °C ausgelegt und besitzt die Isolierklasse F. Die Schutzart IP44 schützt den Ventilator vor Fremdkörpern und Spritzwasser. Eine integrierte elektronische Temperaturüberwachung überwacht den EC-Motor und die Elektronik, um einen sicheren Betrieb zu unterstützen. Der Schalldruck in 4 m beträgt 53 dB(A), was einen vergleichsweise leisen Betrieb ermöglicht.

Technische Daten

• Förderleistung freibl.: 4580 m³/h
• Spannung: 400 Volt
• Leistung: 1,30 kW
• Stromaufnahme: 2,01 Amp Wechselstrom/Drehstrom D
• Frequenz: 50/60 Hz
• Max. Temperatur: 60 °C
• Isolierklasse: F
• Schutzart: IP44
• Schalldruck in 4 m: 53 dB(A)

Der Helios KRD EC 400/60/35 Kanalventilator EC überzeugt durch seine hohe Förderleistung von 4580 m³/h und die regelbare Leistung von 1,30 kW. Die schwenkbare Bauweise erleichtert Wartungsarbeiten, während die schallabsorbierende Innenauskleidung für einen leisen Betrieb sorgt. Mit seiner robusten Konstruktion und der integrierten Temperaturüberwachung ist der Ventilator eine zuverlässige und energieeffiziente Lösung für anspruchsvolle Lüftungssysteme.
