Helios KRD EC 560/100/50 B Kanalventilator EC schwenkout 3-PH 400V regelbar, 13600m3/h, 3,42kW

Der Helios KRD EC 560/100/50 B Kanalventilator ist ein leistungsstarker Radial EC-Kanalventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert ist. Dieses 3-phasige, drehzahlregelbare Gerät zeichnet sich durch eine herausschwenkbare Ventilator-Einheit aus, die eine servicefreundliche Handhabung ermöglicht. Mit einem Volumenstrom von 13480 m³/h bei 0 Pa und einer aufgenommenen Leistung von 3,42 kW eignet sich der Ventilator für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Bereichen.

Wie ist der Helios KRD EC 560/100/50 B konstruiert und montiert?

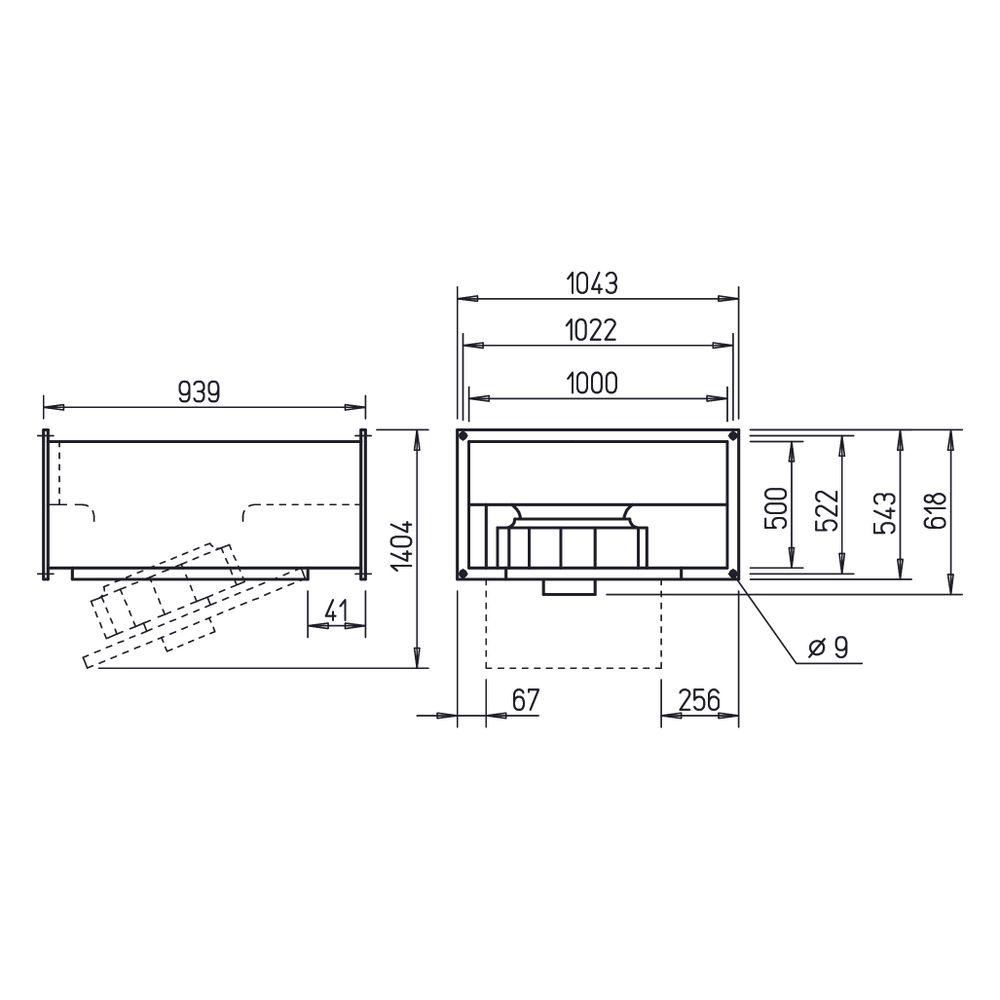

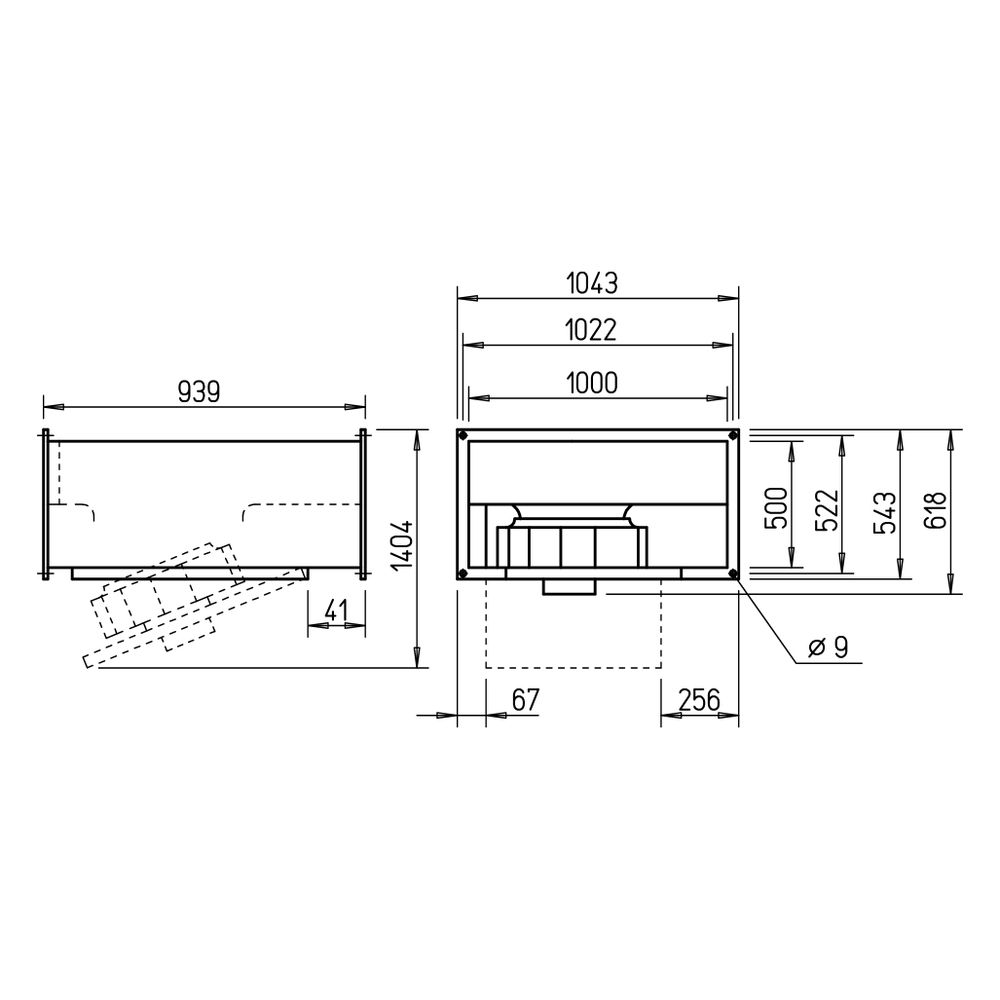

Das Gehäuse des KRD EC 560/100/50 B besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile. Dies ermöglicht eine raumsparende Integration in rechteckige Kanalsysteme. Die herausschwenkbare Motor-Laufrad-Einheit erleichtert Wartung und Service, da sie ohne Ausbau des gesamten Ventilators zugänglich ist. Die rückwärts gekrümmten Laufradschaufeln tragen zur Effizienz des Ventilators bei.

Wie erfolgt der Antrieb und die Steuerung des Ventilators?

Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54, der einen hohen Wirkungsgrad bietet. Der Ventilator ist wartungsarm, funkstörungsfrei und kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für zusätzliche Sicherheit. Die Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl ist über ein serienmäßiges internes Potentiometer möglich. Eine stufenlose Drehzahlsteuerung kann auch mit einem externen Potentiometer oder einem Universal-Regelsystem (Eur-EC) realisiert werden. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten (IP 54) an einem ausgeführten Kabel.

Welche Schutzart und akustischen Eigenschaften bietet der Kanalventilator?

Der Kanalventilator erzeugt bei einem Abstand von 4 Metern einen Schalldruckpegel von 56 dB(A). Die Schutzart IP54 ermöglicht einen zuverlässigen Schutz gegen Staub und Spritzwasser, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.

Technische Daten

• Volumenstrom bei 0 Pa: 13480 m³/h
• Fördermitteldichte: 1.2 kg/m³
• Drehzahl: 1620 1/min
• Aufgenommene Leistung: 3,42 kW
• Gewicht: 81 kg
• Schalldruck (dB(A) in 4m): 56 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 5,20 Amp
• Frequenz: 50/60 Hz
• Schutzart: IP 54

Der Helios KRD EC 560/100/50 B Kanalventilator stellt eine effiziente und flexible Lösung für die Kanallüftung dar. Seine robuste Bauweise aus verzinktem Stahlblech, der energiesparende EC-Motor und die Möglichkeit der stufenlosen Drehzahlsteuerung machen ihn zu einer zuverlässigen Komponente in Lüftungssystemen. Mit einer aufgenommenen Leistung von 3,42 kW und einem Volumenstrom von 13480 m³/h ist er für vielfältige und anspruchsvolle Anwendungen geeignet.
