Helios KRD EC 560/100/50 A Kanalventilator EC schwenkout 3-PH 400V regelbar, 9370m3/h, 1,81kW

Der Helios KRD EC 560/100/50 A Kanalventilator ist ein leistungsstarker Radial-EC-Kanalventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 9370 m³/h und einer aufgenommenen Leistung von 1,81 kW bietet dieses drehzahlsteuerbare Modell eine effiziente und flexible Lösung für Lüftungsaufgaben. Die herausschwenkbare Ventilator-Einheit ermöglicht zudem eine besonders servicefreundliche Handhabung.

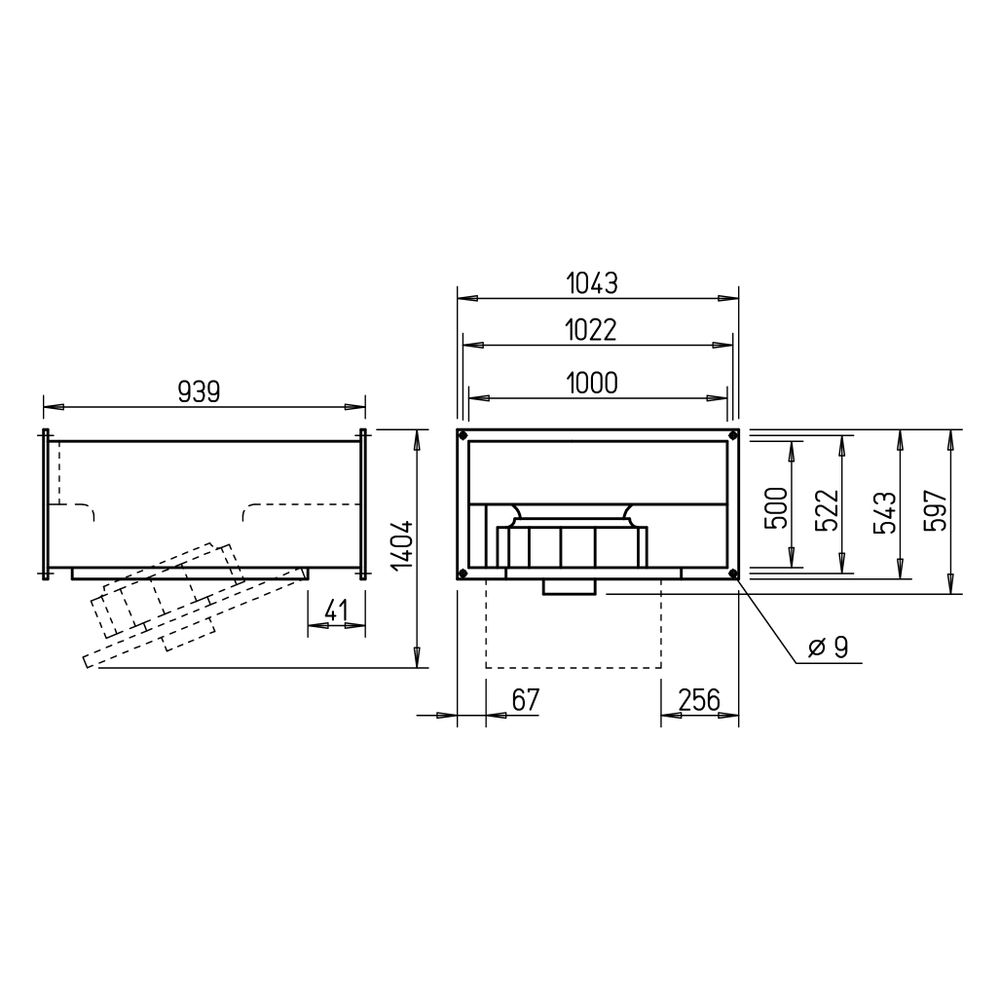

Wie ist der KRD EC 560/100/50 A konstruiert?

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet. Diese Bauweise ermöglicht eine raumsparende Installation und eine einfache Integration in bestehende rechteckige Kanalsysteme. Ein hochleistungsfähiges Radial-Laufrad aus Kunststoff mit rückwärts gekrümmten Schaufeln sorgt für einen effizienten Luftstrom. Die dynamische Wuchtung des Laufrades stellt einen vibrationsfreien Lauf sicher, während die aerodynamisch optimierte Einströmung über eine Düse die Leistung weiter verbessert.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad bietet. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik vor Überhitzung. Serienmäßig ist der Ventilator mit einem internen Potentiometer ausgestattet, das eine flexible Einstellung der Ventilatordrehzahl zwischen der minimalen und maximalen Drehzahl ermöglicht. Die stufenlose Drehzahlsteuerung kann alternativ mit einem externen Potentiometer oder einem Universal-Regelsystem (Eur-EC) erfolgen. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP 54 an einem ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 9370 m³/h
• Fördermitteldichte: 1.2 kg/m³
• Drehzahl: 1540 1/min
• Aufgenommene Leistung: 1,81 kW
• Gewicht: 68,5 kg
• Schalldruck (dB(A) in 4m): 50 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 2,80 Amp
• Frequenz: 50/60 Hz
• Schutzart: Motor IP 44, Klemmenkasten IP 54

Der Helios KRD EC 560/100/50 A Kanalventilator überzeugt durch seine robuste Bauweise aus verzinktem Stahlblech und die flexible, energiesparende EC-Motorentechnik. Mit einem Volumenstrom von 9370 m³/h und einer aufgenommenen Leistung von 1,81 kW ist er eine zuverlässige und effiziente Lösung für anspruchsvolle Lüftungsaufgaben in rechteckigen Kanalsystemen, wobei die herausschwenkbare Ventilatoreinheit eine einfache Wartung sicherstellt.
