Helios KRD EC 500/80/50 B Kanalventilator EC schwenkout 3-PH 400V regelbar, 9080m3/h, 1,81kW

Der Helios KRD EC 500/80/50 B Kanalventilator ist ein leistungsstarker Radial EC-Kanalventilator mit rückwärts gekrümmten Laufradschaufeln. Er ist für die direkte Montage in rechteckige Kanalsysteme konzipiert und bietet mit einem Volumenstrom von 9080 m³/h und einer aufgenommenen Leistung von 1,81 kW bei 400 Volt eine effiziente Lösung für anspruchsvolle Lüftungsaufgaben in gewerblichen und industriellen Anwendungen. Die servicefreundliche, ausschwenkbare Ventilator-Einheit ermöglicht eine einfache Handhabung und Wartung.

Wie ist der KRD EC 500/80/50 B konstruiert und montiert?

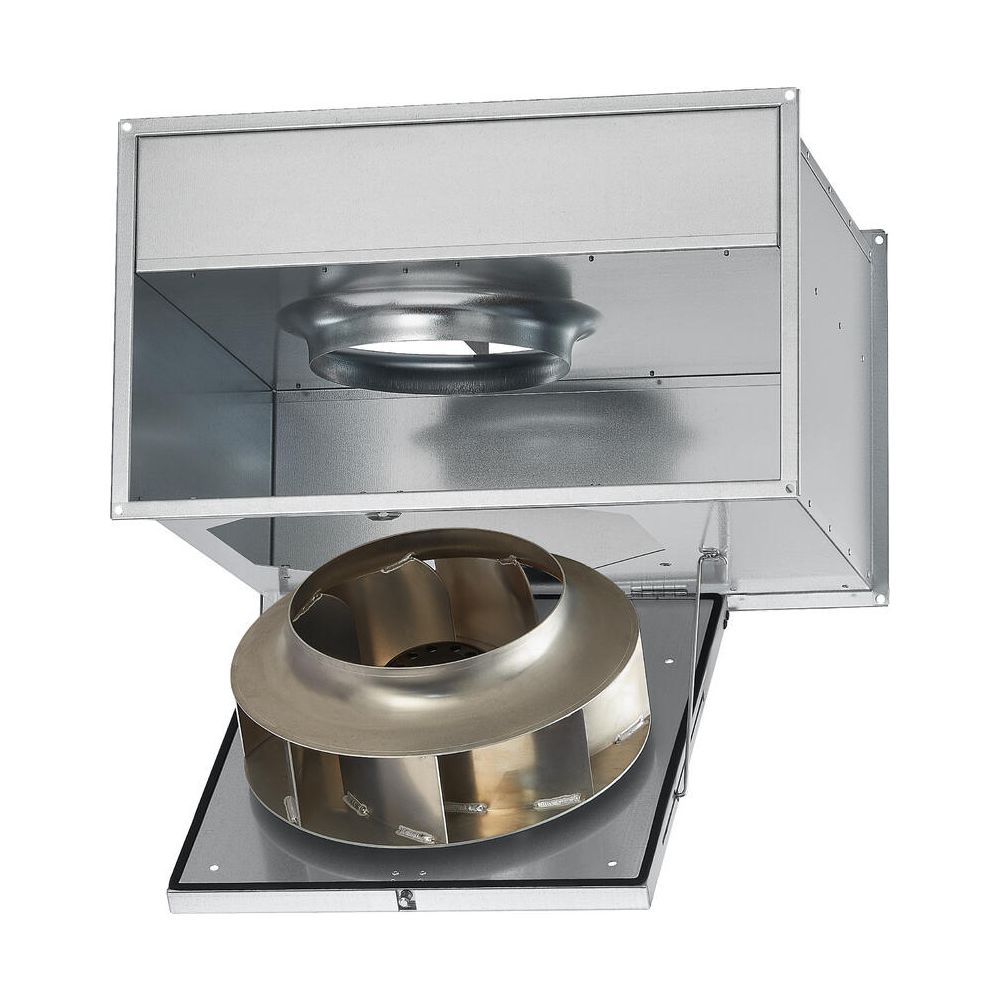

Das Gehäuse des KRD EC 500/80/50 B Kanalventilators besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile. Diese ermöglichen eine direkte und einfache Integration in rechteckige Kanalsysteme. Die raumsparende Bauweise sowie die servicefreundliche, herausschwenkbare Motor-Laufrad-Einheit erleichtern Installation und Wartung erheblich.

Welche Eigenschaften zeichnen Laufrad und Motor aus?

Der Ventilator ist mit einem Hochleistungs-Radial-Laufrad aus Aluminium ausgestattet, dessen rückwärts gekrümmte Schaufeln durch dynamische Wuchtung einen vibrationsfreien Lauf sicherstellen. Die aerodynamisch optimierte Einströmung über eine Düse trägt zur Effizienz bei. Angetrieben wird der Kanalventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44. Dieser Motor bietet einen hohen Wirkungsgrad, ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist ebenfalls vorhanden.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Der KRD EC 500/80/50 B ist serienmäßig mit einem internen Potentiometer ausgestattet, das die Einstellung einer beliebigen Ventilatordrehzahl zwischen der minimalen und maximalen Drehzahl ermöglicht. Alternativ kann eine stufenlose Drehzahlregelung mit einem externen Potentiometer oder dem Universal-Regelsystem EUR-EC verwendet werden. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP54 an das ausgeführte Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 9080 m³/h
• Fördermitteldichte: 1.2 kg/m³
• Drehzahl: 1550 1/min
• Aufgenommene Leistung: 1,81 kW
• Gewicht: 50,5 kg
• Schalldruck dB(A) in 4m: 51 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 2,79 Ampere
• Frequenz: 50/60 Hz
• Schutzart: IP 44

Der Helios KRD EC 500/80/50 B Kanalventilator überzeugt als robuste und effiziente Lösung für die Lüftung in rechteckigen Kanalsystemen. Seine Konstruktion aus verzinktem Stahlblech, das Hochleistungs-Radial-Laufrad und der energiesparende EC-Motor mit 1,81 kW Leistung und einem Volumenstrom von 9080 m³/h ermöglichen einen zuverlässigen Betrieb. Die integrierte Drehzahlregelung und die einfache Wartung durch die ausschwenkbare Einheit unterstreichen die Funktionalität dieses 3-Phasen-Geräts.
