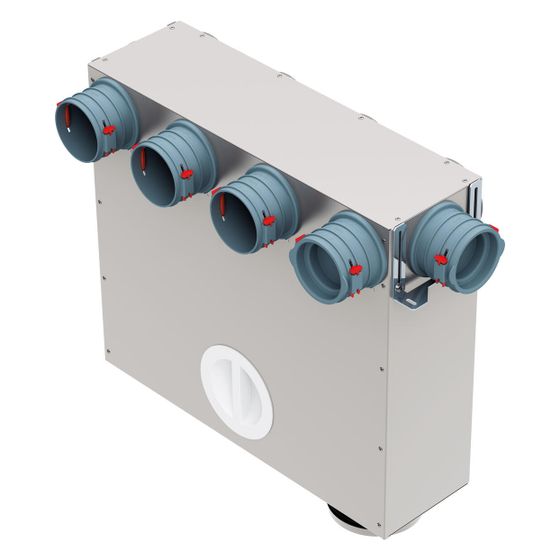

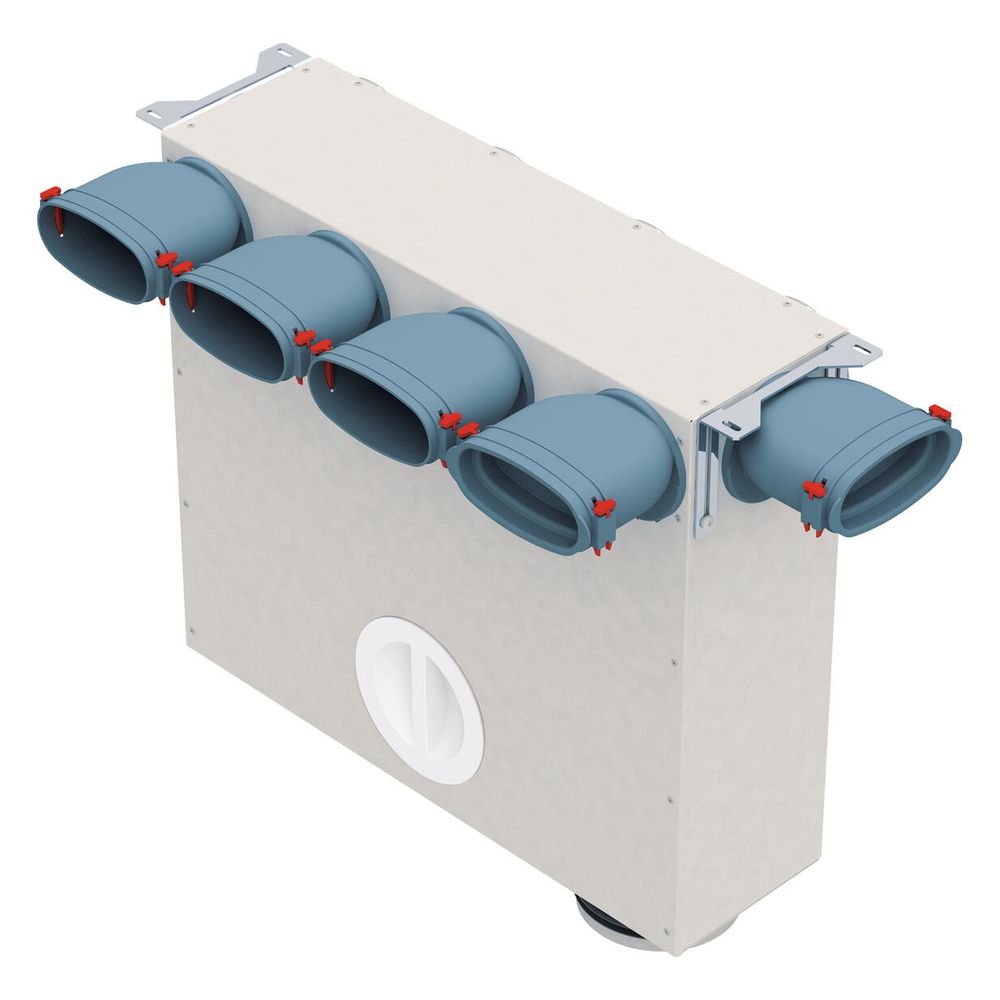

Helios FRS-MVK 4 und 1-51/125 FlexPipe Multi-Verteilerkasten 5 Einzelstutzen oval 51mm, 2x Anschluss-DN 125

Der Helios FRS-MVK 4+1-51/125 FlexPipe Multi-Verteilerkasten ist eine vielseitige Komponente für Lüftungssysteme. Er ist für den universellen Einbau auf der Rohbetondecke oder als bodenstehender Etagenverteiler konzipiert. Dieser Multi-Verteilerkasten bietet Anschlussmöglichkeiten für bis zu fünf ovale Lüftungsrohre mit 51 mm Durchmesser und verfügt über zwei Anschluss-DN 125. Das Gehäuse aus verzinktem Stahlblech ist korrosionsbeständig und die Innenseiten sind mit einer schallabsorbierenden, glattflächigen Auskleidung versehen.

Welche Einsatzmöglichkeiten und Montageoptionen bietet der Multi-Verteilerkasten?

Der FRS-MVK 4+1-51/125 FlexPipe Multi-Verteilerkasten ist flexibel einsetzbar und eignet sich sowohl für die Montage auf der Rohbetondecke als auch als bodenstehender Etagenverteiler. Die Befestigung erfolgt unkompliziert mit den beiliegenden Montagewinkeln. Der Rohranschluss DN 125 ist optional horizontal oder vertikal möglich, was eine hohe Anpassungsfähigkeit an verschiedene Installationssituationen ermöglicht.

Wie ist der FRS-MVK 4+1-51/125 konstruiert und ausgestattet?

Das Gehäuse des Verteilerkastens besteht aus verzinktem Stahlblech, was eine hohe Korrosionsbeständigkeit bietet. Im Inneren verfügt der Verteilerkasten über eine schallabsorbierende, glattflächige Auskleidung aus foliertem PU-Schaum. Eine große Revisionsöffnung ermöglicht zudem einen einfachen Zugang für Wartungs- und Inspektionsarbeiten.

Welche Anschlussmöglichkeiten bietet der Verteilerkasten?

Der Verteilerkasten bietet 10 Anschlussmöglichkeiten für bis zu 5 ovale Lüftungsrohre FRS-R 51 durch beiliegende Bajonett-Einzelstutzen. Der Rohranschluss DN 125 ist optional horizontal oder vertikal möglich. Für nicht genutzte Anschlüsse sind passende Verschlussdeckel mit Dichtungen enthalten, um eine dichte und sichere Verbindung zu ermöglichen.

Technische Daten

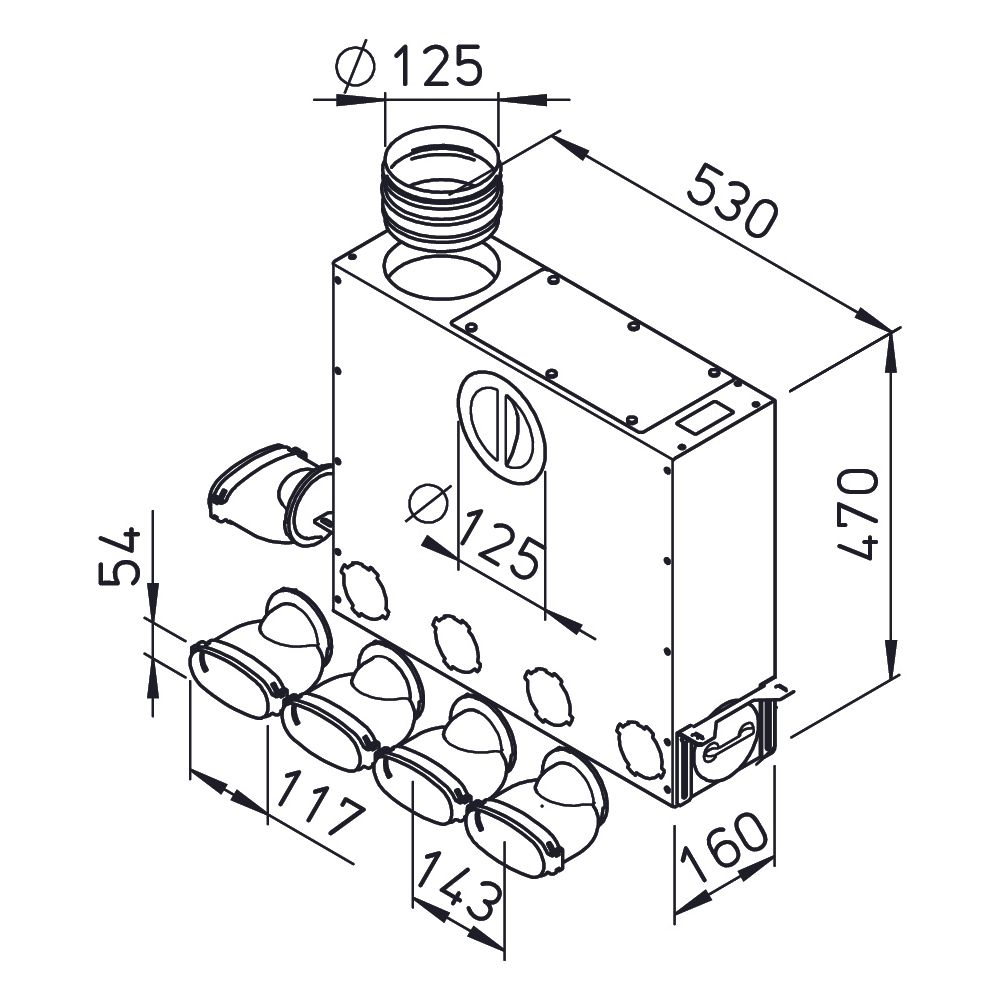

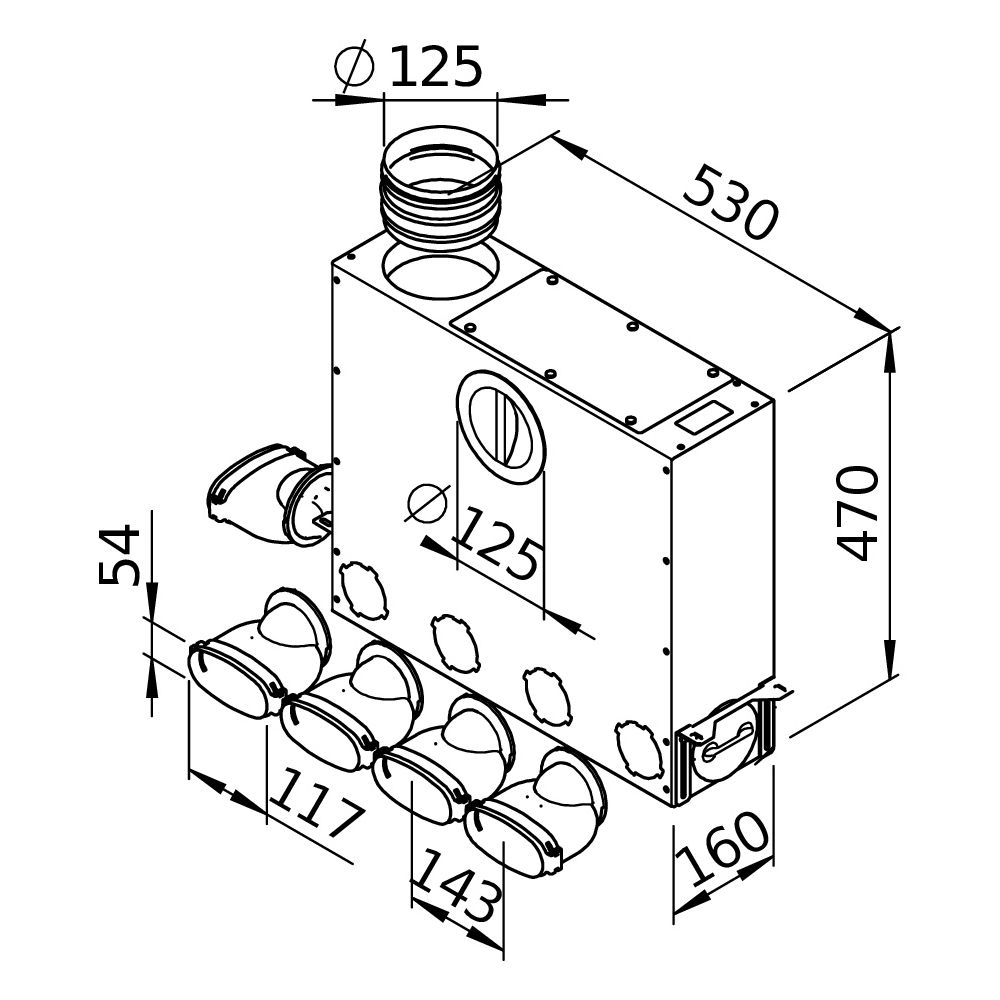

• Maße (H x B x T): 470 x 530 x 160 mm
• Anzahl Einzelstutzen: 5 (oval)
• Stutzendurchmesser: 51 mm
• Anschluss-DN: 2x DN 125
• Material Gehäuse: Verzinktes Stahlblech
• Material Innenauskleidung: PU-Schaum, foliert
• Hersteller: Helios Ventilatoren
• Typ: FRS-MVK 4+1-51/125

Der Helios FRS-MVK 4+1-51/125 FlexPipe Multi-Verteilerkasten bietet eine robuste und flexible Lösung für die Luftverteilung in KWL-Systemen. Mit seinen fünf ovalen Einzelstutzen (51 mm) und zwei Anschlussmöglichkeiten DN 125 ermöglicht er eine vielseitige Installation. Die korrosionsbeständige Bauweise aus verzinktem Stahlblech und die schallabsorbierende Innenauskleidung tragen zu einer langlebigen und geräuscharmen Funktion bei.

Lieferumfang

• 1x Gehäuse aus verzinktem Stahlblech
• 2x Montagewinkel, verstellbar
• 5x Bajonett-Einzelstutzen, oval
• 5x Bajonett-Verschlussdeckel
• 2x Stutzen-Verschlussdeckel 51 mm, inkl. Dichtung
• 10x Fixierklammern
• 1x Verschlussdeckel DN 125
• 1x Anschlussmuffe DN 125, Stahlblech, inkl. Dichtung
