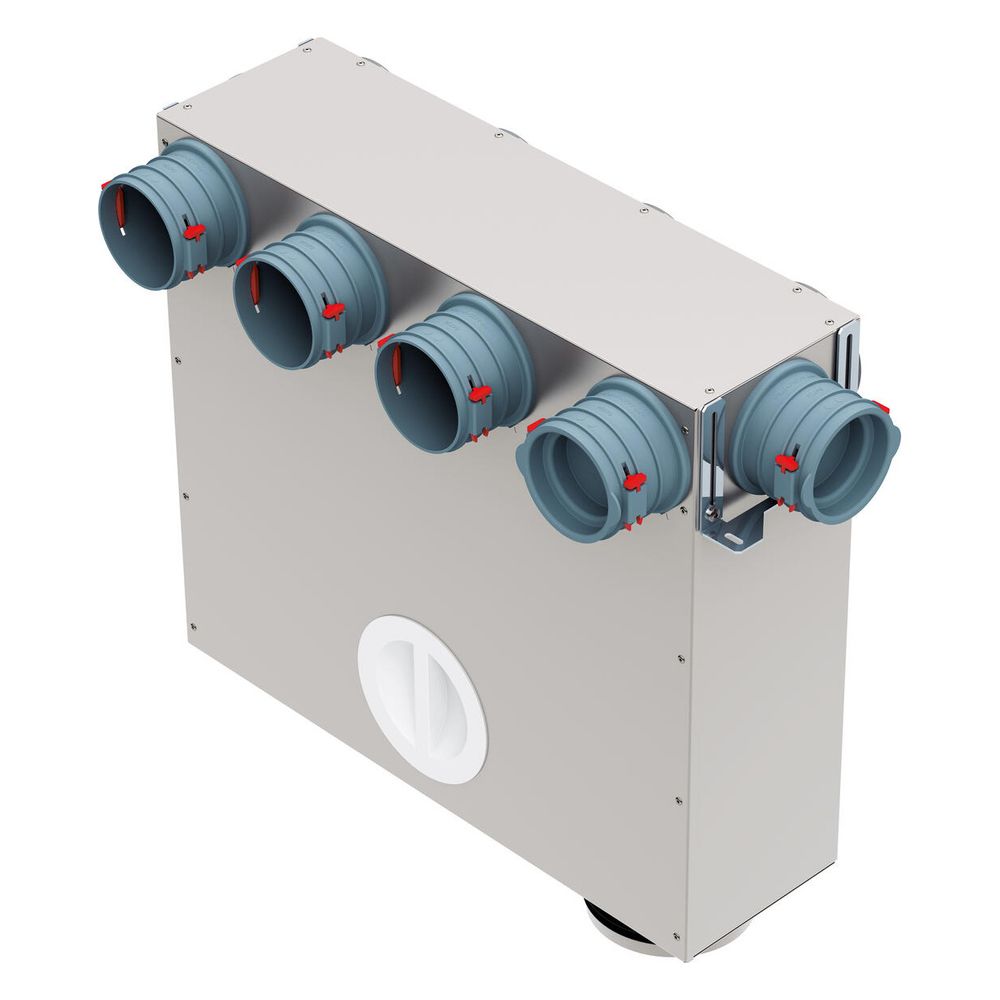

Helios FRS-MVK 4 und 1-75/125 FlexPipe Multi-Verteilerkasten 5 Einzelstutzen rund DN 75, 2x Anschluss-DN 125

Der Helios FRS-MVK 4 und 1-75/125 FlexPipe Multi-Verteilerkasten ist eine vielseitige Lösung für Lüftungssysteme. Er ist für den universellen Einbau in oder auf der Rohbetondecke konzipiert und kann auch als bodenstehender Etagenverteiler eingesetzt werden. Dieser Verteilerkasten bietet Anschlussmöglichkeiten für bis zu fünf runde Lüftungsrohre DN 75 und zwei Anschlüsse DN 125. Das Gehäuse aus verzinktem Stahlblech ist korrosionsbeständig und die Innenseiten sind mit einer schallabsorbierenden Auskleidung aus foliertem PU-Schaum versehen.

Wie ermöglicht der FRS-MVK 4+1-75/125 eine flexible Installation?

Der FRS-MVK 4+1-75/125 FlexPipe Multi-Verteilerkasten ermöglicht eine flexible Integration in verschiedene Umgebungen. Er kann sowohl in Rohbetondecken als auch auf diesen montiert oder als bodenstehender Etagenverteiler genutzt werden. Die Befestigung erfolgt mittels der beiliegenden verstellbaren Montagewinkel. Für die Lüftungsrohre stehen zehn Anschlussmöglichkeiten für bis zu fünf runde Lüftungsrohre FRS-R 75 zur Verfügung, die über Bajonett-Einzelstutzen angeschlossen werden. Die beiden Rohranschlüsse DN 125 können optional horizontal oder vertikal ausgerichtet werden.

Welche Merkmale zeichnen den FRS-MVK 4+1-75/125 aus?

Das Gehäuse des Multi-Verteilerkastens besteht aus verzinktem Stahlblech, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Innenseiten sind mit einer glattflächigen, schallabsorbierenden Auskleidung aus foliertem PU-Schaum versehen, die zur Geräuschreduzierung beiträgt. Eine große Revisionsöffnung erleichtert zudem Wartungs- und Inspektionsarbeiten.

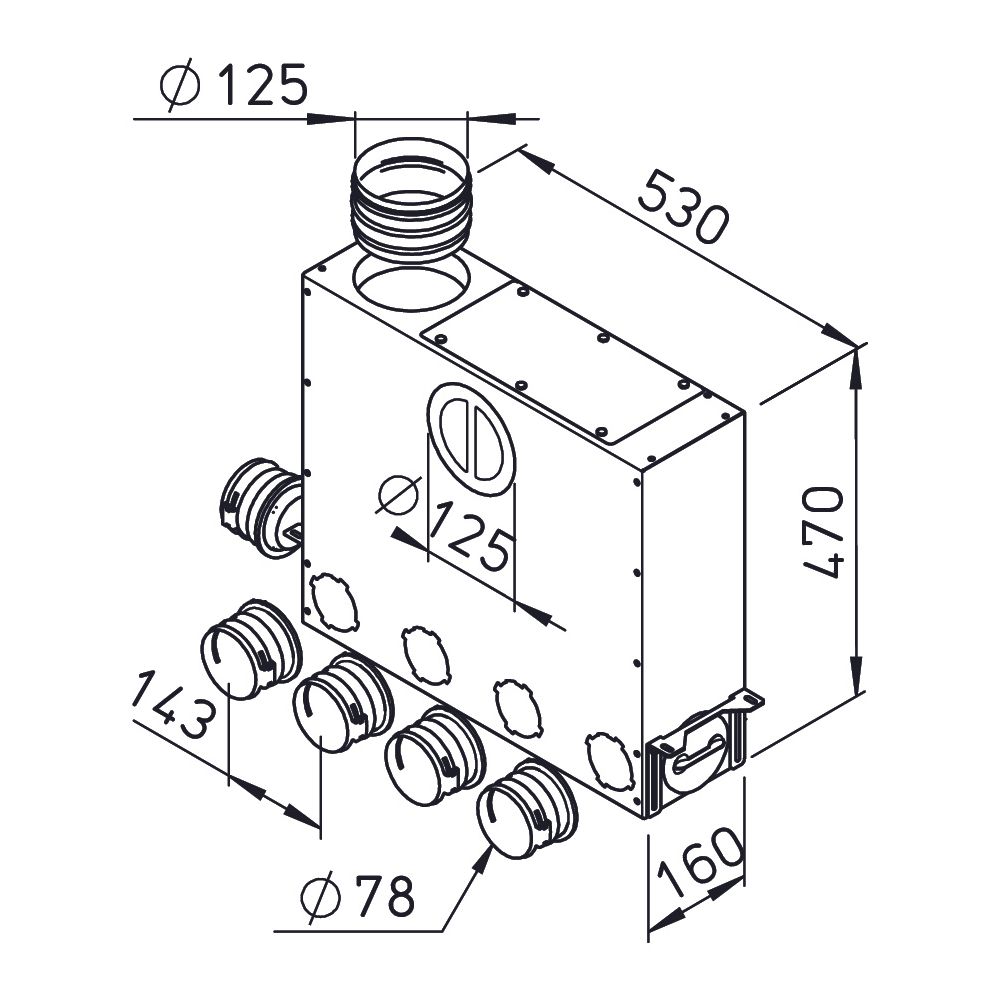

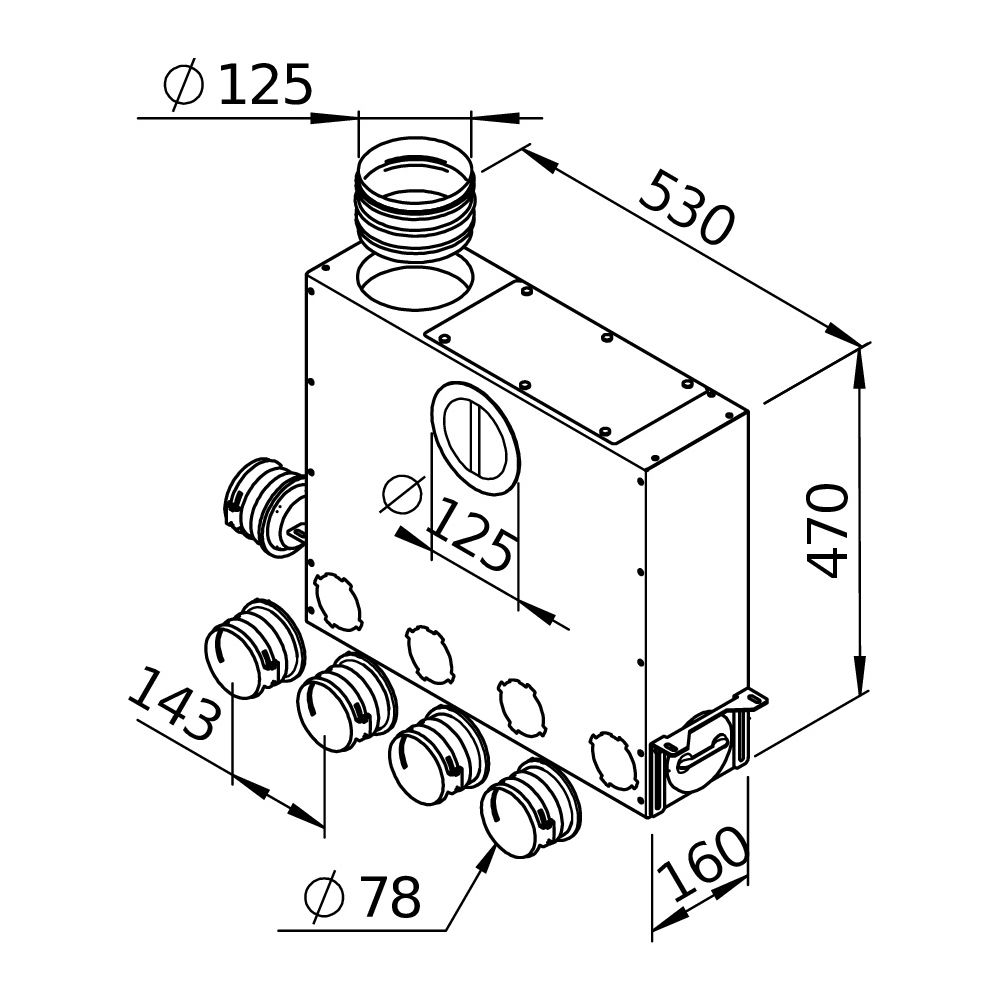

Technische Daten

• Höhe: 470 mm
• Breite: 530 mm
• Tiefe: 160 mm
• Anschlussmöglichkeiten DN 75: 5 (rund)
• Anschlussmöglichkeiten DN 125: 2
• Material Gehäuse: Verzinktes Stahlblech
• Material Innenauskleidung: PU-Schaum, foliert

Der Helios FRS-MVK 4 und 1-75/125 FlexPipe Multi-Verteilerkasten bietet eine robuste und flexible Lösung für die Verteilung von Lüftungsrohren. Seine Bauweise aus korrosionsbeständigem Stahlblech und die schallabsorbierende Innenauskleidung tragen zu einer langlebigen und geräuscharmen Funktion bei. Mit seinen fünf runden DN 75 und zwei DN 125 Anschlüssen ist er vielseitig einsetzbar und unterstützt eine effiziente Lüftungsinstallation.

Lieferumfang

• 1x Gehäuse aus verzinktem Stahlblech
• 2x verstellbare Montagewinkel
• 5x Bajonett-Einzelstutzen, rund
• 5x Bajonett-Verschlussdeckel
• 2x Stutzen-Verschlussdeckel 75 mm, inkl. Dichtung
• 10x Fixierklammern
• 1x Verschlussdeckel DN 125 für nicht genutzten Anschluss
• 1x Anschlussmuffe DN 125, Stahlblech, inkl. Dichtung
