Helios FRS-MVK 5 und 2-75/160 H FlexPipe Multi-Verteilerkasten 7 Einzelstutzen rund DN 75, 3x Anschluss-DN 160

Der Helios FRS-MVK 5+2-75/160 H FlexPipe Multi-Verteilerkasten ist ein vielseitiger Verteiler für Lüftungsanlagen, konzipiert für den universellen Einbau in die Rohbetondecke oder als bodenstehender Etagenverteiler. Er bietet Anschlussmöglichkeiten für bis zu sieben runde Lüftungsrohre DN 75 sowie drei Anschlüsse DN 160, die flexibel horizontal oder vertikal montiert werden können. Die schallabsorbierende Innenauskleidung sorgt für eine geräuscharme Luftverteilung.

Wie ist der Helios FRS-MVK 5+2-75/160 H aufgebaut?

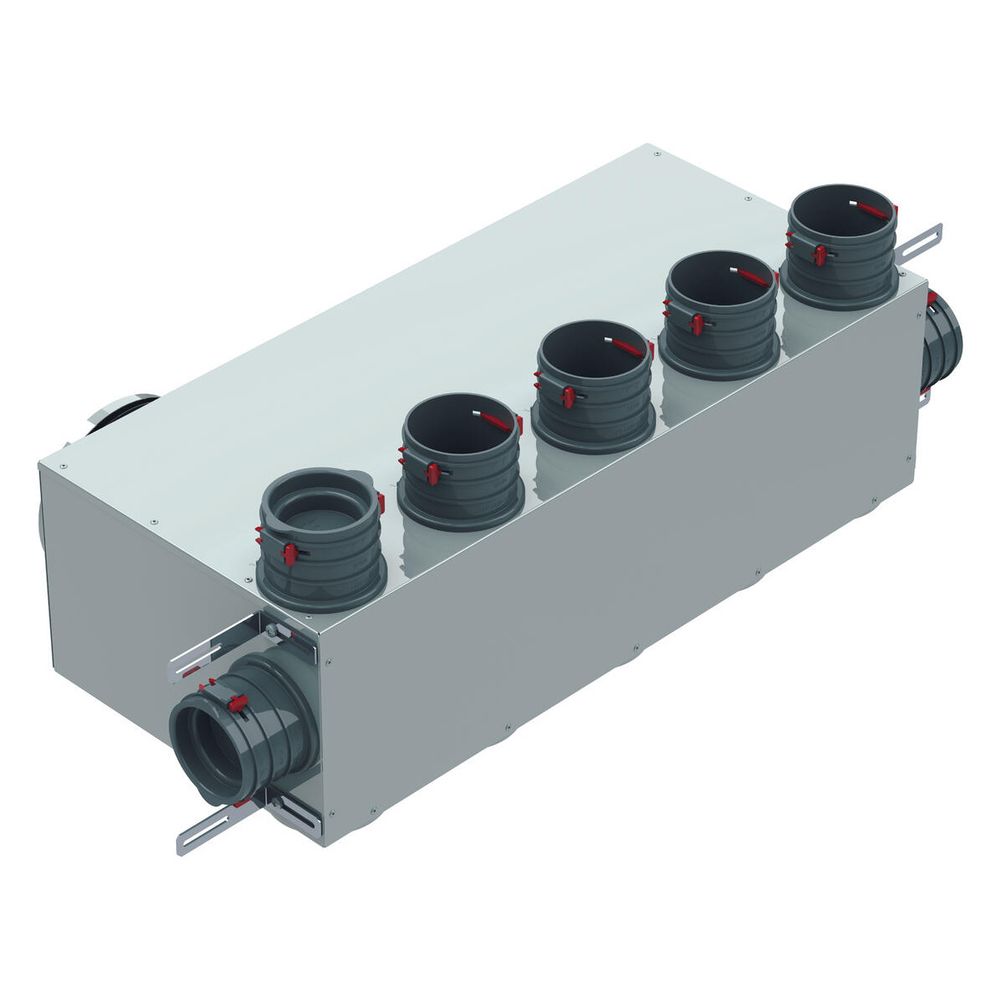

Das Gehäuse des Multi-Verteilers besteht aus verzinktem Stahlblech, das korrosionsfest ist. Die Innenseiten sind mit einem folierten PU-Schaum ausgekleidet, der glatte Flächen bietet und Schall absorbiert. Für die Befestigung sind verstellbare Montagewinkel im Lieferumfang enthalten, die eine flexible Installation ermöglichen.

Welche Anschlussmöglichkeiten bietet der Verteilerkasten?

Der Verteilerkasten verfügt über insgesamt 12 Anschlussmöglichkeiten: sieben Bajonett-Einzelstutzen für runde Lüftungsrohre DN 75 und drei Anschlüsse für DN 160. Die DN 160 Anschlüsse können wahlweise horizontal oder vertikal angebracht werden. Zusätzlich sind Bajonett-Verschlussdeckel und Stutzen-Verschlussdeckel mit Dichtungen enthalten, um nicht genutzte Anschlüsse sicher abzudecken.

Wie unterstützt der Verteilerkasten eine geräuscharme Lüftung?

Die schallabsorbierende Innenauskleidung aus foliertem PU-Schaum optimiert den Luftstrom und reduziert Geräusche. Dies trägt zu einer angenehmen und leisen Luftverteilung in Wohn- und Gewerberäumen bei.

Technische Daten

• Maße (H x B x T): 380 x 673 x 200 mm
• Anschlüsse DN 75: 7 Einzelstutzen rund
• Anschlüsse DN 160: 3 Stück
• Material Gehäuse: Verzinktes Stahlblech
• Material Innenauskleidung: PU-Schaum, foliert
• Montage: Mit verstellbaren Montagewinkeln

Der Helios FRS-MVK 5+2-75/160 H FlexPipe Multi-Verteilerkasten bietet eine flexible und schalloptimierte Lösung für die Verteilung von Lüftungsrohren in verschiedenen Einbausituationen. Mit seinen sieben DN 75 und drei DN 160 Anschlüssen sowie der robusten Bauweise aus verzinktem Stahlblech ist er für den Einsatz in Rohbetondecken oder als bodenstehender Verteiler geeignet. Die schallabsorbierende Innenauskleidung unterstützt eine leise Luftführung und trägt zur Effizienz der Lüftungsanlage bei.

Lieferumfang

• 1x Gehäuse aus verzinktem Stahlblech
• 4x Montagewinkel, verstellbar
• 7x Bajonett-Einzelstutzen, rund
• 5x Bajonett-Verschlussdeckel
• 2x Stutzen-Verschlussdeckel 75 mm, inkl. Dichtung
• 14x Fixierklammern
• 2x Revisionsabdeckungen für nicht genutzte Anschlüsse
• 1x Anschlussnippel DN 160, Stahlblech, inkl. Dichtung
