Helios FRS-MVK 5 und 2-75/160 FlexPipe Multi-Verteilerkasten 7 Einzelstutzen rund DN 75, 2x Anschluss-DN 160

Der Helios FRS-MVK 5+2-75/160 FlexPipe Multi-Verteilerkasten ist eine zentrale Komponente für moderne Lüftungssysteme. Dieser vielseitige Verteilerkasten ist für den universellen Einbau in oder auf der Rohbetondecke konzipiert und kann auch als bodenstehender Etagenverteiler eingesetzt werden. Er bietet Anschlussmöglichkeiten für bis zu 7 runde Lüftungsrohre DN 75 und verfügt über 2 Anschlüsse DN 160, was ihn zu einer flexiblen Lösung für die Luftverteilung macht. Das korrosionsfeste Gehäuse aus verzinktem Stahlblech und die schallabsorbierende Innenauskleidung aus foliertem PU-Schaum sorgen für Langlebigkeit und einen geräuscharmen Betrieb.

Wie ist der Helios FRS-MVK 5+2-75/160 konstruiert?

Der Multi-Verteilerkasten zeichnet sich durch ein robustes Gehäuse aus verzinktem Stahlblech aus, das eine hohe Korrosionsbeständigkeit aufweist. Die Innenseiten sind mit einer glattflächigen, schallabsorbierenden Auskleidung aus foliertem PU-Schaum versehen, um Betriebsgeräusche effektiv zu dämpfen. Eine große Revisionsöffnung erleichtert Wartungs- und Inspektionsarbeiten. Die Befestigung des Verteilerkastens erfolgt mittels der beiliegenden Montagewinkel, was eine flexible Installation ermöglicht.

Welche Anschlussoptionen bietet der Multi-Verteilerkasten?

Der FRS-MVK 5+2-75/160 ist mit insgesamt 12 Anschlussmöglichkeiten ausgestattet. Davon können bis zu 7 runde Lüftungsrohre des Typs FRS-R 75 über die beiliegenden Bajonett-Einzelstutzen angeschlossen werden. Zusätzlich stehen zwei Rohranschlüsse DN 160 zur Verfügung, die wahlweise horizontal oder vertikal montiert werden können. Für ungenutzte Anschlüsse sind Bajonett-Verschlussdeckel und Stutzen-Verschlussdeckel 75 mm inklusive Dichtung im Lieferumfang enthalten, um eine sichere Abdichtung zu ermöglichen.

Welche Montageoptionen sind mit dem Verteilerkasten möglich?

Dieser Multi-Verteilerkasten ist für den universellen Einbau konzipiert. Er kann sowohl in als auch auf der Rohbetondecke installiert werden. Darüber hinaus ist eine Verwendung als bodenstehender Etagenverteiler möglich, was eine hohe Anpassungsfähigkeit an verschiedene bauliche Gegebenheiten bietet. Die im Set enthaltenen vier Montagewinkel und vierzehn Fixierklammern unterstützen eine stabile und sichere Befestigung der angeschlossenen Rohre.

Technische Daten

• Anschlussmöglichkeiten: 12
• Anschlüsse für Lüftungsrohre: bis zu 7x rund DN 75
• Anschlüsse: 2x DN 160
• Material Gehäuse: Verzinktes Stahlblech
• Material Innenauskleidung: PU-Schaum, foliert

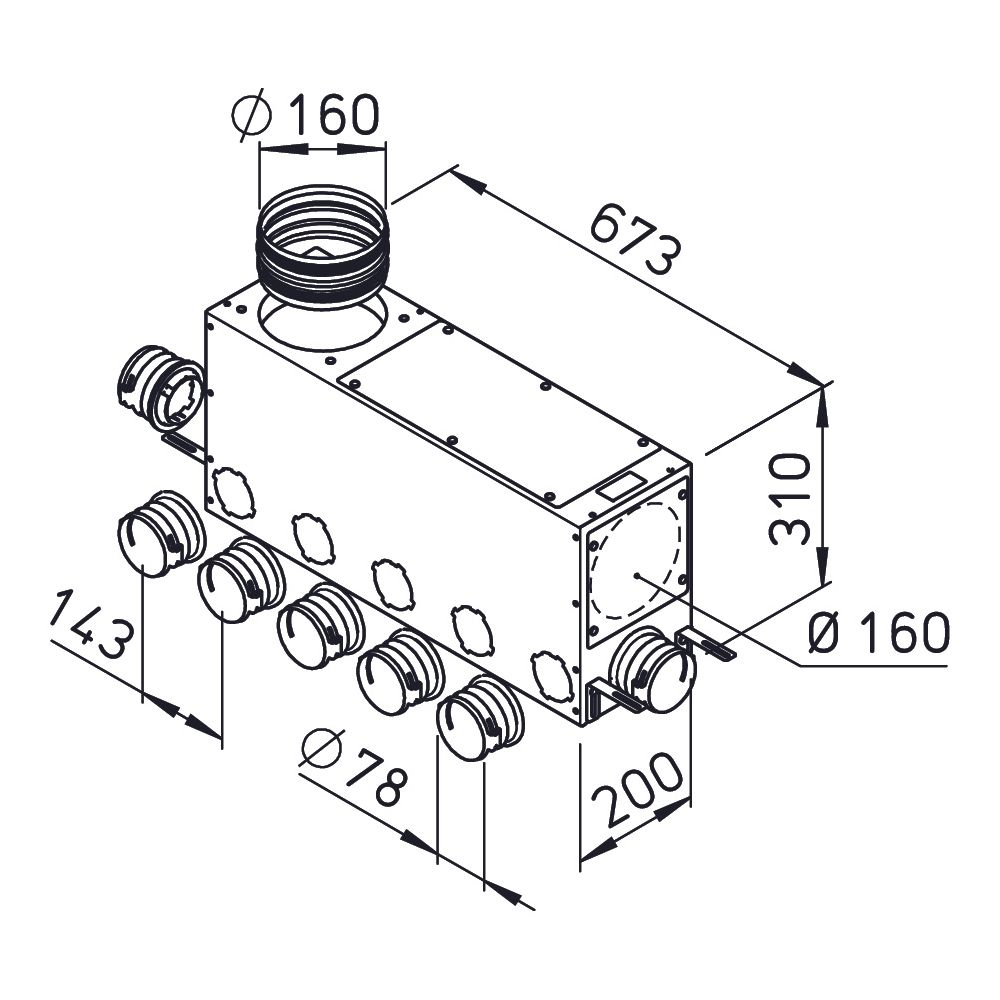

• Maße (H x B x T): 310 x 673 x 200 mm
• Montageart: In/auf Rohbetondecke, bodenstehend

Der Helios FRS-MVK 5+2-75/160 FlexPipe Multi-Verteilerkasten ist eine robuste und flexible Lösung für die Luftverteilung in KWL-Systemen. Mit seiner korrosionsfesten Bauweise, den vielseitigen Einbaumöglichkeiten und der schallabsorbierenden Auskleidung bietet er eine effiziente und geräuscharme Integration. Die Möglichkeit, bis zu 7 runde Lüftungsrohre DN 75 und 2 Anschlüsse DN 160 zu nutzen, macht ihn zu einem anpassungsfähigen Bauteil für unterschiedliche Installationsanforderungen.

Lieferumfang

• 1x Helios FRS-MVK 5+2-75/160 FlexPipe Multi-Verteilerkasten (Gehäuse aus verzinktem Stahlblech)
• 4x Montagewinkel
• 7x Bajonett-Einzelstutzen, rund
• 5x Bajonett-Verschlussdeckel
• 2x Stutzen-Verschlussdeckel 75 mm, inkl. Dichtung
• 14x Fixierklammern
• 1x Rohrverbinder DN 160, Stahlblech, inkl. Dichtung
