Danfoss Station UnoFloor Comfort 7L 7 Heizkreise, links mit AB-PM-Set, 230V
Der Danfoss Station UnoFloor Comfort 7L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit 7 Heizkreisen. Sie ist für die Unterputzmontage in einem Stahlblech-Verteilerschrank konzipiert und bietet eine steckerfertige 230V-Regelung inklusive thermischer Stellantriebe. Das System ist mit einem AB-PM-Set ausgestattet, das einen dynamischen hydraulischen Abgleich ermöglicht und eine vom Differenzdruck unabhängige Durchflussbegrenzung sicherstellt. Diese Station eignet sich ideal für Gebäudeabschnitte mit Fußbodenheizungen, bei denen eine zuverlässige Wärmeverteilung und ein effizienter hydraulischer Abgleich erforderlich sind.

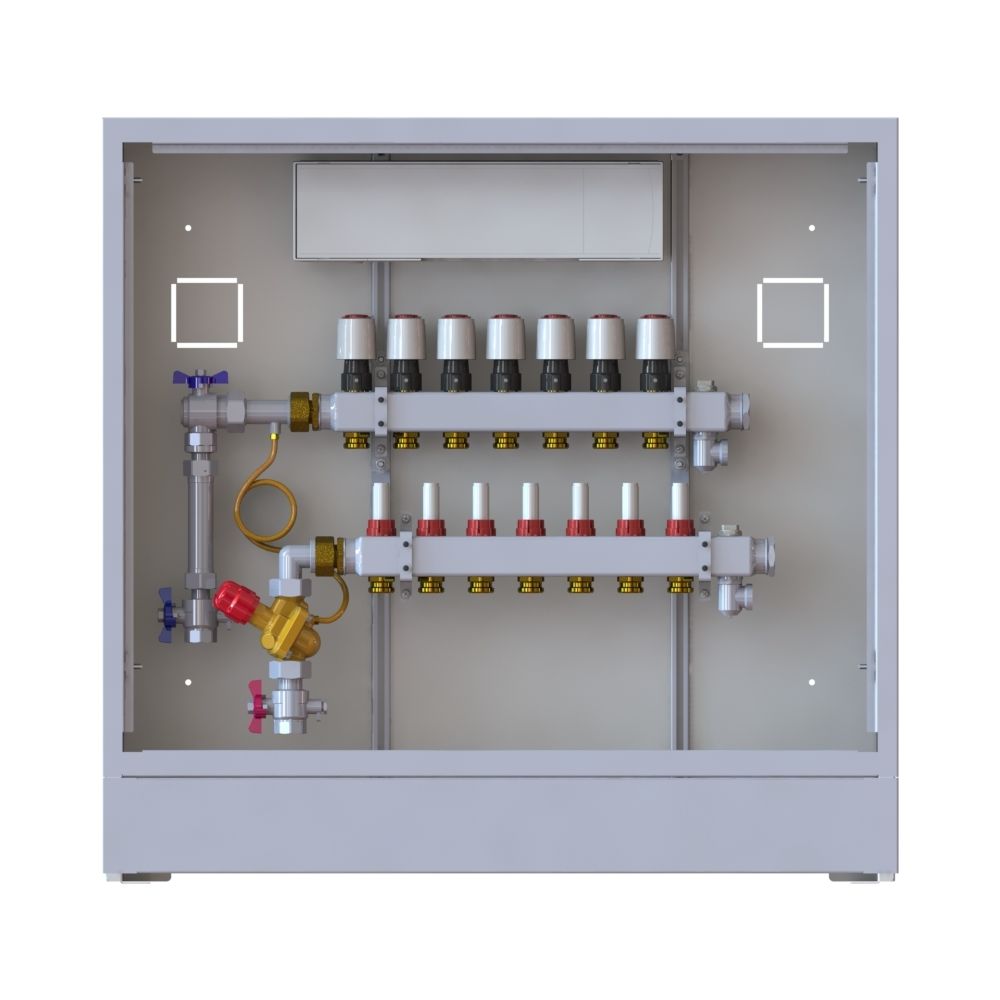

Wie ist die Danfoss UnoFloor Comfort 7L aufgebaut?
Die Verteilereinheit besteht aus langlebigem Edelstahl und ist vormontiert in einem weiß lackierten Unterputz-Verteilerschrank aus Stahlblech (RAL 9016). Der Schrank verfügt über höhenverstellbare Standfüße und bietet Abmessungen von 750 mm Höhe, bis zu 960 mm Breite und 110 mm Tiefe. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt und befinden sich auf der linken Seite. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen ermöglicht das Absperren für Montage oder Wartung. Die Anschlüsse für Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" ausgeführt.
Welche Funktion erfüllt das AB-PM-Set?
Das integrierte AB-PM-Set ermöglicht einen dynamischen hydraulischen Abgleich, indem es den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil hält. Dies ermöglicht eine konstante und optimale Durchflussmenge in den Heizkreisen, unabhängig von Druckschwankungen im System. Eine korrekte Wärmeverteilung ist somit auch bei teilweiser Last gegeben, was zur Reduzierung der Heizkosten beitragen kann.
Welche Regelung und Installationsvorteile bietet die Station?
Die Station ist mit der steckerfertig verdrahteten Danfoss Icon 230V Regelung und montierten thermischen Stellantrieben Danfoss TWA 230V ausgestattet. Die Plug & Play-Konstruktion ermöglicht eine schnelle und sichere Installation mit minimalem Risiko von Fehlern. Der kompakte Unterputzschrank reduziert den Platzbedarf und verkürzt die Installationszeit. Optional sind Icon 230V Raumthermostate als Zubehör erhältlich.
Für welche Betriebsbedingungen ist die Station ausgelegt?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m³/h. Die Station ist nicht für Kühlanwendungen geeignet.
Technische Daten
- Heizkreise: 7
- Anschlussseite: links
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung Ventil (N): 0,97 m³/h
- Verteilerschrank Höhe: 750 mm
- Verteilerschrank Breite: bis 960 mm
- Verteilerschrank Tiefe: 110 mm
- Regelspannung: 230 V
Die Danfoss Station UnoFloor Comfort 7L bietet eine vormontierte, druckunabhängige Verteilerstation mit integriertem dynamischem hydraulischem Abgleich und zuverlässiger 230V-Regelung. Mit sieben Heizkreisen, einer langlebigen Edelstahlverteilereinheit und einem kompakten Unterputzschrank ist sie eine effiziente und installationsfreundliche Lösung für Fußbodenheizungen, ausgelegt für eine maximale Vorlauftemperatur von 60 °C und einen Betriebsdruck von bis zu 6 bar.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3207 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3207 |
| Bauhöhe | 120 |
| Baulänge | 780 |
| Bautiefe | 830 |
| EAN-13 | 5702425243936 |
| Geeignet für Kühlen | nein |
| Gewicht | 23,554 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
